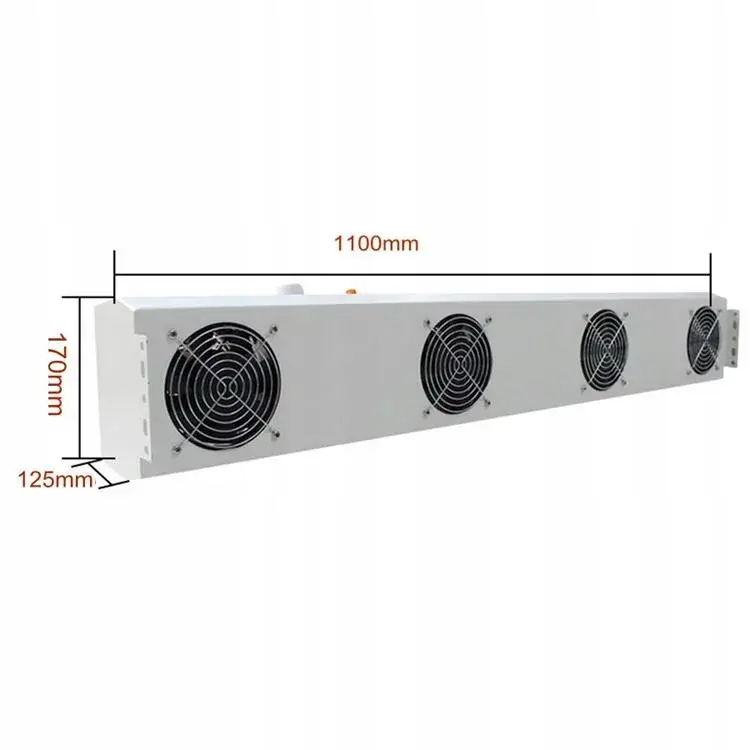

Czterowiatrakowy (4 Wentylatorowy) Jonizator Stanowiskowy Przemysłowy ESD

Czterowentylatorowy jonizator stanowiskowy HDSL-1104 neutralizuje ładunki elektrostatyczne na dużych stanowiskach montażowych, liniach produkcyjnych i stołach pakowych. Cztery wentylatory dają przepływ do 440 CFM, więc strumień jonów pokrywa obszar, którego jednostka jedno- lub dwuwentylatorowa nie obsłuży.

Jak działa jonizacja i po co jest potrzebna

Izolator naładowany elektrostatycznie nie da się rozładować uziemieniem — ładunek nie ma jak spłynąć. Na stanowisku montażowym izolatorami są folie, pojemniki, taśmy, obudowy i odzież. Jonizator wytwarza w powietrzu jony obu znaków; strumień powietrza donosi je do naładowanej powierzchni, gdzie ładunek przeciwnego znaku zostaje zobojętniony.

Dlatego jonizator jest w strefie EPA uzupełnieniem, a nie zamiennikiem maty i opaski. Uziemienie odprowadza ładunek z przewodników i z operatora, jonizacja zajmuje się tym, czego uziemić się nie da.

Offset i czas neutralizacji — co naprawdę mierzyć

O jakości jonizatora decydują dwie liczby. Pierwsza to offset, czyli napięcie równowagi: jeśli jony jednego znaku przeważają, urządzenie samo ładuje powierzchnie zamiast je rozładowywać. PN-EN 61340-5-1 dopuszcza ±35 V, ten model utrzymuje ±5 V w stanie ustalonym. Druga to czas neutralizacji — ile sekund zajmuje zbicie ładunku z 1000 V do 100 V w zadanej odległości.

Układ samobalansujący koryguje stosunek jonów dodatnich do ujemnych automatycznie, więc kalibracja przy montażu zwykle nie jest potrzebna. Testy prowadzono zgodnie z ESD STM3.1, urządzenie spełnia wymagania ANSI/ESD S20.20-2014 i ma oznaczenie CE; do każdej sztuki dołączany jest certyfikat zgodności.

Gdzie postawić i jak ustawić

Jonizator montuje się nad stanowiskiem, w kilku płaszczyznach — na wysięgniku, półce lub konstrukcji nad linią. Strumień powinien obejmować pole, w którym rzeczywiście leżą wrażliwe elementy, a nie sam blat. Prędkość nawiewu reguluje się do warunków: większy przepływ skraca czas neutralizacji, ale przy lekkich elementach i pyle bywa uciążliwy.

Emitery pokrywają się z czasem osadem, który obniża wydajność jonową. W tym modelu wbudowano szczotki czyszczące, więc konserwacja sprowadza się do okresowego przeczyszczenia bez demontażu igieł. Skuteczność jonizatora sprawdza się miernikiem pola elektrostatycznego z płytką testową, a nie na oko.

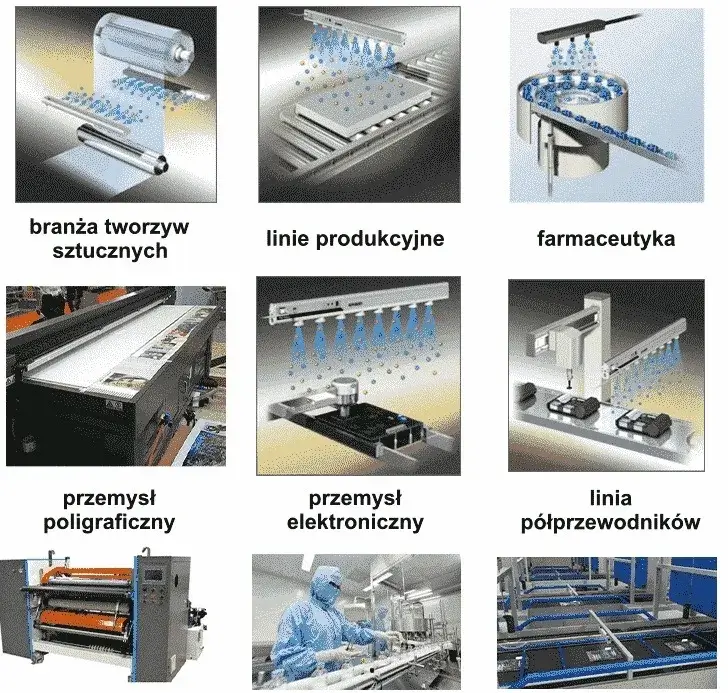

Gdzie się sprawdza

Montaż elektroniki i komponentów SMD, produkcja PCB, stanowiska pakowania, cleanroomy, laboratoria, optoelektronika, przemysł precyzyjny i motoryzacyjny. Wszędzie tam, gdzie na stanowisku obecne są materiały izolacyjne, a wymagania dotyczące ESD są prowadzone formalnie.

Dane techniczne

Najczęstsze pytania
