Stacje BGA

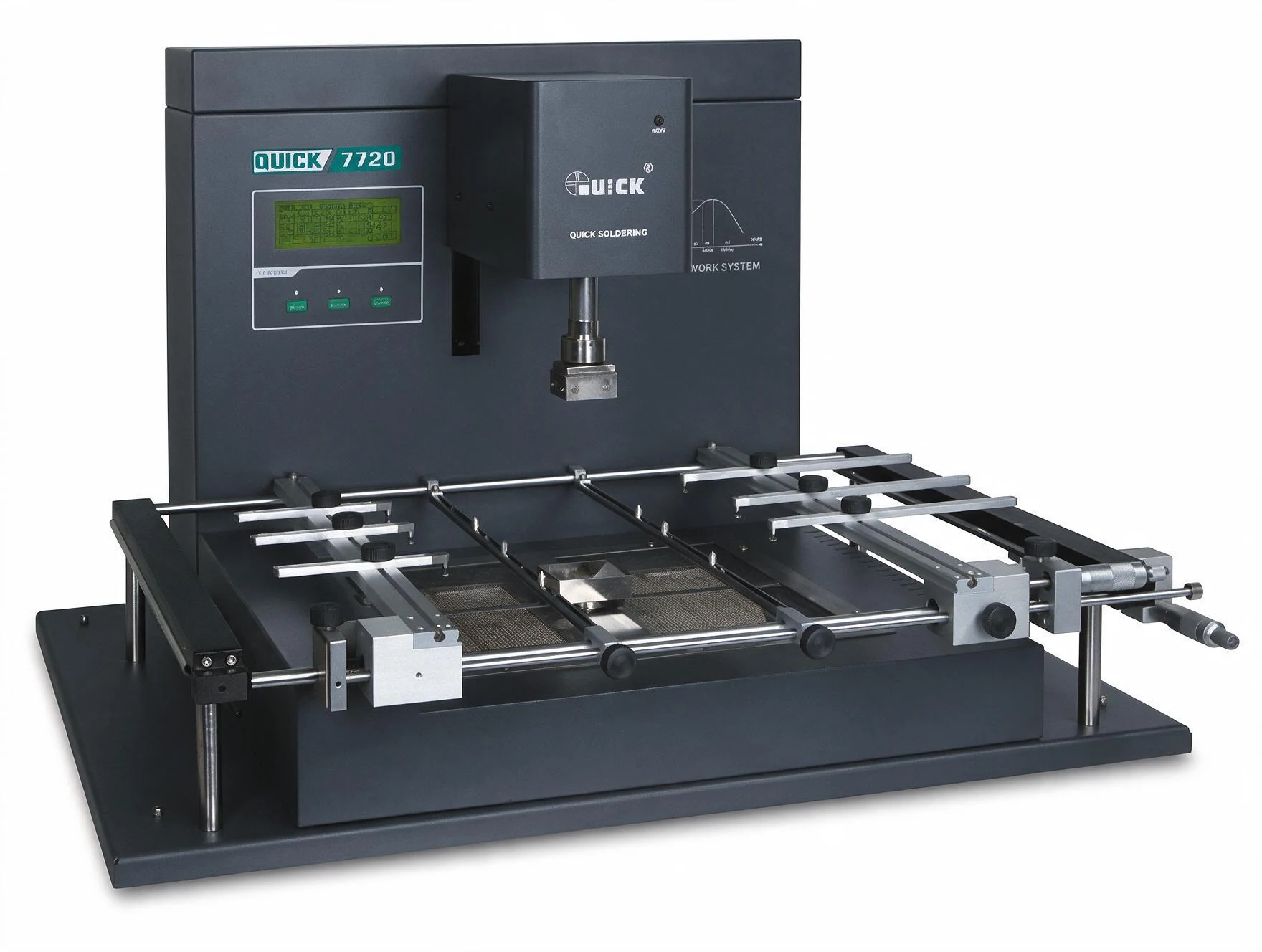

Quick 7720 Stacja BGA - Hot Air + IR ceramic preheater
- Producent: Quick
Stacje BGA służą do wymiany układów w obudowach Ball Grid Array, w których wyprowadzenia są kulkami lutowia pod korpusem układu. Do takiego połączenia nie ma dostępu grotem — jedynym sposobem jest doprowadzenie całego układu do temperatury rozpływu i zdjęcie go, gdy lutowie jest płynne.
Dlaczego nie da się tego zrobić lutownicą
Pod korpusem BGA znajduje się od kilkudziesięciu do kilkuset kulek lutowia. Żeby zdjąć układ, wszystkie muszą być płynne w tej samej chwili, inaczej podniesienie obudowy urwie pola lutownicze razem z laminatem. Temperaturę trzeba przy tym podnosić stopniowo, bo różnica między nagrzaną górą a zimnym spodem płytki wygina laminat i odrywa ścieżki.
Trzy elementy, które musi mieć stacja
| Element | Zadanie |
|---|---|
| Podgrzewanie dolne | wyrównuje temperaturę całej płytki i zmniejsza różnicę temperatur między jej stronami, przez co laminat się nie wygina |
| Grzanie górne | doprowadza ciepło punktowo do samego układu, aż lutowie przejdzie w stan ciekły |
| Sterownik profilu | prowadzi cykl w czterech fazach: podgrzewanie, wygrzewanie, rozpływ i studzenie — z kontrolowaną szybkością narostu temperatury |

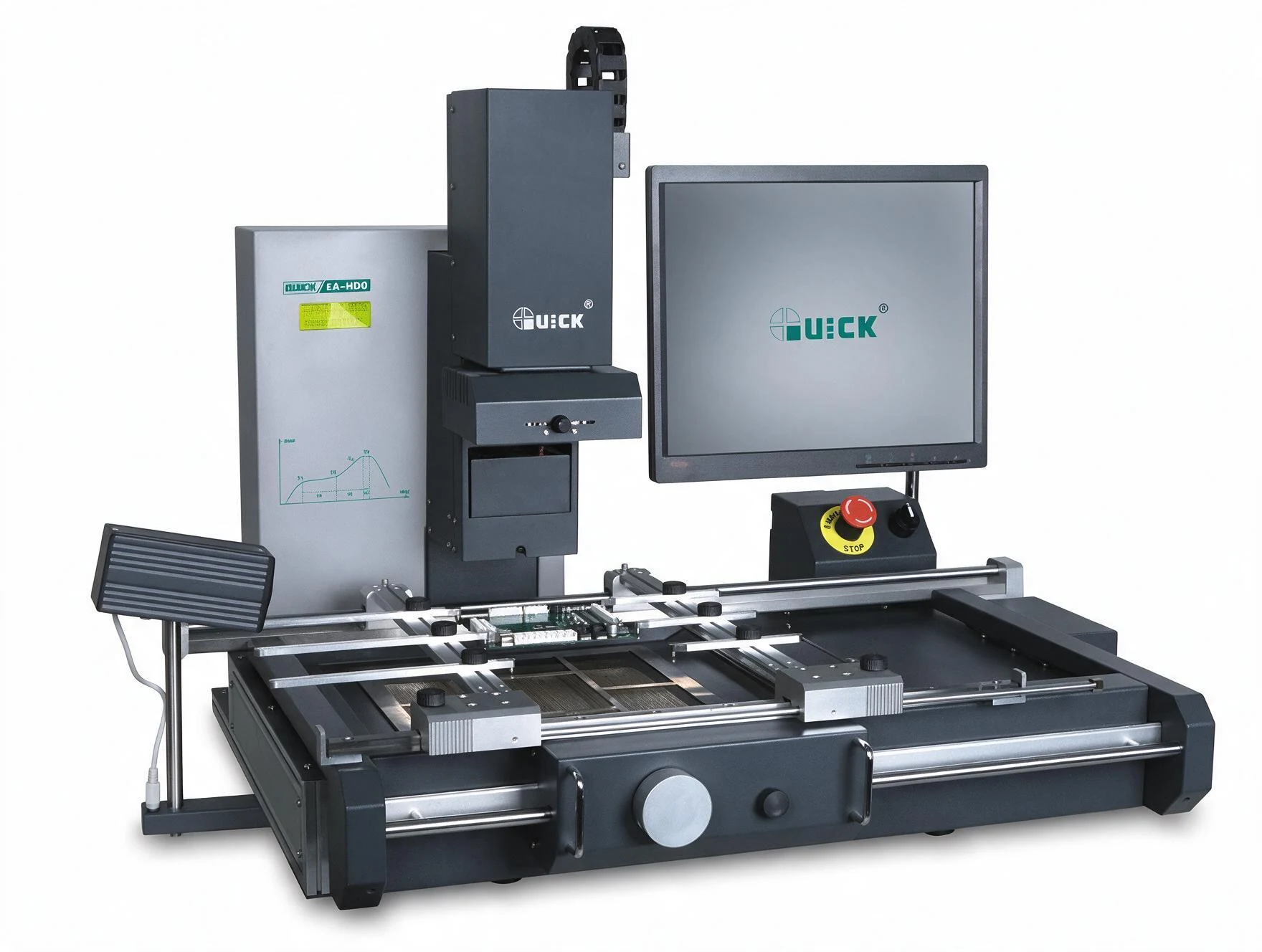

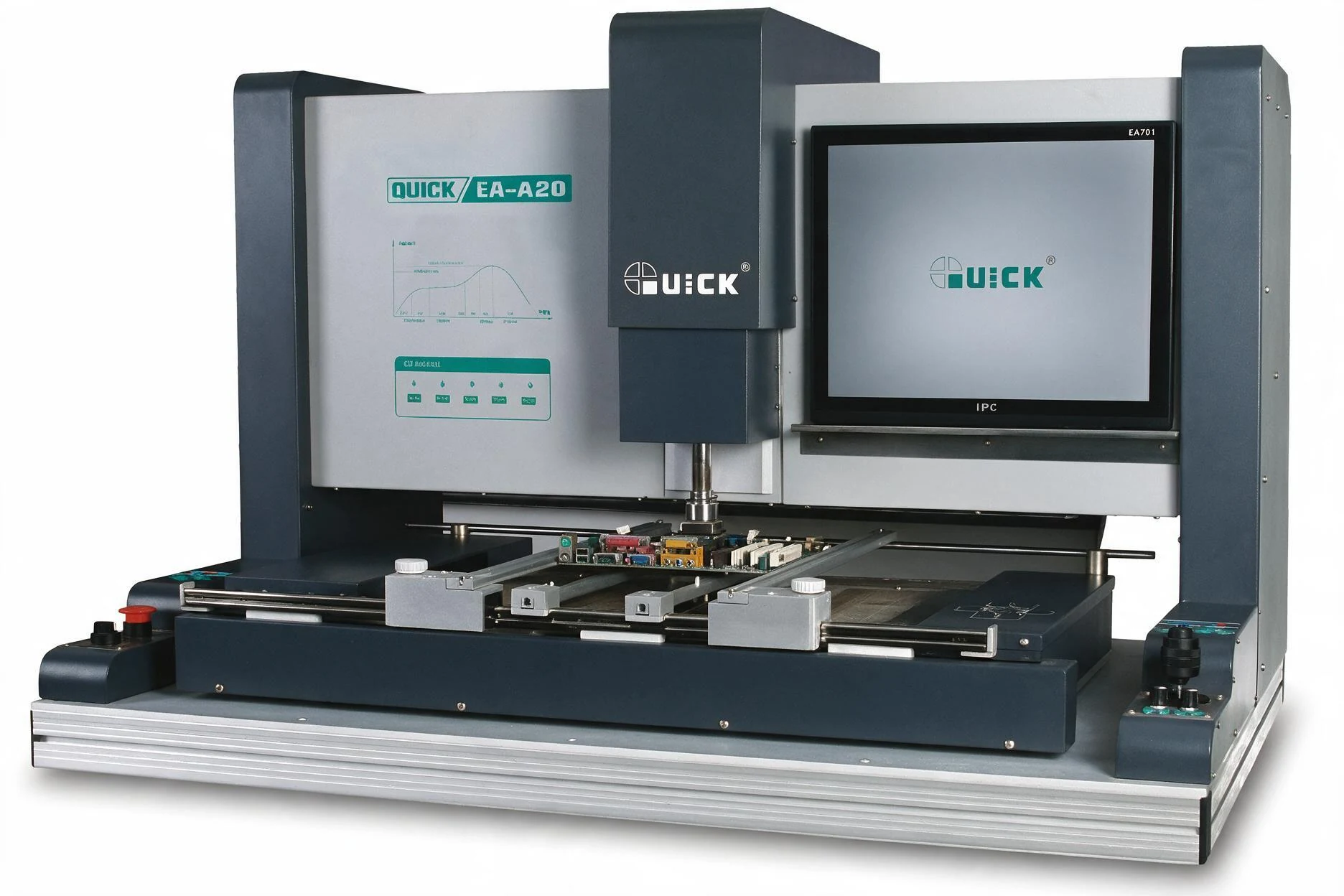

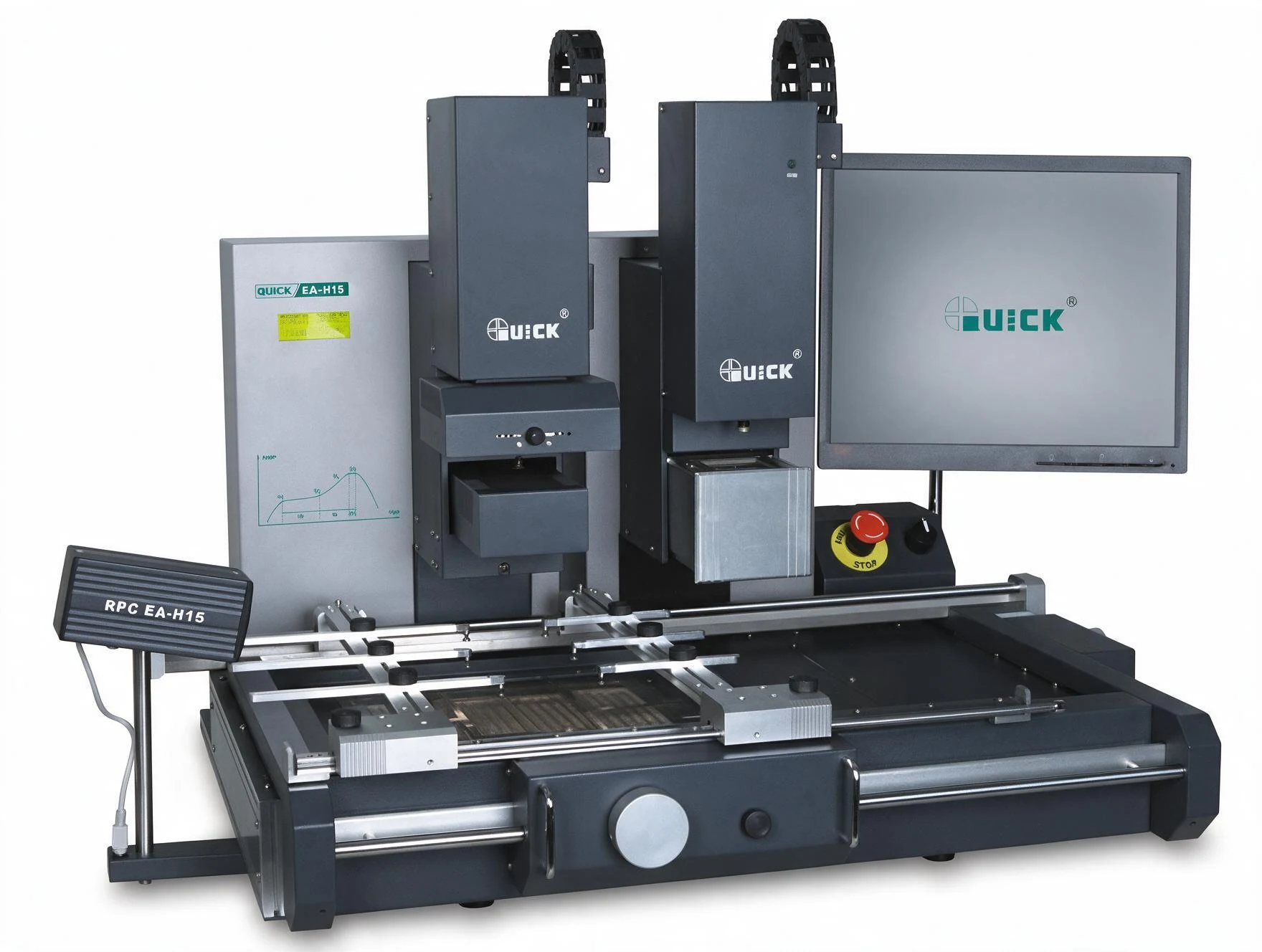

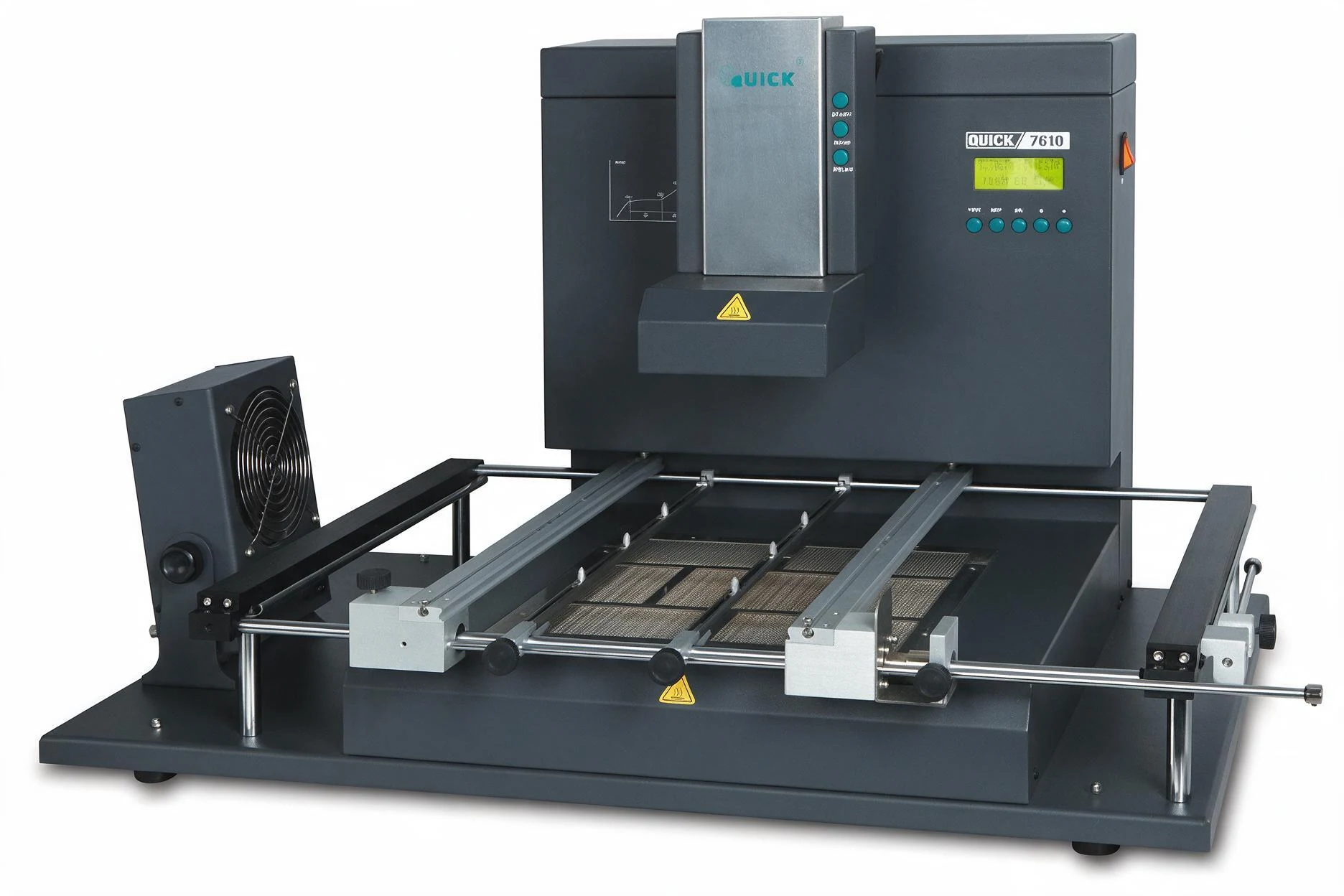

Podczerwień czy gorące powietrze
Grzanie podczerwienią nie porusza sąsiednich elementów i grzeje równomiernie całą powierzchnię pod promiennikiem, ale efekt zależy od koloru i wykończenia obudowy — jasne i błyszczące elementy nagrzewają się wolniej. Gorące powietrze jest niezależne od koloru i łatwiej je skupić na jednym układzie dyszą, natomiast strumień potrafi przesunąć drobne elementy w sąsiedztwie. W tej kategorii są stacje w obu wykonaniach oraz konstrukcje łączone.
Piec rozpływowy to nie stacja BGA

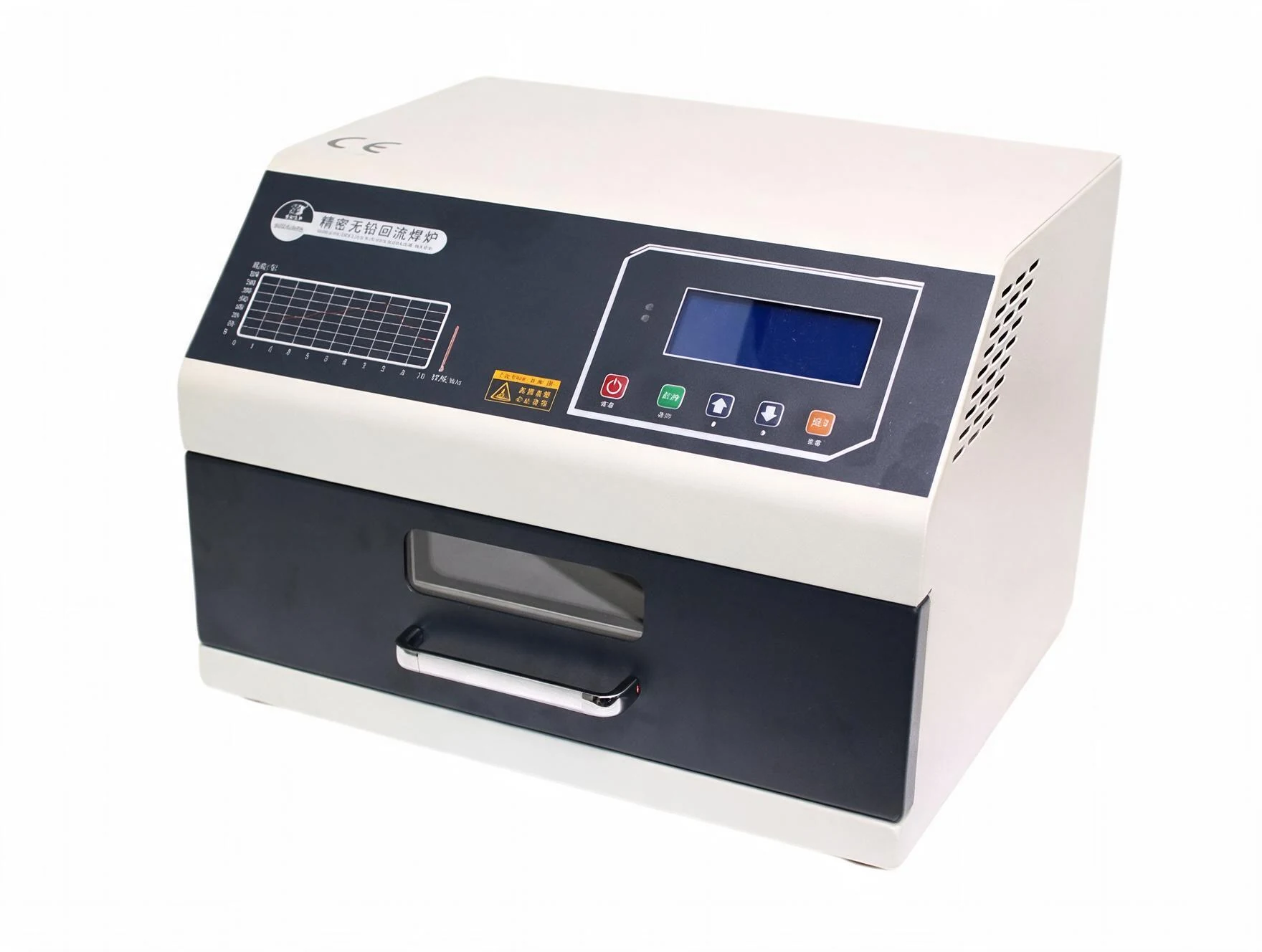

W kategorii znajduje się także piec rozpływowy do płytek PCB. Nie służy do wymiany pojedynczego układu, tylko do wygrzania całej płytki z nałożoną pastą — czyli do produkcji krótkich serii i prototypów, a nie do napraw.
Najczęstsze pytania
Czym różni się stacja BGA od stacji hot air?
Zakresem kontroli. Stacja hot air podaje gorące powietrze o zadanej temperaturze. Stacja BGA dodatkowo grzeje płytkę od spodu i prowadzi cały profil czasowo-temperaturowy, dzięki czemu narost temperatury jest kontrolowany, a płytka nie wygina się od różnicy temperatur.
Podczerwień czy hot air?
Podczerwień jest bezpieczniejsza dla otoczenia — nie zdmuchuje sąsiednich elementów i grzeje równomiernie. Gorące powietrze łatwiej skupić na jednym układzie i nie zależy od koloru obudowy. Przy naprawach płyt gęsto zabudowanych częściej wybiera się podczerwień.
Co to jest profil rozpływowy?
Zaplanowany przebieg temperatury w czasie, podzielony na cztery fazy: podgrzewanie, wygrzewanie (wyrównanie temperatury i aktywacja topnika), rozpływ powyżej temperatury topnienia stopu oraz studzenie. Zbyt szybkie narastanie temperatury powoduje odkształcenie laminatu, zbyt wolne — utlenianie lutowia.
Czy potrzebuję osobnego podgrzewacza, mając stację BGA?
Nie, stacje BGA mają podgrzewanie dolne w zestawie. Osobny podgrzewacz płytek przydaje się natomiast przy lutowaniu ręcznym, poza pracami BGA.
Czy do stacji BGA potrzebne są szablony i kulki?
Do samego demontażu nie. Przy ponownym montażu układu trzeba odtworzyć kulki lutowia — do tego służą szablony do reballingu i kulki o odpowiedniej średnicy, dobrane do konkretnego typu obudowy.
