Podgrzewacze płytek PCB
ZB3040H Drukarka szablonowa do nakładania pasty lutowniczej
- Producent: Quick

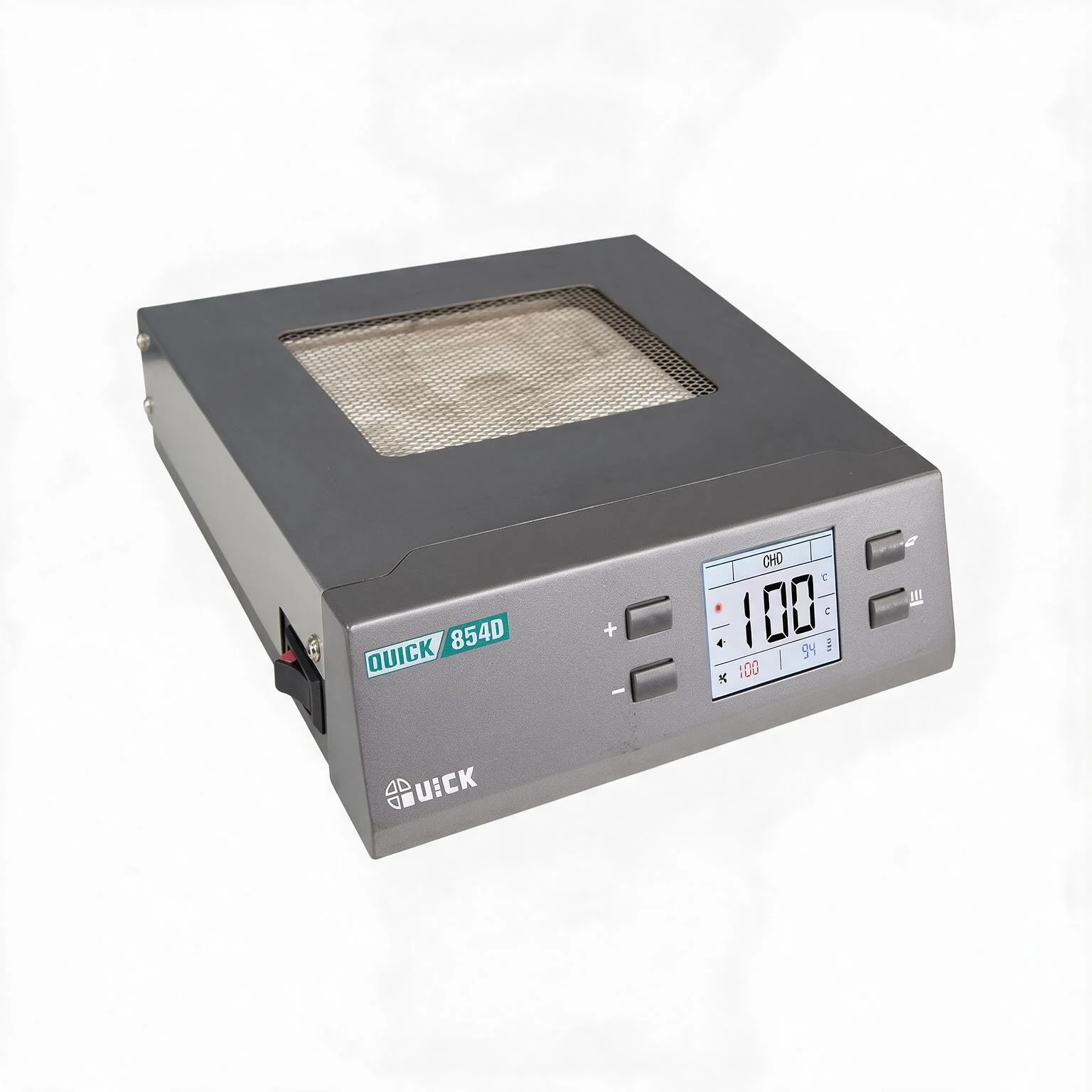

Podgrzewacze płytek PCB grzeją płytkę od spodu, zanim i podczas gdy operator lutuje ją od góry. Dzięki temu grot albo gorące powietrze nie muszą dostarczyć całego ciepła same, a to one najczęściej odpowiadają za przegrzanie pól lutowniczych.
Po co podgrzewać płytkę
Miedziane pola masy i warstwy wewnętrzne odprowadzają ciepło z punktu lutowniczego szybciej, niż potrafi je dostarczyć nawet mocna stacja. Operator odruchowo podnosi temperaturę grota i trzyma go dłużej — i wtedy dochodzi do odklejenia pola lutowniczego albo uszkodzenia elementu. Wstępne wygrzanie płytki do temperatury rzędu 100–150 °C zmniejsza tę różnicę i skraca czas kontaktu grota z płytką.
Druga korzyść: mniejszy szok termiczny
Nagłe doprowadzenie grota o temperaturze ponad 300 °C do zimnego laminatu wywołuje naprężenia — laminat rozszerza się nierównomiernie, a przelotki i cienkie ścieżki pękają. Podgrzewacz podnosi temperaturę całej płytki stopniowo, więc różnica temperatur w miejscu lutowania jest znacznie mniejsza.
Płyta grzewcza czy podczerwień

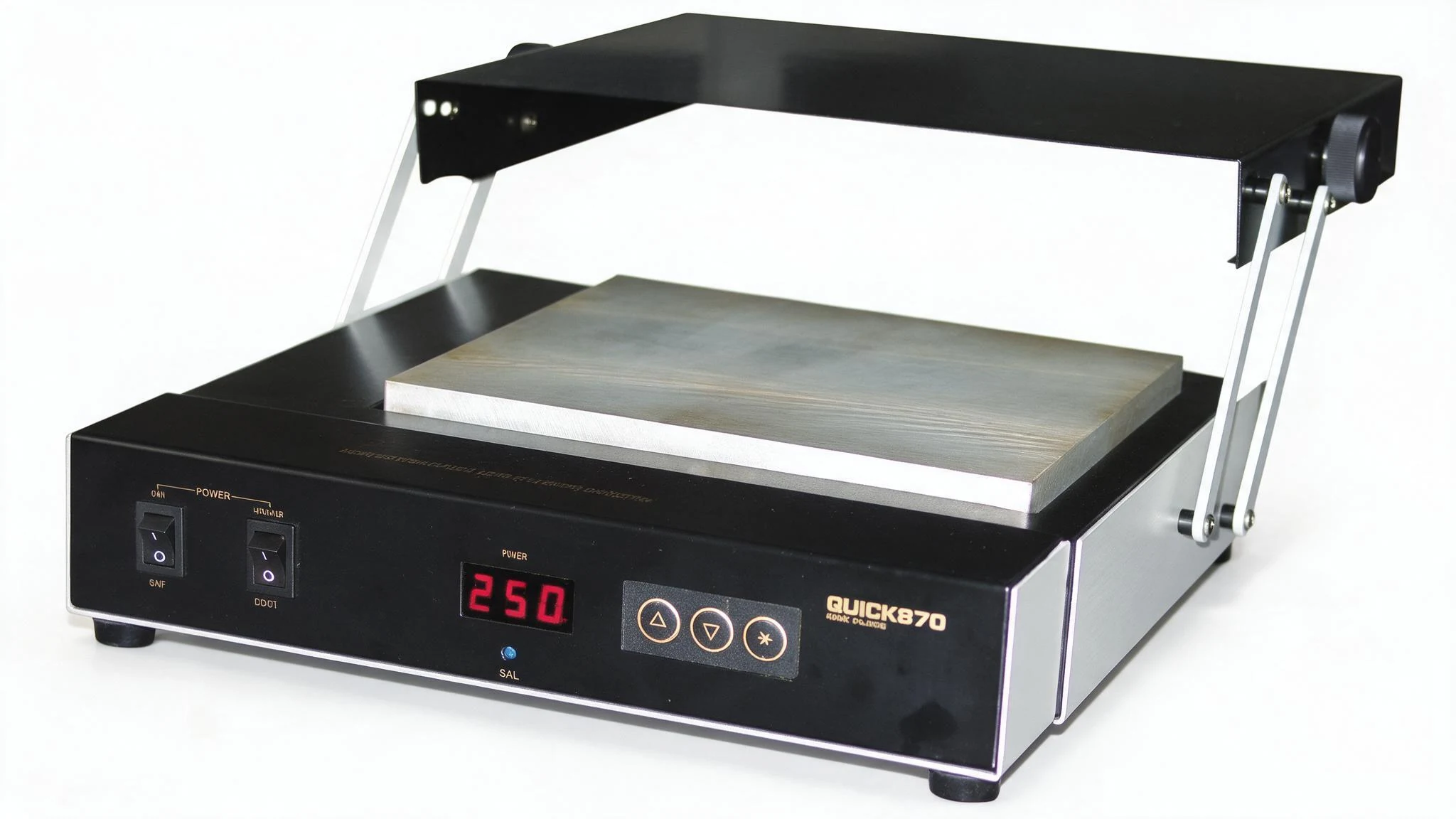

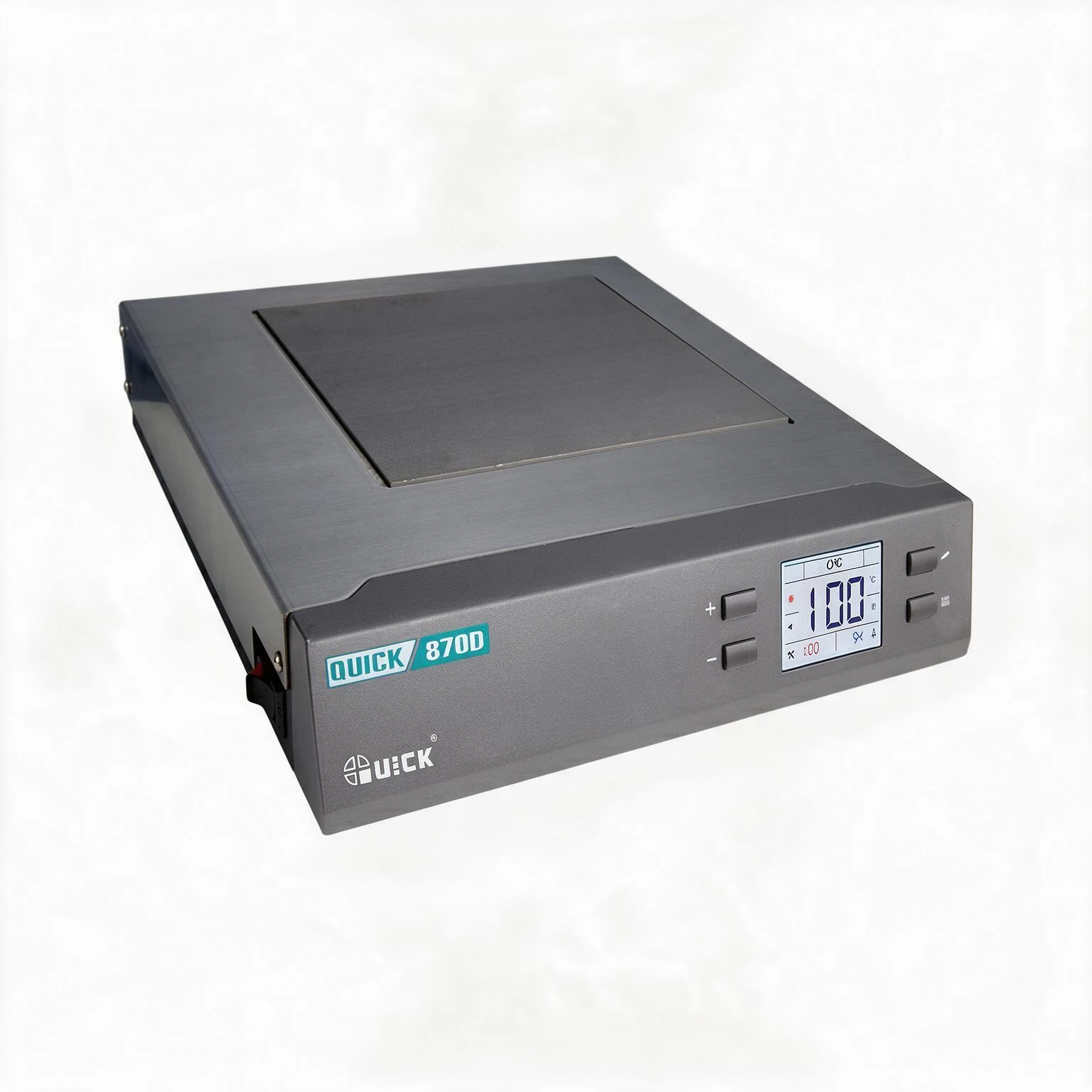

| Rodzaj | Jak działa | Uwagi |
|---|---|---|
| Płyta grzewcza | płytka leży na nagrzanej płycie i przejmuje ciepło przez kontakt | równomierne grzanie dużej powierzchni, płytka musi być płaska i mieć wolny spód |
| Podczerwień (IR) | promiennik grzeje płytkę bez dotykania jej | działa także wtedy, gdy spód płytki jest zabudowany elementami; nagrzewanie zależy od koloru powierzchni |
Lutowanie bezołowiowe
Stopy bezołowiowe typu SAC topią się w okolicach 217–220 °C, czyli około 35 °C wyżej niż klasyczna cyna z ołowiem, która topi się w 183 °C. Ta różnica przekłada się wprost na obciążenie płytki i elementów. Podgrzewanie od spodu jest przy takich stopach nie udogodnieniem, tylko warunkiem powtarzalnego lutu na większych płytkach.
Nakładanie pasty

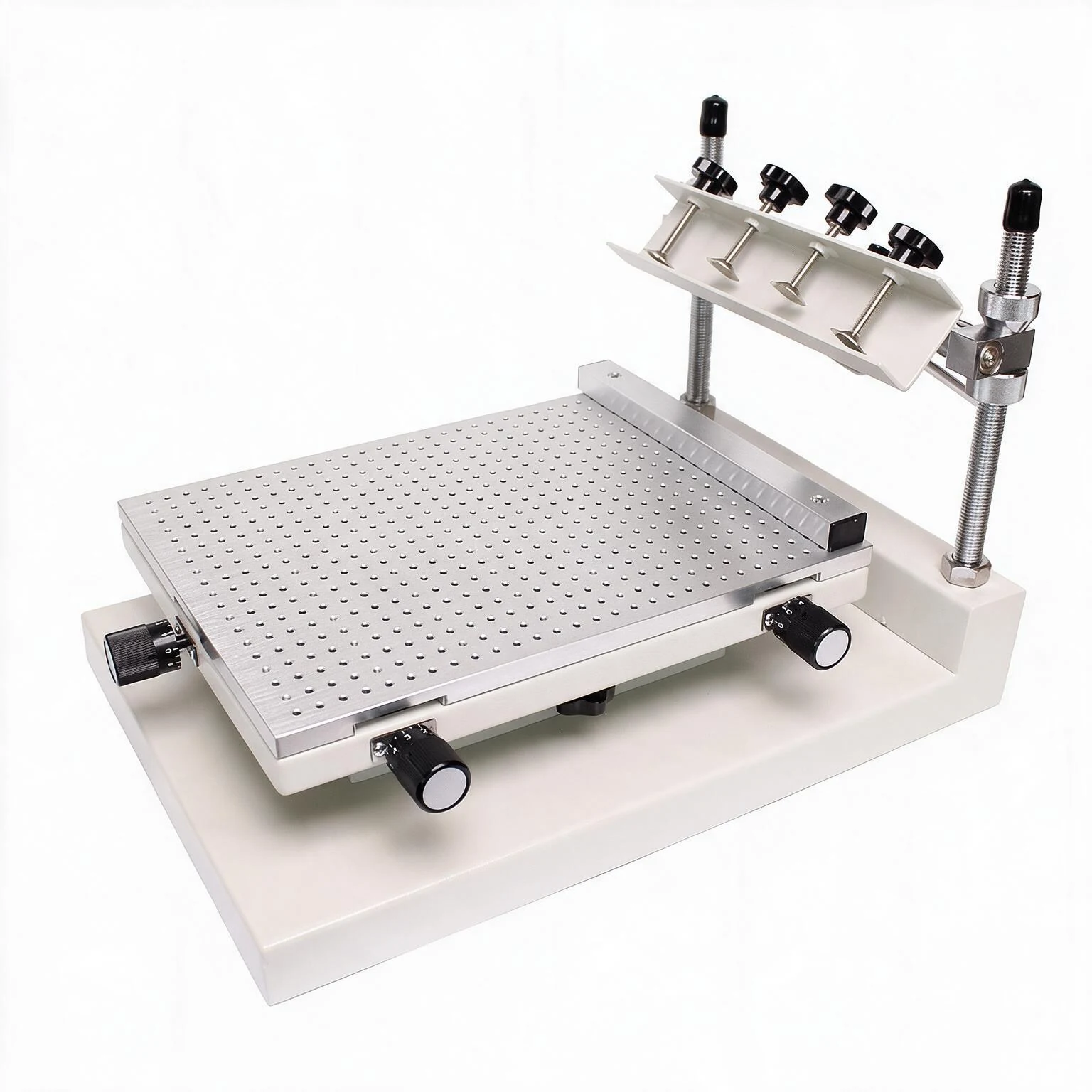

W kategorii znajduje się także drukarka szablonowa do nakładania pasty lutowniczej. To pierwszy etap montażu rozpływowego — pasta nanoszona przez szablon trafia dokładnie na pola lutownicze, w powtarzalnej ilości. Od równości tego nadruku zależy jakość wszystkich spoin na płytce, bo późniejszy rozpływ nie naprawi błędu popełnionego przy nakładaniu.
Najczęstsze pytania
Do jakiej temperatury podgrzewać płytkę?
Zwykle 100–150 °C, czyli wyraźnie poniżej temperatury topnienia stopu. Chodzi o zniwelowanie różnicy temperatur, a nie o roztopienie lutowia. Konkretna wartość zależy od grubości laminatu, liczby warstw i rodzaju stopu.
Czy podgrzewacz zastąpi mocniejszą stację lutowniczą?
Nie zastąpi, ale w wielu przypadkach rozwiąże ten sam problem. Jeżeli luty wychodzą matowe i trzeba długo trzymać grot przy dużych polach masy, podgrzanie płytki od spodu pomaga bardziej niż podniesienie temperatury grota.
Płyta grzewcza czy podczerwień?
Płyta sprawdza się przy płaskich płytkach z wolnym spodem i daje najbardziej równomierne grzanie. Podczerwień wybiera się wtedy, gdy spód płytki jest zabudowany elementami i nie może dotykać powierzchni grzewczej.
Czy podgrzewacz jest potrzebny przy lutowaniu ołowiowym?
Przy drobnych płytkach jednowarstwowych — nie. Przy płytkach wielowarstwowych, z ekranami i rozległymi polami masy pomaga niezależnie od rodzaju stopu, bo problemem jest odprowadzanie ciepła przez miedź, a nie sama temperatura topnienia.
Czym różni się podgrzewacz od stacji BGA?
Podgrzewacz grzeje wyłącznie od spodu i wspiera pracę operatora. Stacja BGA ma dodatkowo górną głowicę grzewczą i sterownik profilu, więc prowadzi cały cykl rozpływowy samodzielnie.
