Maty antystatyczne stołowe

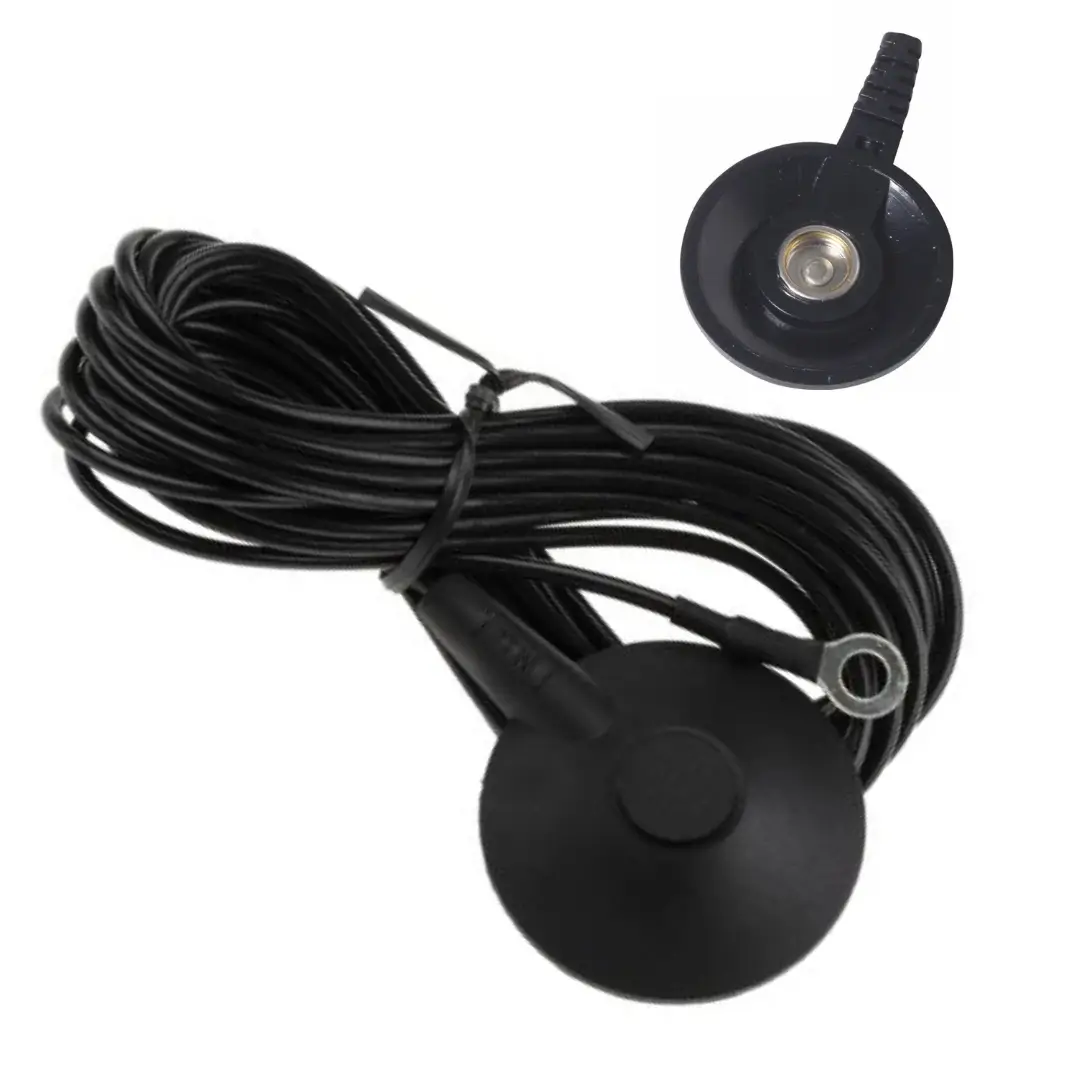

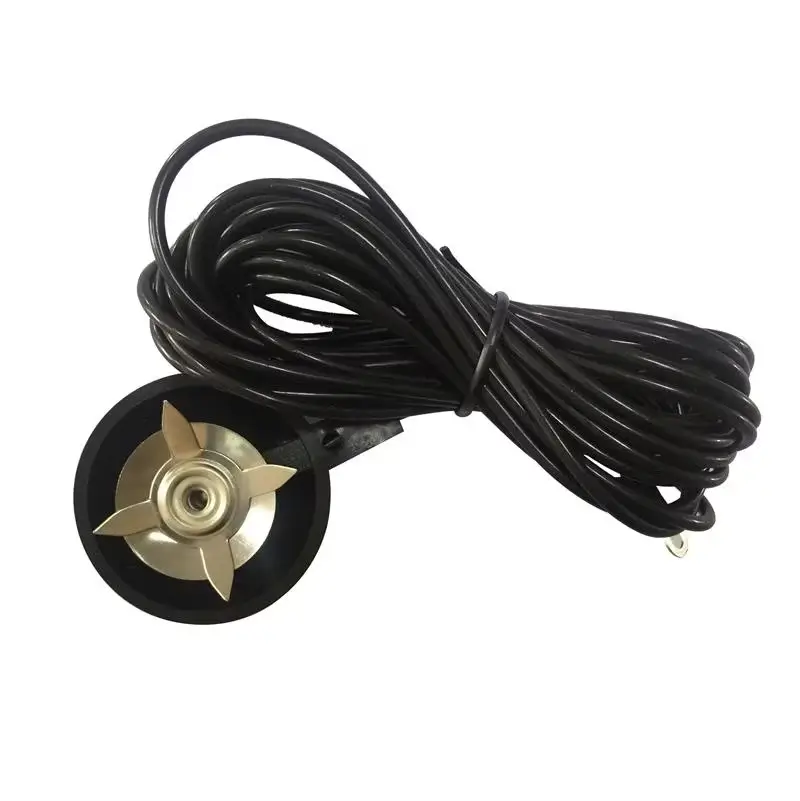

Przewodem uziemiającym ESD. Zatrzask 10 mm wpina się w gniazdo zamontowane w macie, a oczko 4 mm na drugim końcu podłącza do listwy uziemiającej albo gniazda ESD. Rezystor 1 MΩ w przewodzie ogranicza prąd rozładowania.

Jeśli mata nie ma jeszcze gniazda, najpierw trzeba je zanitować.

Narzędziem do nitowania typu kowadło. Nasz zestaw ma wymienne końcówki 10 i 12 mm i obsługuje zatrzaski męskie oraz żeńskie. Zapewnia równomierne osadzenie bez deformacji zatrzasku.

Montaż bez narzędzia zwykle kończy się rozerwaniem materiału maty albo krzywym osadzeniem, które daje niepewny styk elektryczny.

Do maty montuje się zatrzask męski: nitowany przez materiał, styka się z dolną warstwą przewodzącą. Złącze żeńskie jest po stronie przewodu i nakłada się na męski. W nietypowych konfiguracjach bywa odwrotnie, dlatego zestaw kowadła obsługuje oba rodzaje.

Dowolny — właściwości elektryczne są identyczne. W praktyce kolorami oznacza się strefy: na przykład niebieski dla montażu, zielony dla kontroli, szary dla pakowania. Jeśli nie macie takiego systemu, wybierzcie ten, który lepiej kontrastuje z Waszymi podzespołami.

Tak, rolka jest do tego przeznaczona. Docina się ją do wymiaru blatu zwykłym nożem. Po docięciu trzeba zamontować zatrzask, żeby zachować połączenie z uziemieniem.

Norma EN 61340-5-1 wymaga okresowej weryfikacji, ale nie narzuca częstotliwości — ustala ją plan kontroli zakładu. W praktyce stanowiska montażowe sprawdza się co 6–12 miesięcy, częściej przy intensywnej eksploatacji lub po czyszczeniu środkami, które mogą zostawiać warstwę izolującą.
