Szafy klimatyczne ESD

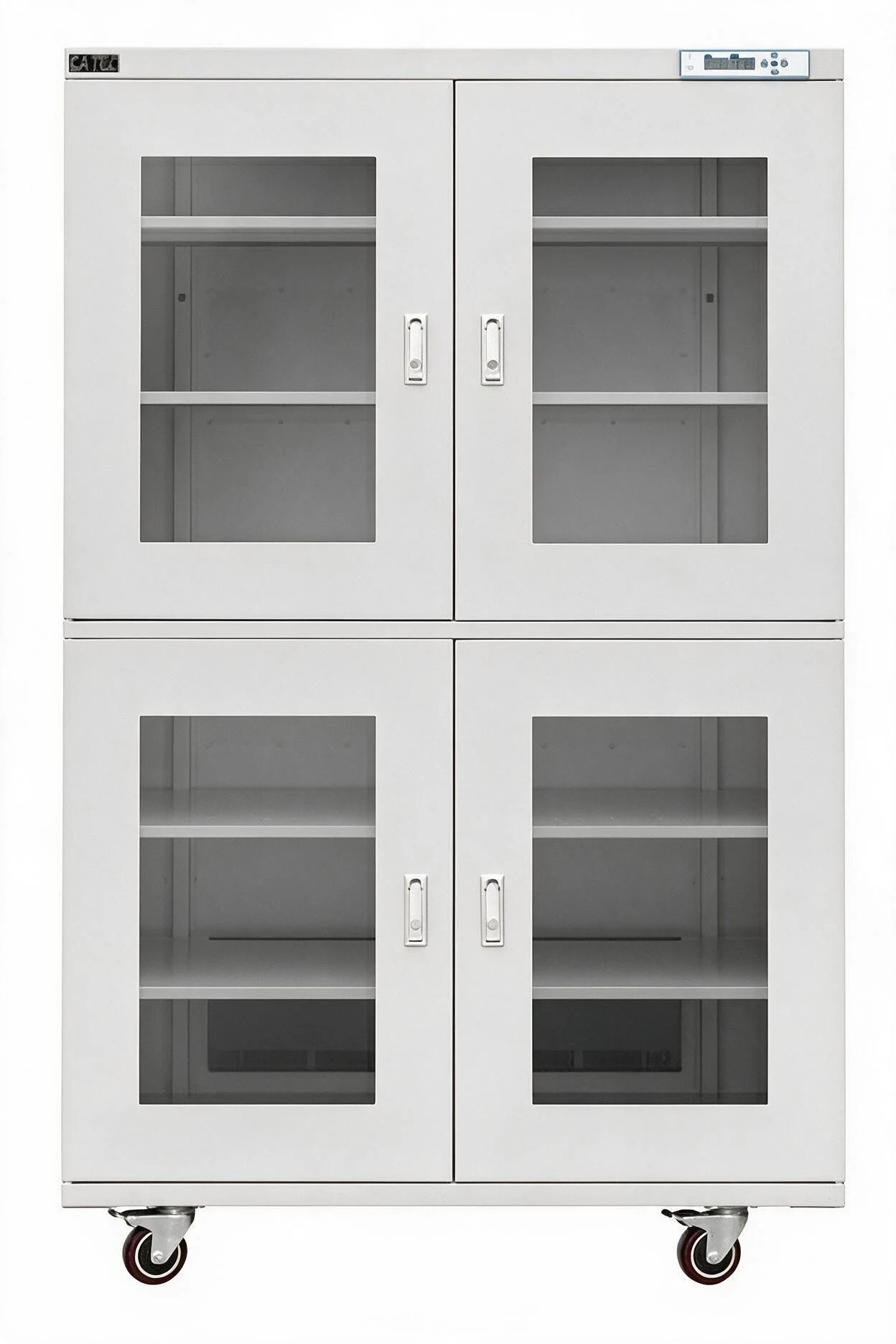

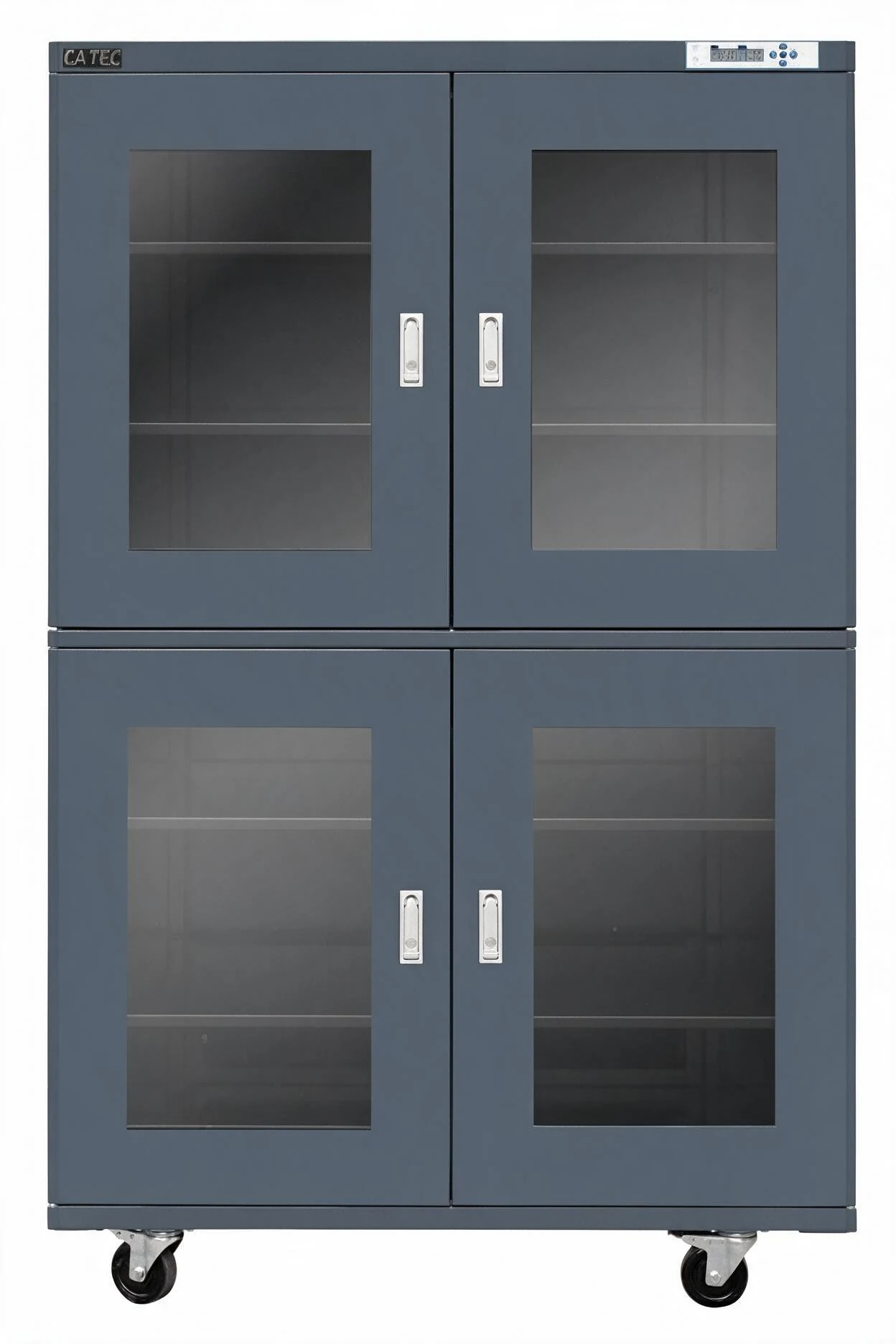

Szafa klimatyczna 1436 L, wilgotność 20-60% RH, sterowanie automatyczne, 4 drzwi – DRY1436A-4
- Producent: SolderLab

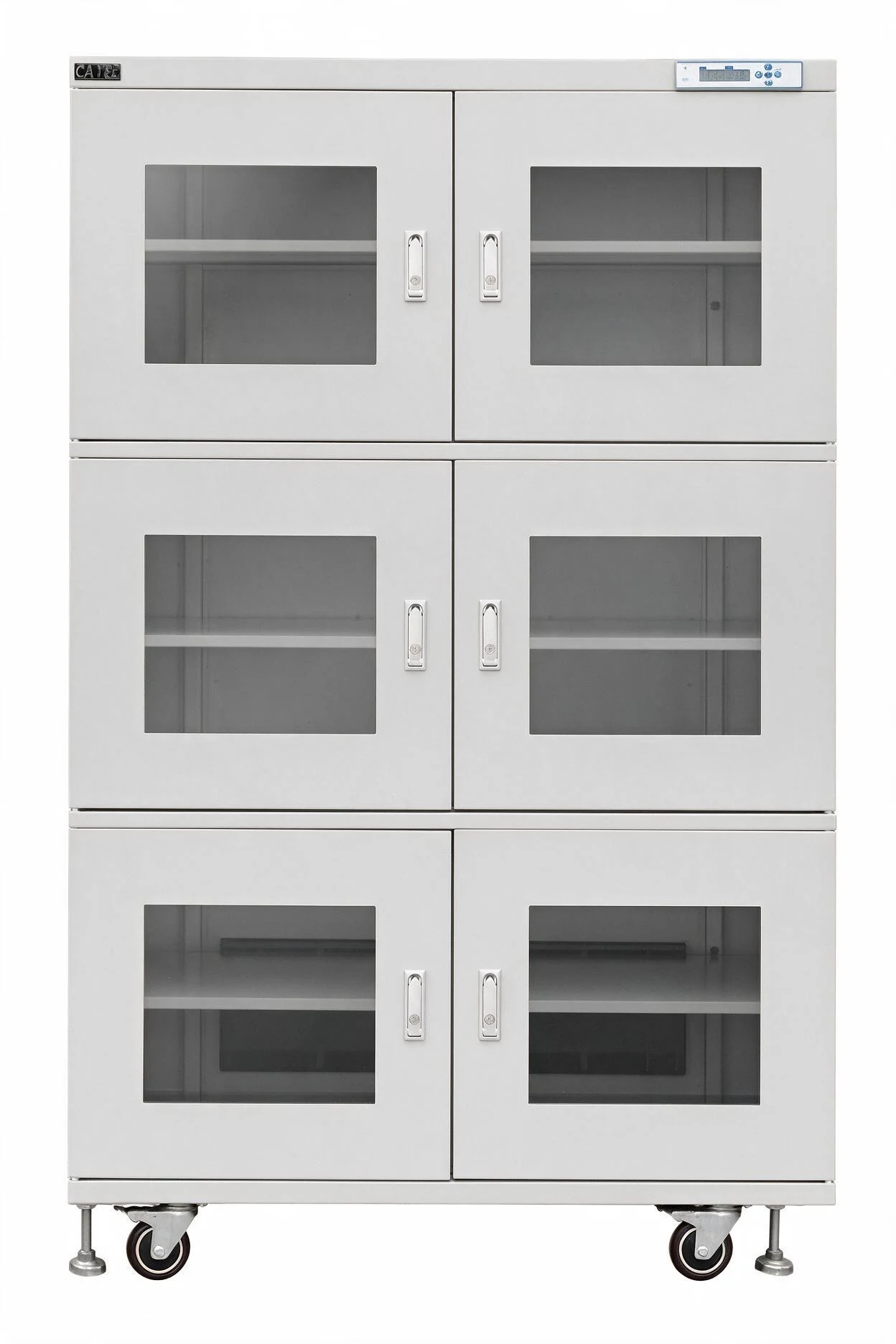

Szafa klimatyczna 1436 L, wilgotność 20-60% RH, sterowanie automatyczne, 6 drzwi – DRY1436A-6
- Producent: SolderLab
Szafa klimatyczna ESD 1436 L, wilgotność 20-60% RH, sterowanie automatyczne, 4 drzwi – DRY1436EA-4
- Producent: SolderLab

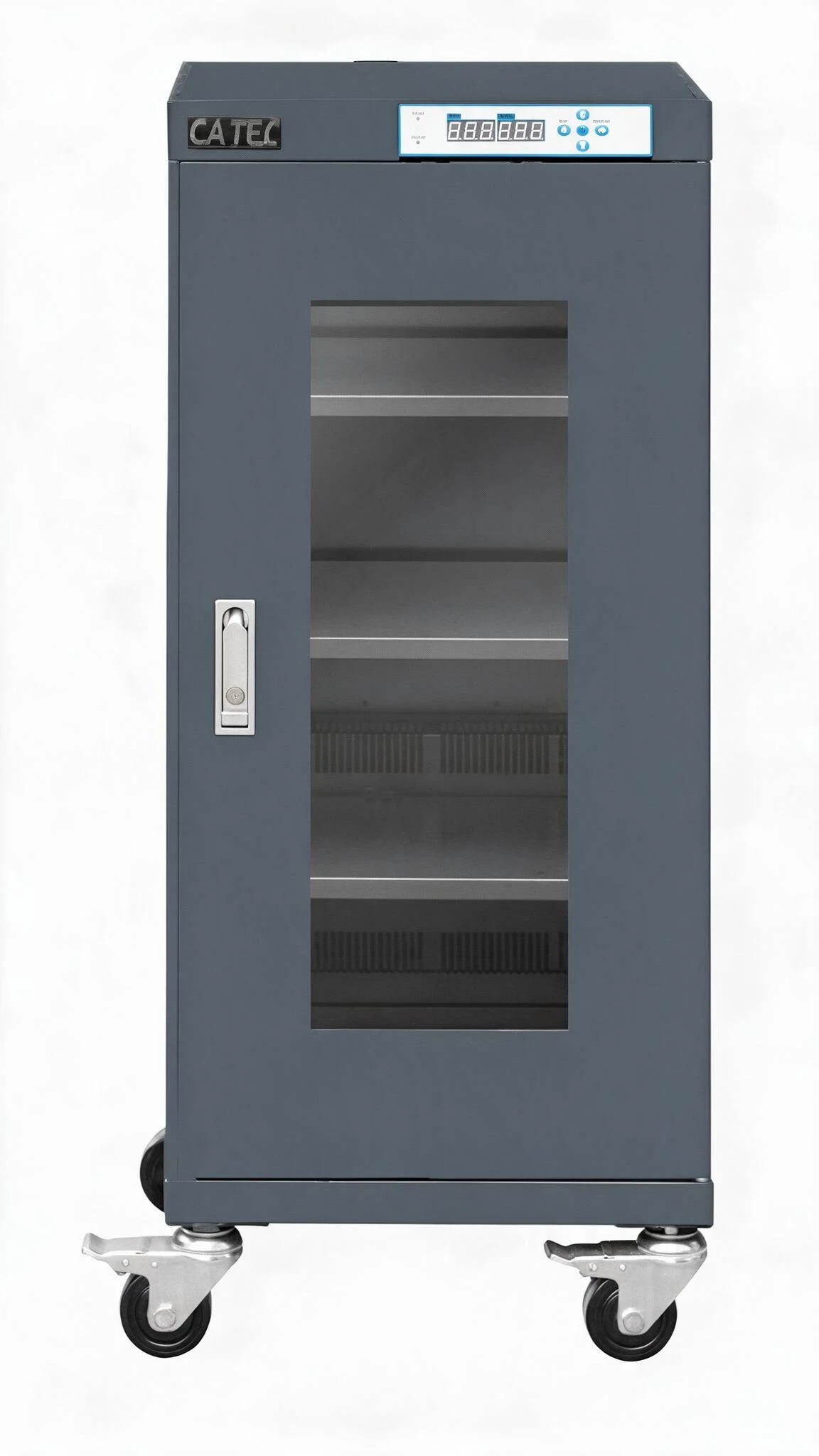

Szafa klimatyczna ESD 160 L, wilgotność 1-10% RH, agregat + azot – DRY160ECD
- Producent: SolderLab

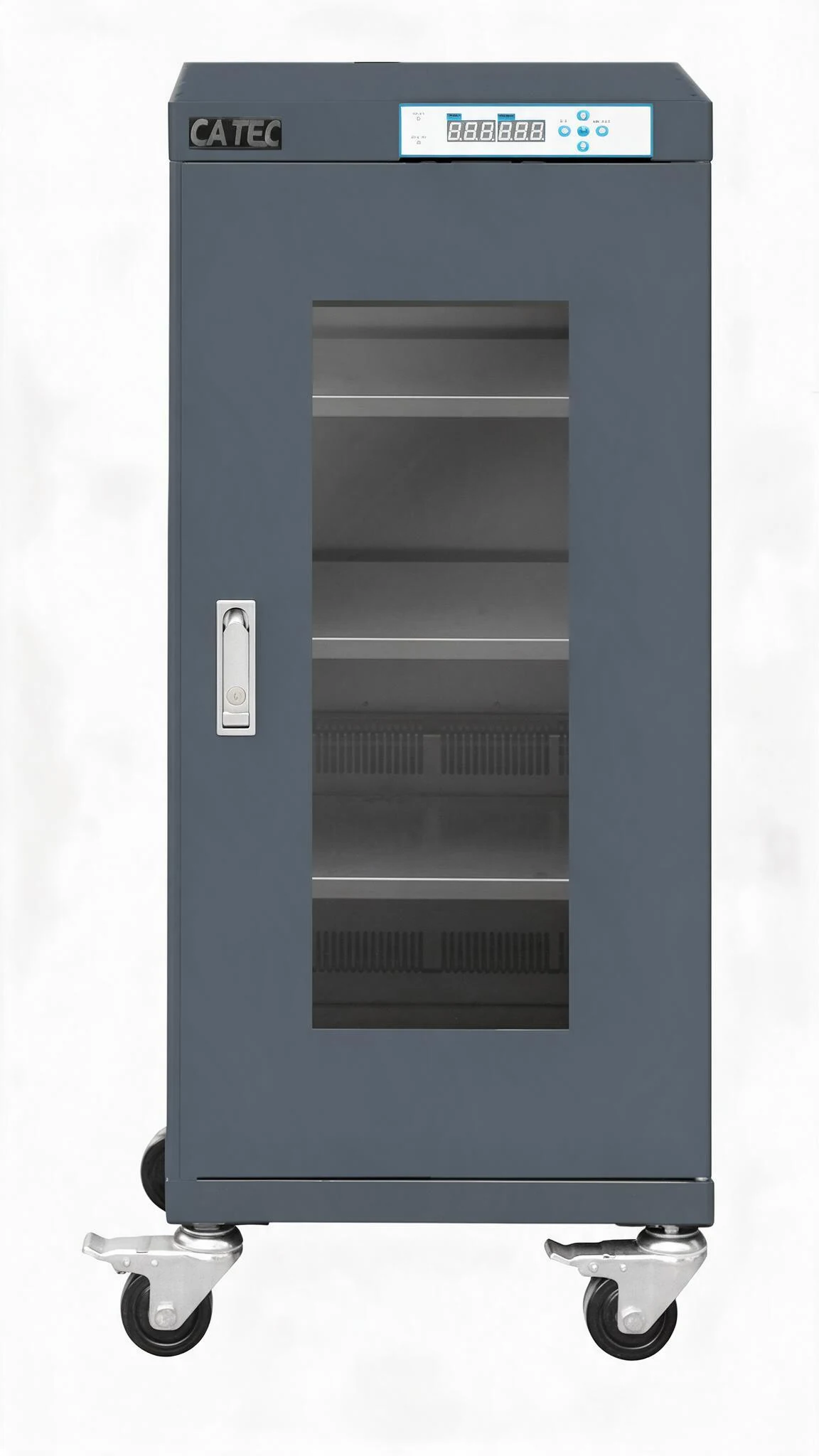

Szafa klimatyczna ESD 160 L, wilgotność 1-10% RH, agregat – DRY160EC
- Producent: SolderLab
Szafa klimatyczna ESD 160 L, wilgotność 1-60% RH, azot – DRY160ED
- Producent: SolderLab

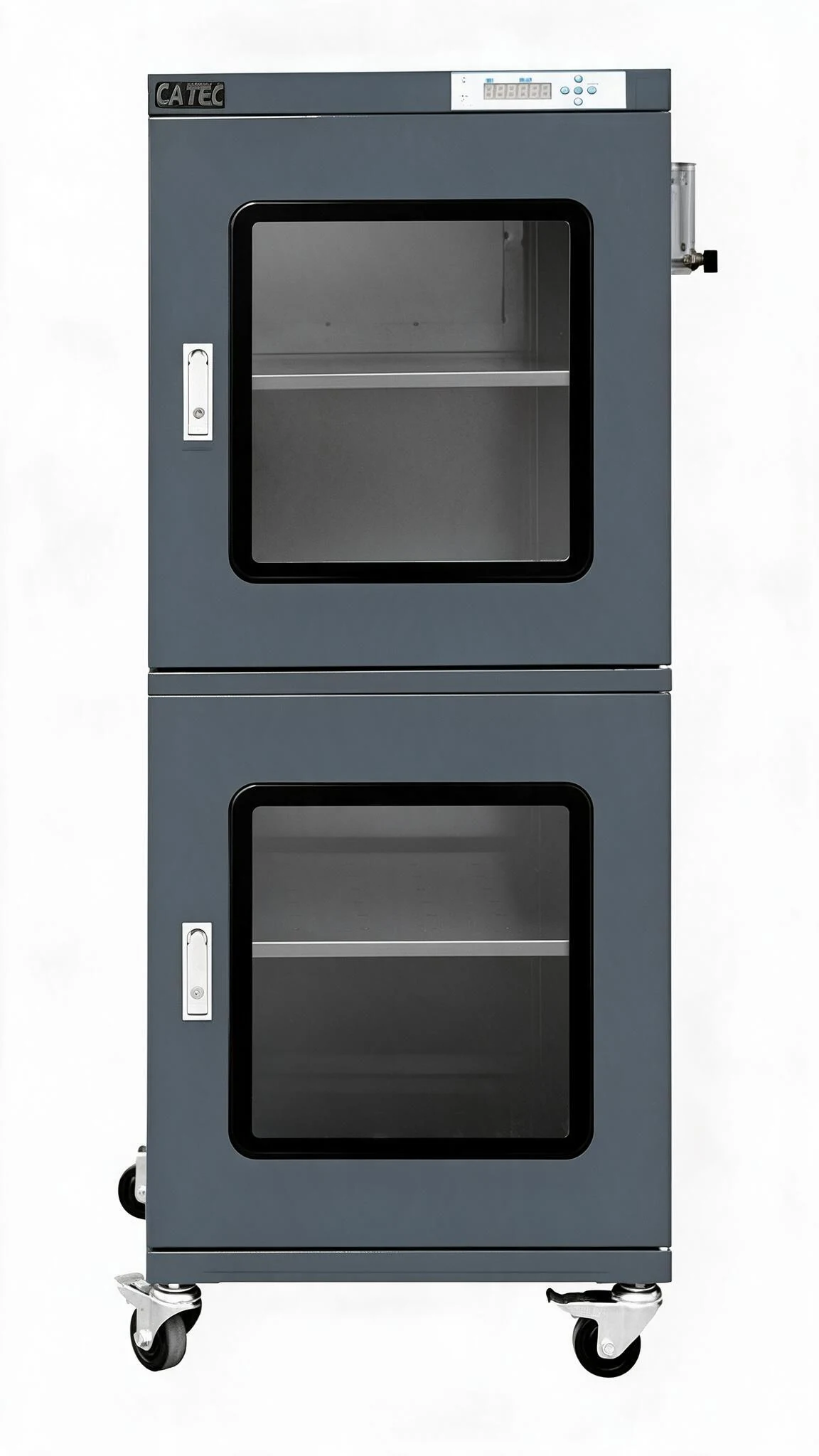

Szafa klimatyczna ESD 240 L, wilgotność 1-10% RH, agregat + azot – DRY240ECD
- Producent: SolderLab

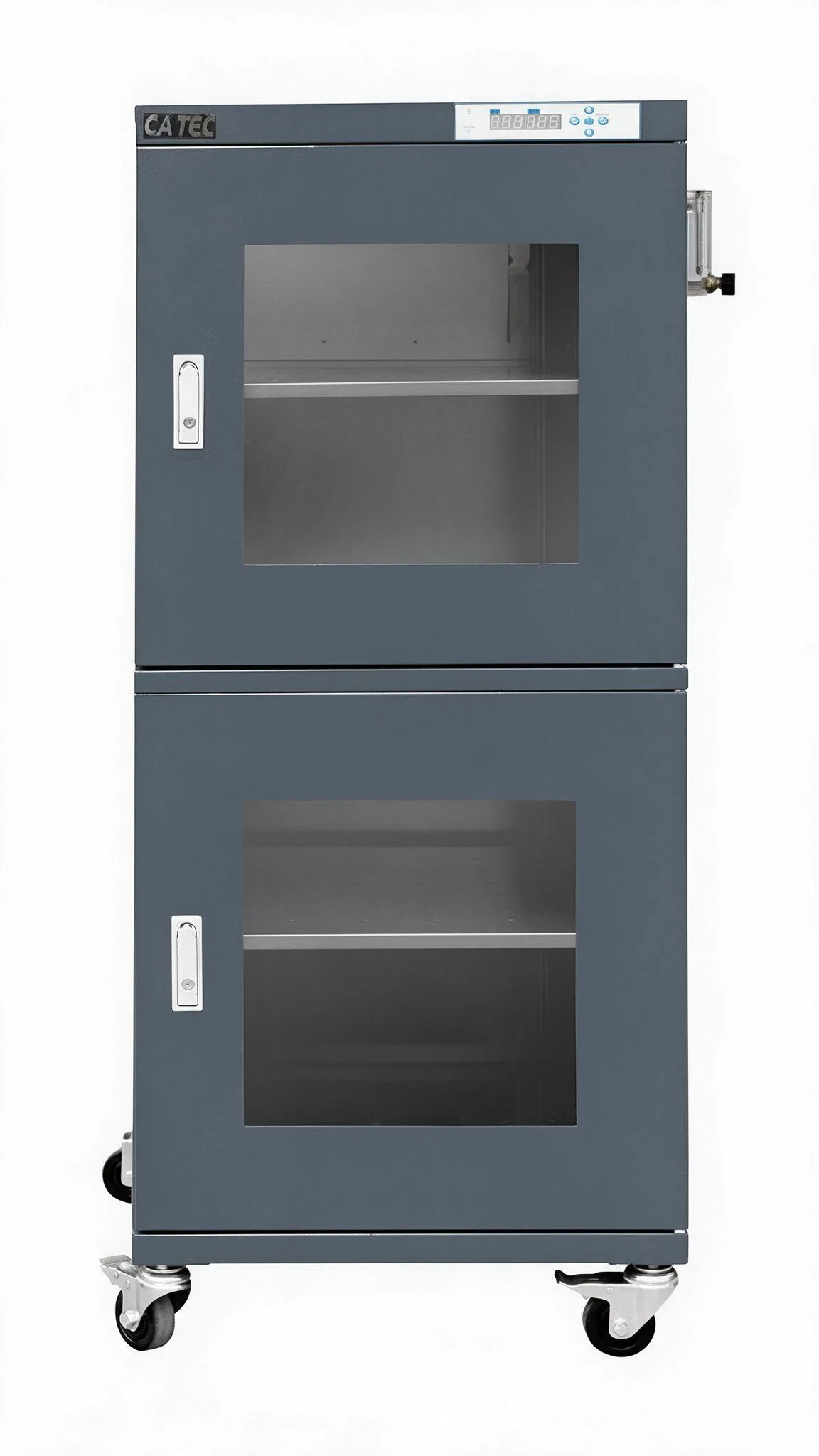

Szafa klimatyczna ESD 240 L, wilgotność 1-10% RH, agregat – DRY240EC
- Producent: SolderLab

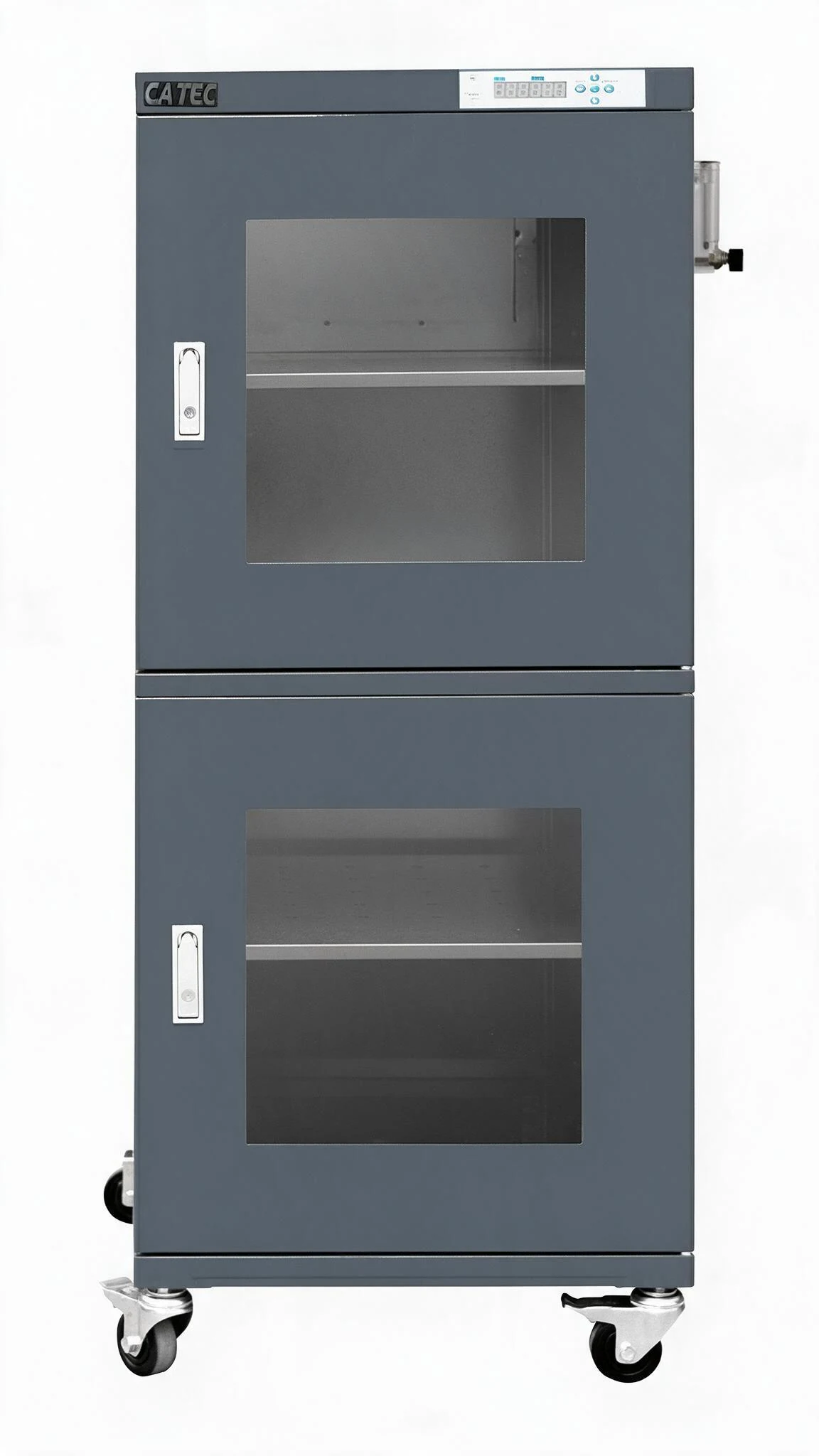

Szafa klimatyczna ESD 240 L, wilgotność 1-60% RH, azot – DRY240ED
- Producent: SolderLab

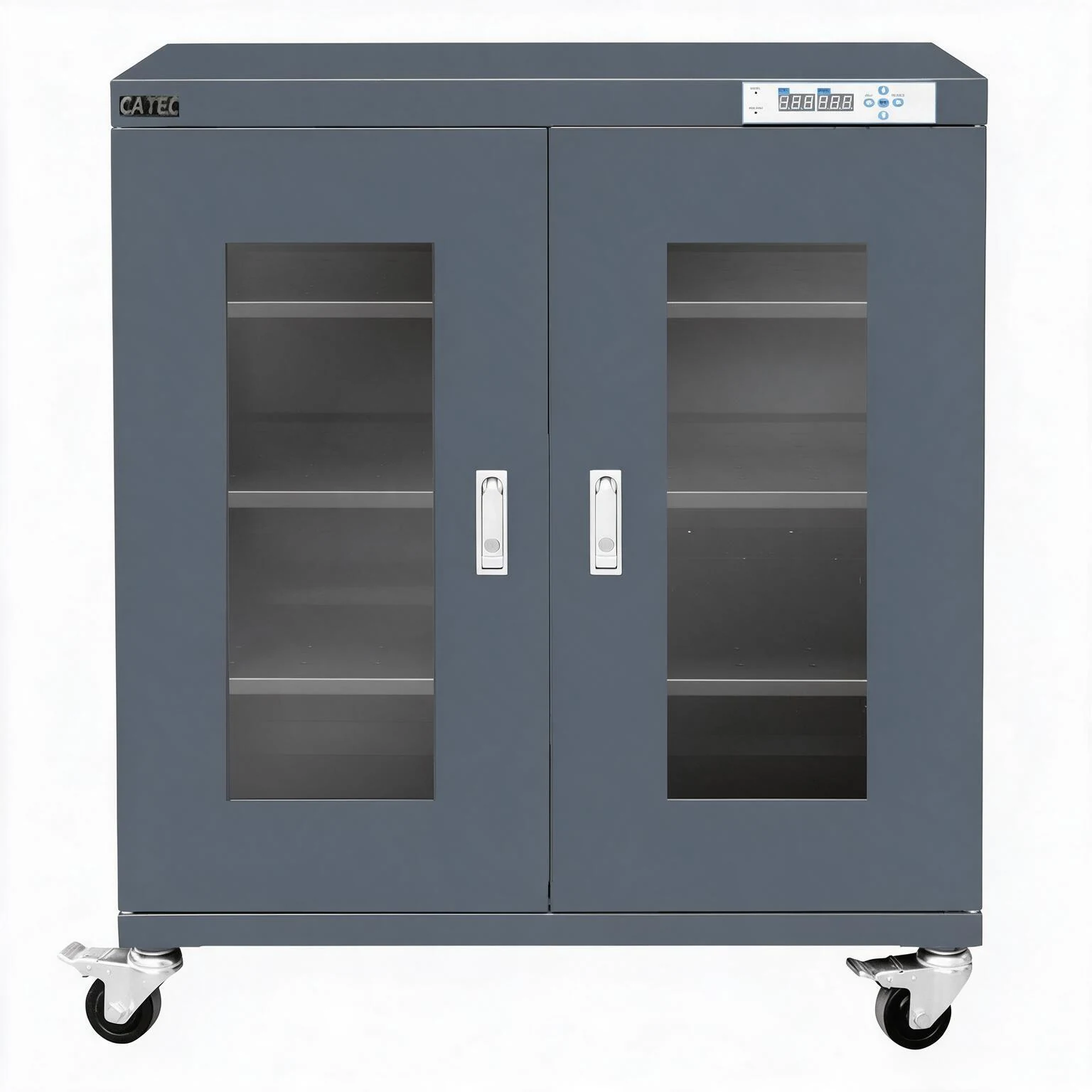

Szafa klimatyczna ESD 320 L, wilgotność 1-10% RH, agregat + azot – DRYDM3-C320E
- Producent: SolderLab

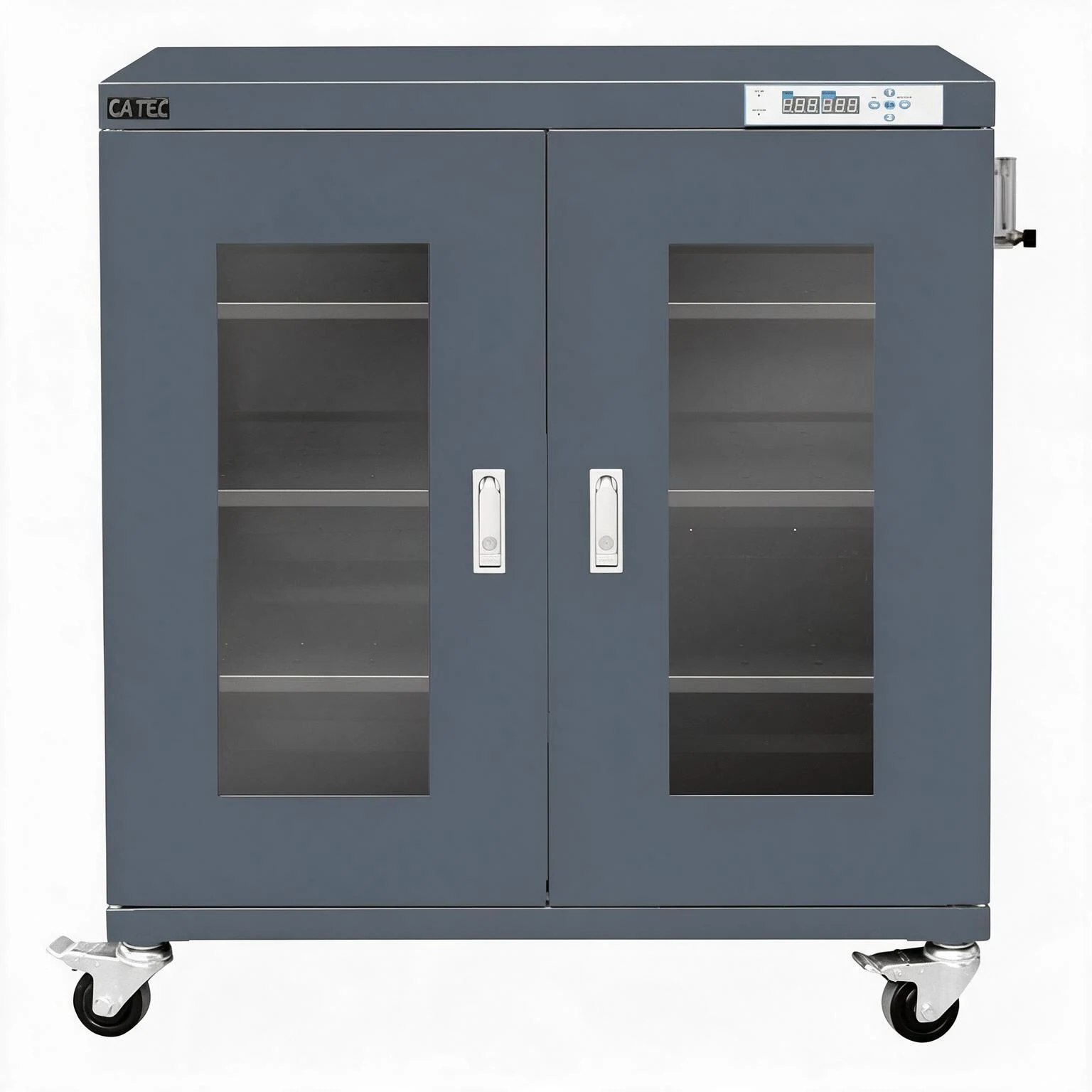

Szafa klimatyczna ESD 435 L, wilgotność 1-10% RH, agregat + azot – DRYDM3-CN435E
- Producent: SolderLab

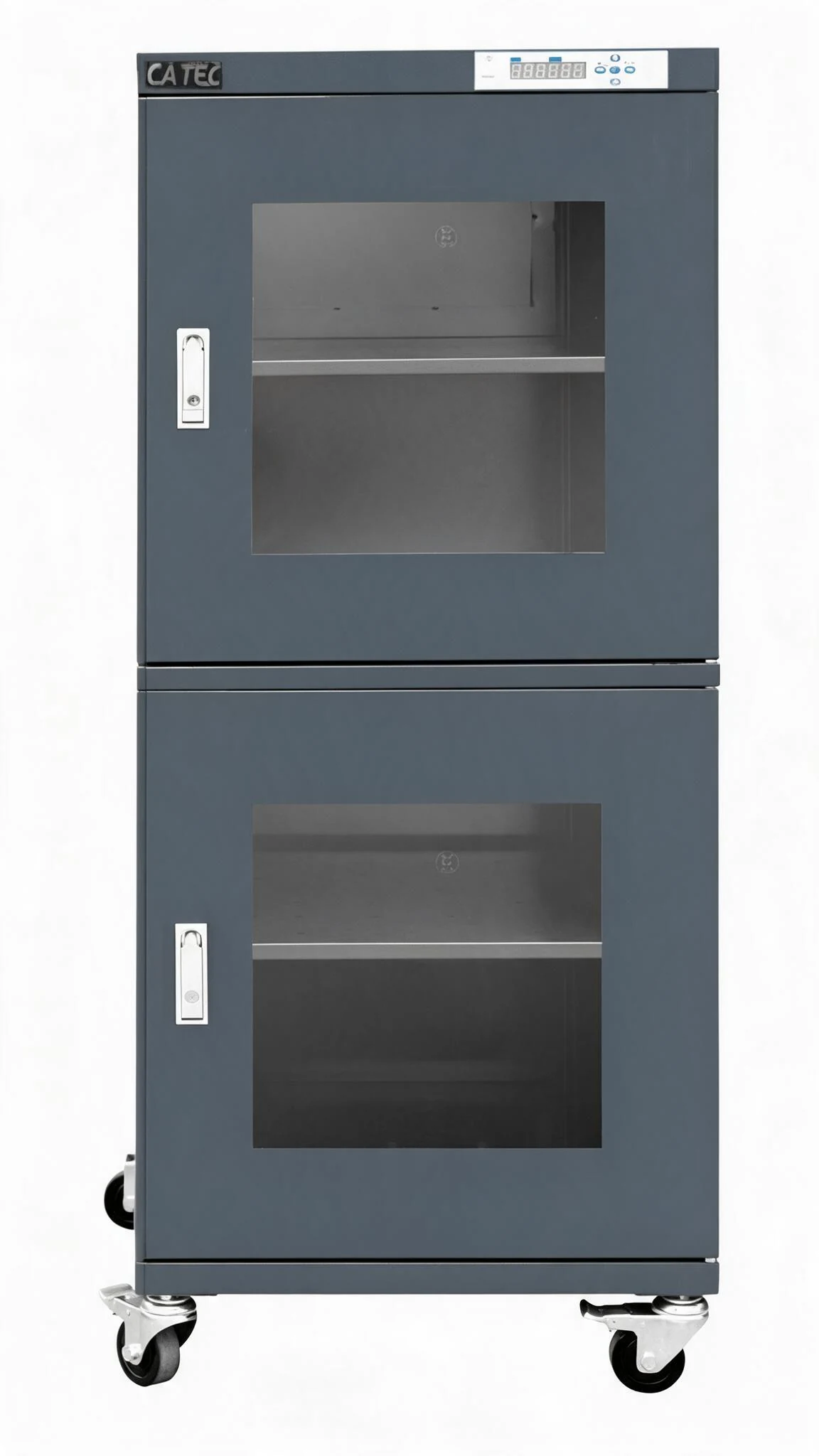

Szafa klimatyczna ESD 540 L, wilgotność 1-10% RH, agregat + azot – DRYDM3-C540E
- Producent: SolderLab

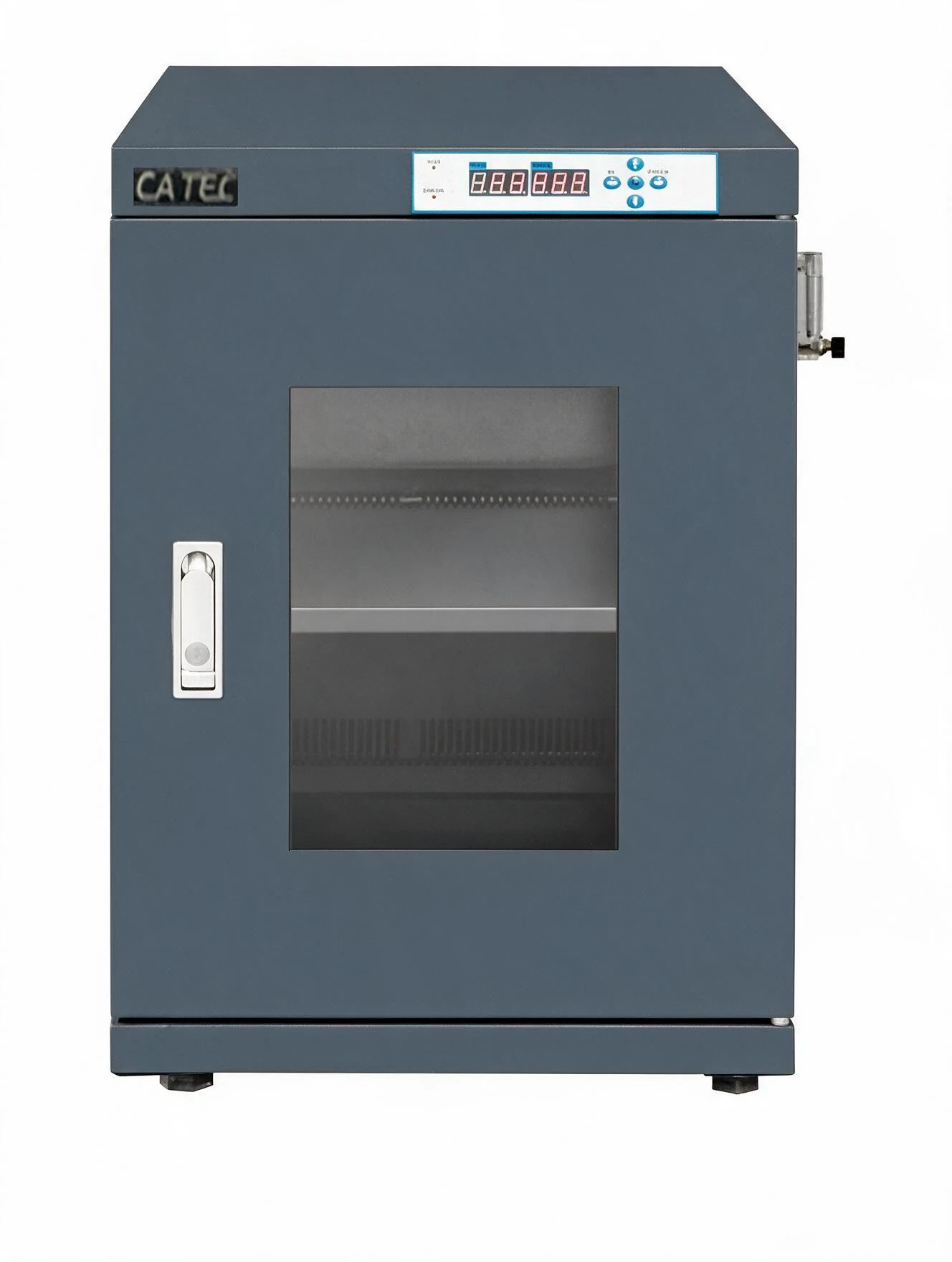

Szafa klimatyczna ESD 98 L, wilgotność 1-10% RH, agregat + azot – DRY98ECD
- Producent: SolderLab

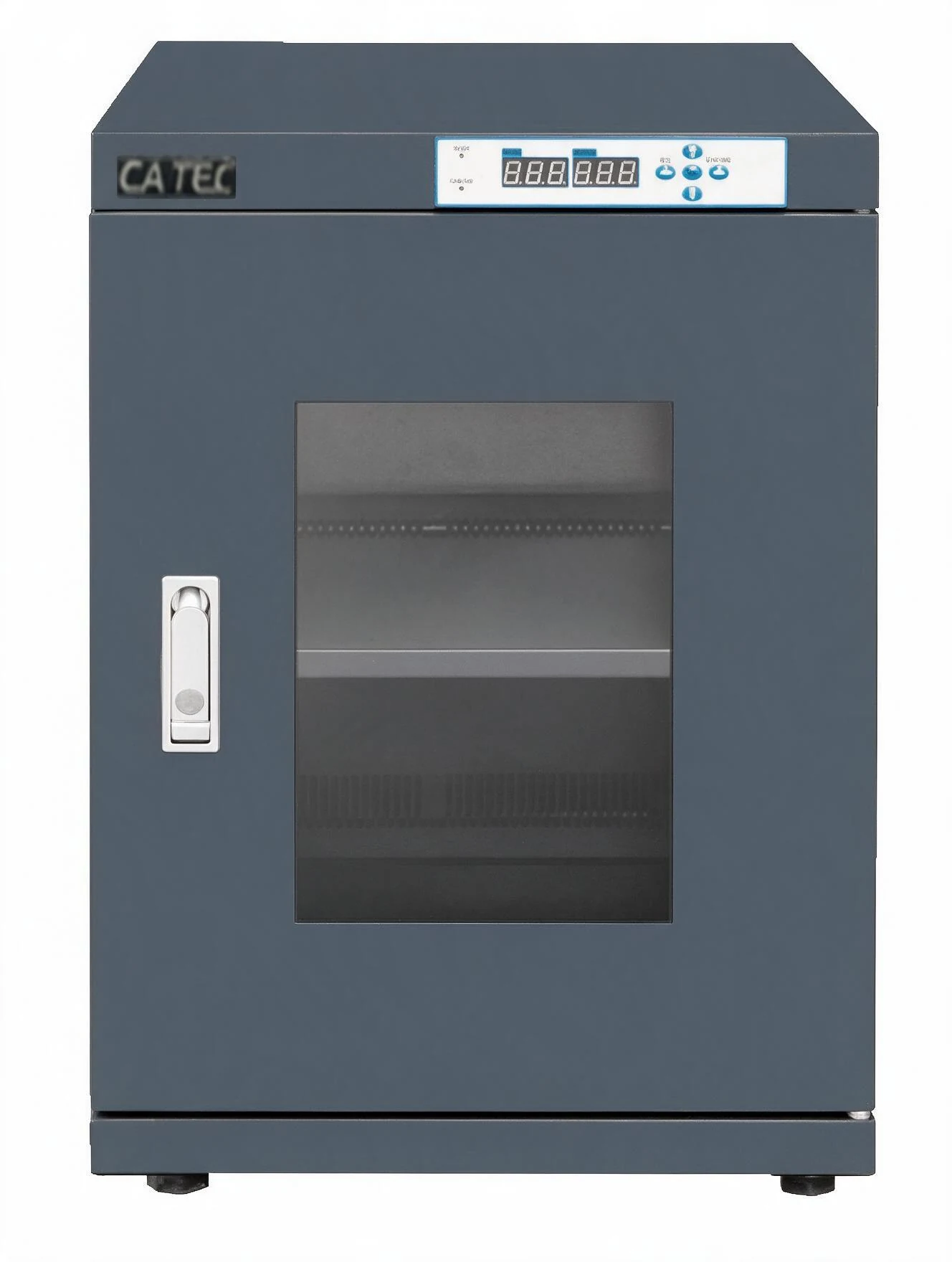

Szafa klimatyczna ESD 98 L, wilgotność 1-10% RH, agregat – DRY98EC
- Producent: SolderLab

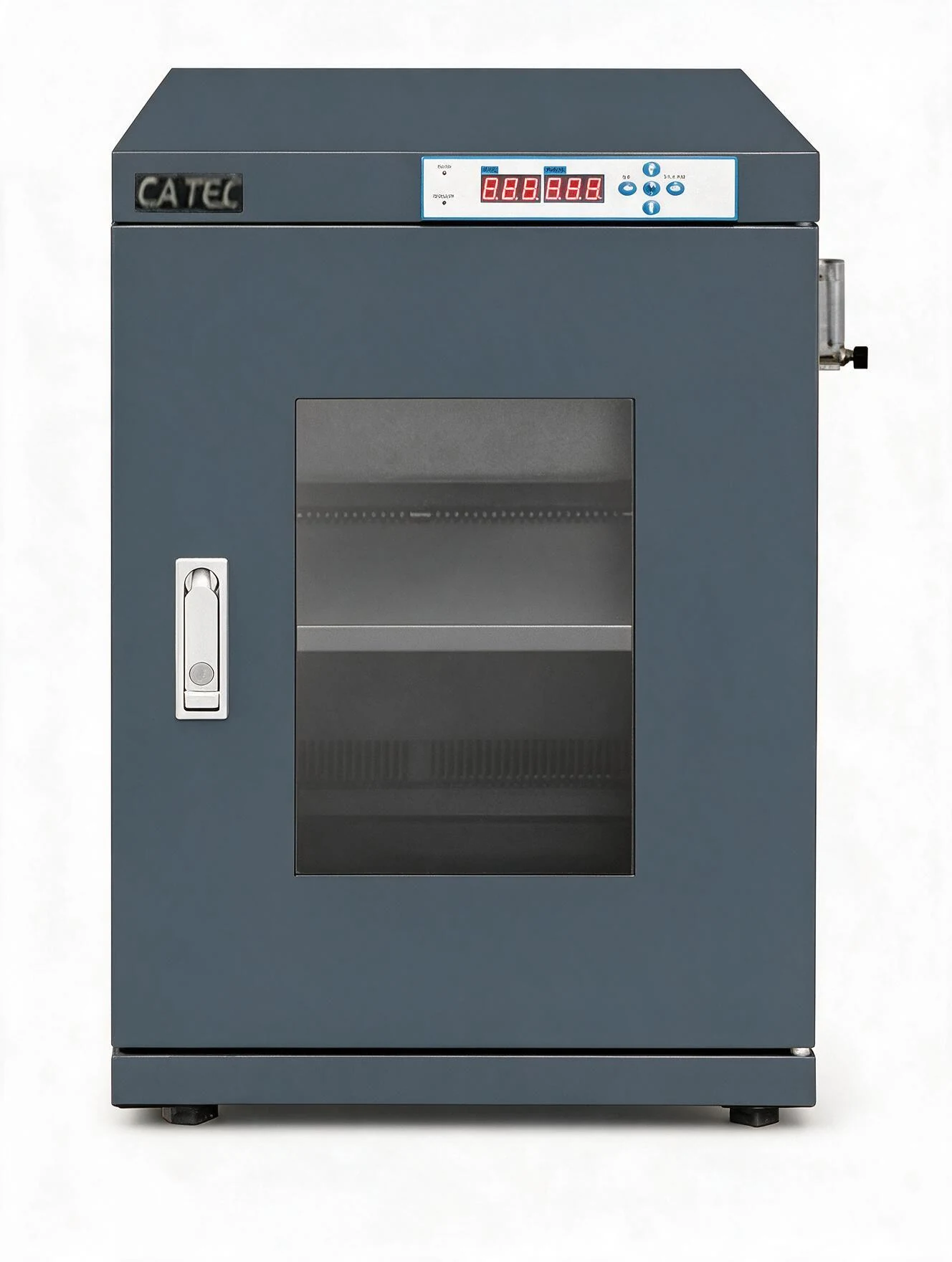

Szafa klimatyczna ESD 98 L, wilgotność 1-60% RH, azot – DRY98ED
- Producent: SolderLab
Szafy klimatyczne ESD przechowują komponenty elektroniczne w powietrzu o obniżonej wilgotności. Dotyczy to przede wszystkim elementów wrażliwych na wilgoć (MSD), których obudowa z tworzywa chłonie wodę z otoczenia po otwarciu opakowania hermetycznego.
Na czym polega problem wilgoci
Wilgoć wchłonięta przez obudowę układu odparowuje gwałtownie w chwili lutowania rozpływowego, gdy element osiąga temperaturę powyżej 200 °C. Powstająca para rozrywa obudowę od środka — zjawisko znane jako popcorning — albo powoduje mikropęknięcia i rozwarstwienia niewidoczne z zewnątrz. Element przechodzi kontrolę, a uszkodzenie ujawnia się po miesiącach.
Poziomy wrażliwości i czas ekspozycji
Standard IPC/JEDEC J-STD-033 przypisuje elementom poziom wrażliwości MSL od 1 do 6 i określa dla każdego dopuszczalny czas przebywania poza opakowaniem hermetycznym w zwykłej wilgotności. MSL 1 oznacza element niewrażliwy, wyższe poziomy — czas liczony w dniach, godzinach, a przy MSL 6 lutowanie zaraz po wygrzaniu. Po przekroczeniu tego czasu element trzeba wygrzać przed montażem albo przechować w warunkach suchych.
Co daje szafa
| Funkcja | Znaczenie praktyczne |
|---|---|
| Obniżona wilgotność względna | zatrzymuje odliczanie dopuszczalnego czasu ekspozycji — element może czekać na montaż bez utraty przydatności |
| Wykonanie ESD | wnętrze i obudowa nie gromadzą ładunku, więc szafa jest częścią strefy EPA, a nie wyrwą w niej |
| Kontrola i rejestracja wilgotności | pozwala wykazać w dokumentacji, w jakich warunkach komponenty były przechowywane |
| Praca ciągła | osuszanie bez wymiany środka pochłaniającego wilgoć, w odróżnieniu od pojemników z żelem krzemionkowym |
Alternatywy i ich ograniczenia
Opakowanie barierowe z pochłaniaczem wilgoci i wskaźnikiem chroni element do momentu otwarcia — potem odliczanie czasu ekspozycji rusza i nie da się go zatrzymać. Wygrzewanie usuwa wchłoniętą wilgoć, ale jest procesem obciążającym element termicznie i nie można go powtarzać dowolnie wiele razy. Szafa klimatyczna jest rozwiązaniem dla magazynu podręcznego, w którym te same rolki i tacki są wielokrotnie otwierane i odkładane.
Najczęstsze pytania
Czym różni się szafa klimatyczna od zwykłej szafy ESD?
Zwykła szafa chroni tylko przed ładunkiem elektrostatycznym i uszkodzeniem mechanicznym. Szafa klimatyczna dodatkowo utrzymuje obniżoną wilgotność względną, dzięki czemu komponenty wrażliwe na wilgoć nie tracą przydatności do montażu.
Co to jest popcorning?
Rozerwanie obudowy elementu przez parę wodną w czasie lutowania rozpływowego. Wilgoć wchłonięta wcześniej przez tworzywo odparowuje gwałtownie po przekroczeniu 200 °C i rozsadza obudowę od środka albo powoduje wewnętrzne rozwarstwienia.
Czy pochłaniacz wilgoci w torebce nie wystarczy?
Wystarcza do transportu i przechowywania w zamkniętym opakowaniu. Problem zaczyna się po jego otwarciu — od tej chwili biegnie dopuszczalny czas ekspozycji, a ponowne zapakowanie go nie zeruje.
Co oznacza poziom MSL na etykiecie?
Poziom wrażliwości na wilgoć według IPC/JEDEC J-STD-033, od 1 do 6. Określa, jak długo element może przebywać poza opakowaniem hermetycznym w normalnej wilgotności, zanim będzie wymagał wygrzania przed lutowaniem.
