Wideo inspekcja

Wideo inspekcja to mikroskopy cyfrowe, w których obraz nie trafia do okularu, tylko na ekran. Operator patrzy w monitor zamiast pochylać się nad płytką, a obraz można zatrzymać, zapisać i pokazać komuś jeszcze — co przy kontroli jakości i reklamacjach ma większe znaczenie niż samo powiększenie.

USB czy HDMI

Rozdzielczość ma znaczenie przy powiększeniu

Modele 4K UHD dają cztery razy więcej pikseli niż Full HD na tej samej powierzchni obrazu. W praktyce oznacza to, że można powiększyć fragment kadru cyfrowo i nadal odczytać oznaczenie na obudowie elementu, zamiast dosuwać całą głowicę.

Obiektyw ustala powiększenie i odległość roboczą

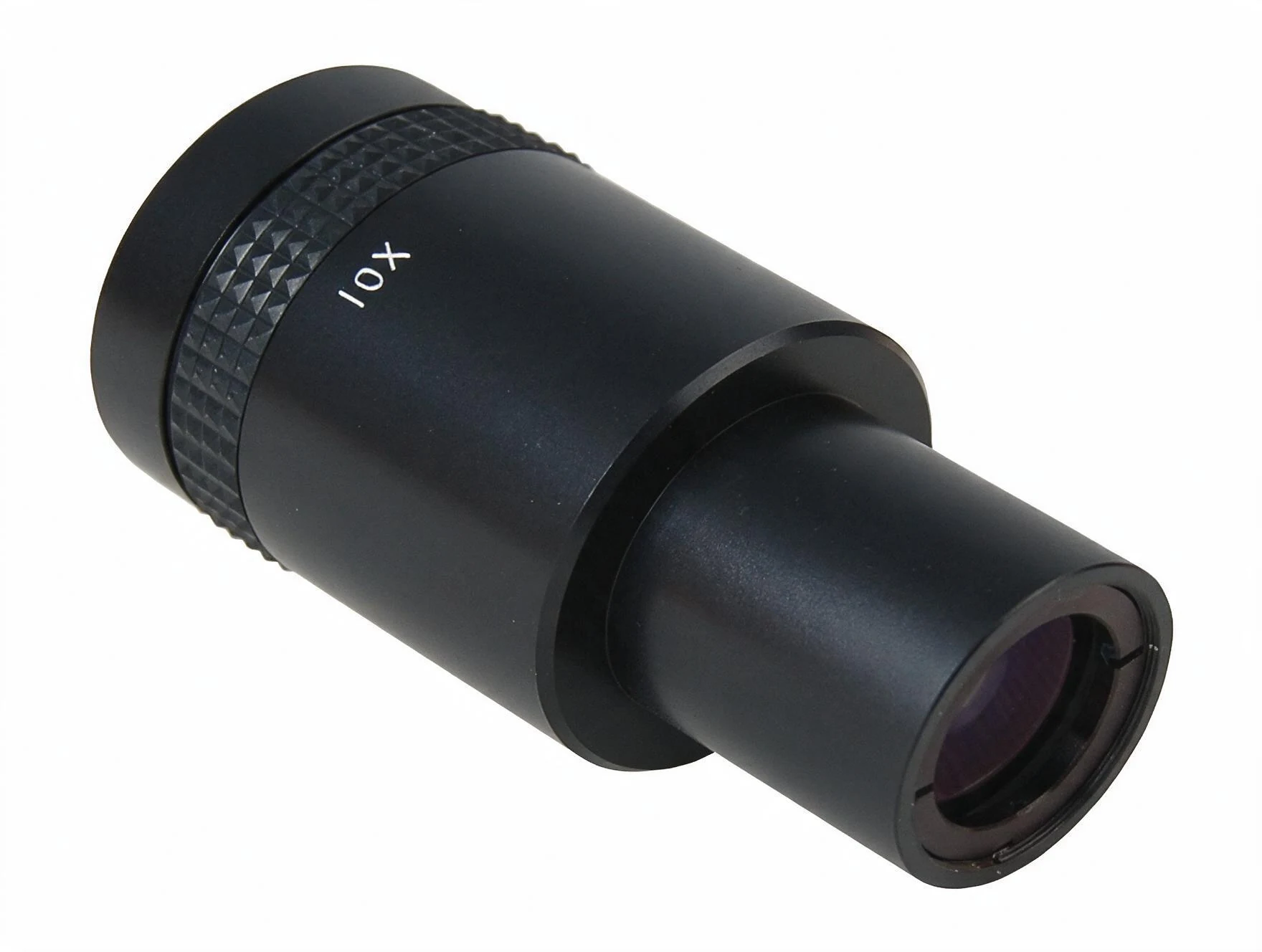

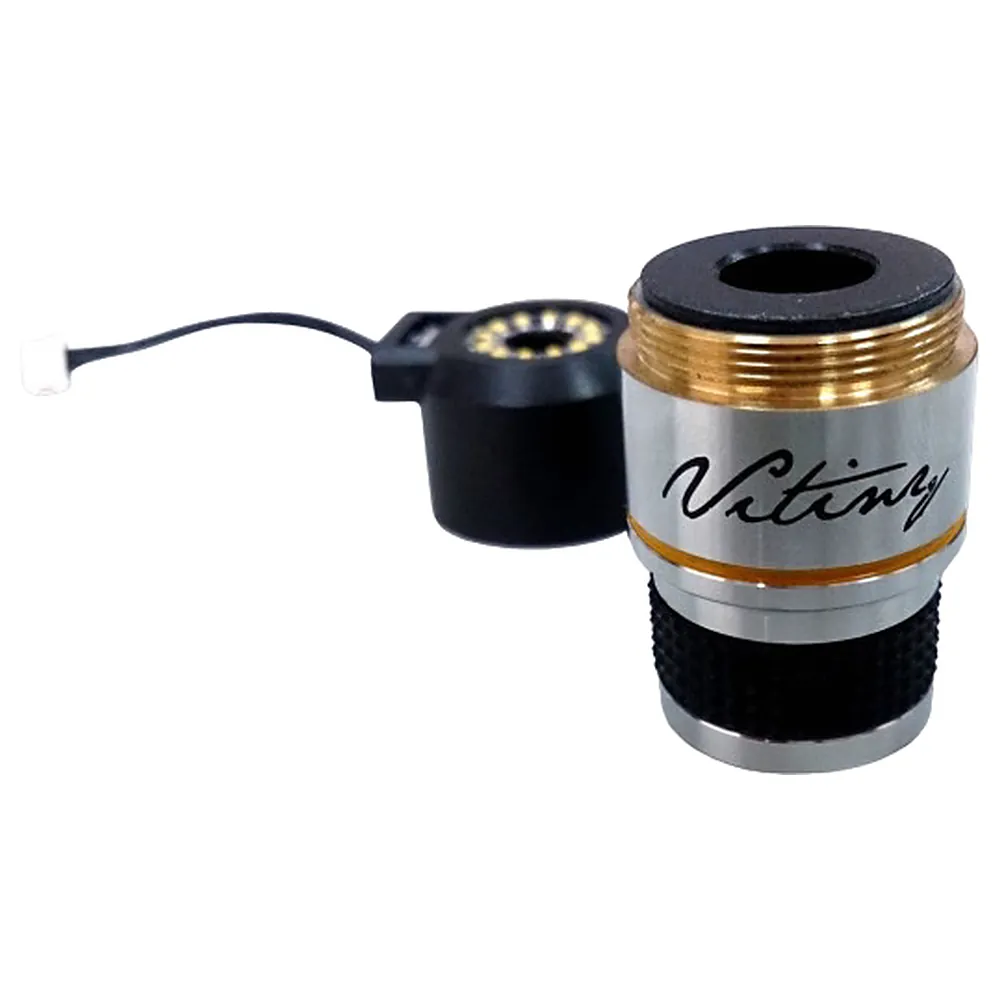

Wymienny obiektyw zmienia zarówno powiększenie, jak i odległość między soczewką a badanym obiektem. Obiektyw 10× daje duże zbliżenie, ale pracuje blisko płytki — pod nim nie zmieści się już grot ani pinceta. Do pracy pod mikroskopem wybiera się obiektywy o dłuższej odległości roboczej, do samych oględzin — mocniejsze.

Odblaski i oświetlenie

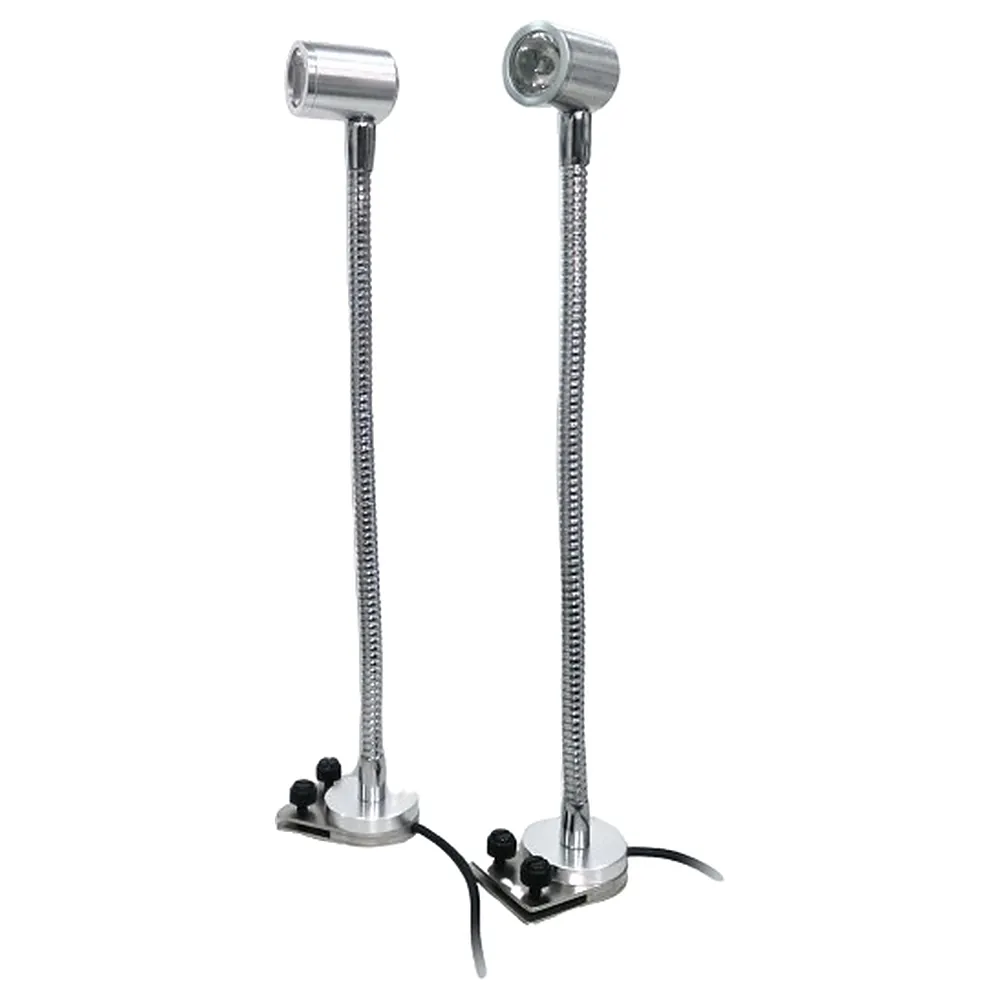

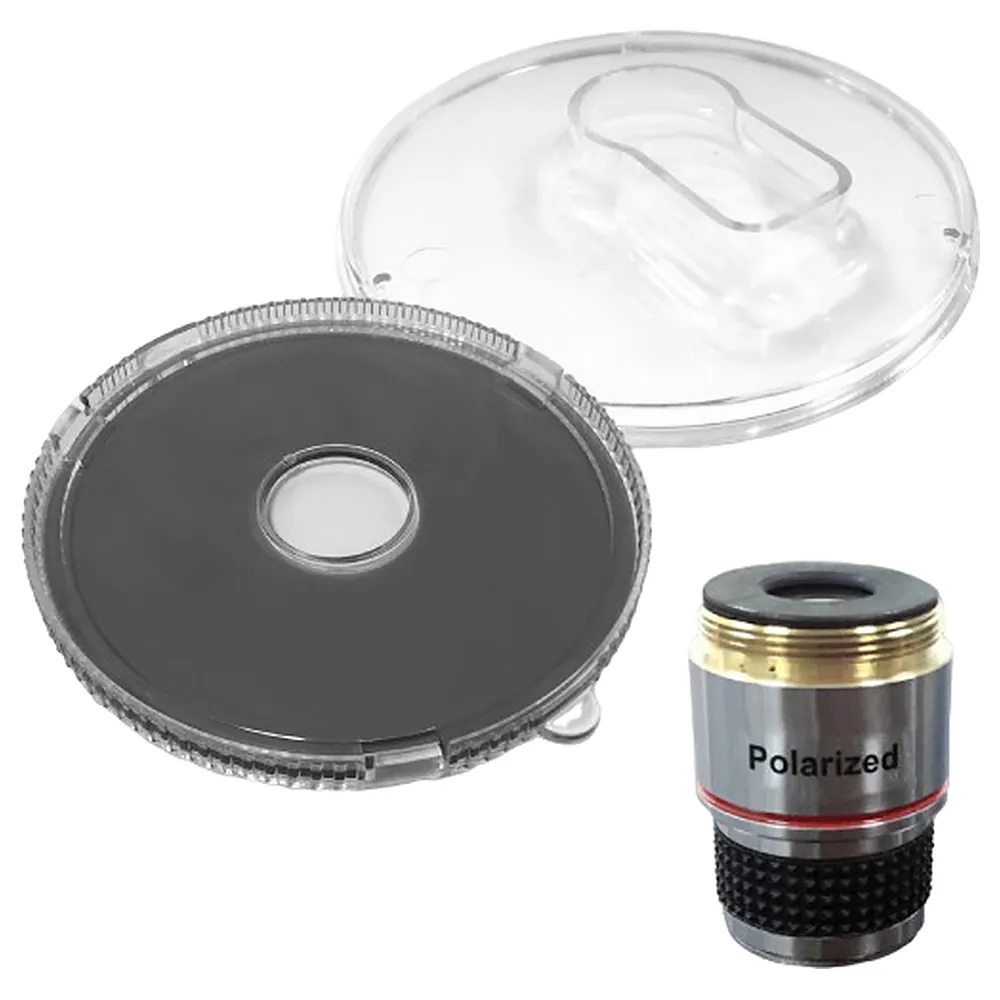

Największym problemem przy kontroli lutów jest odbicie światła od błyszczącej powierzchni spoiny i od lakieru ochronnego. Rozwiązują to dwie rzeczy: filtr polaryzacyjny na obiektywie, który wycina odblaski, oraz oświetlenie boczne na elastycznych ramionach zamiast światła padającego prosto z góry.

Statyw

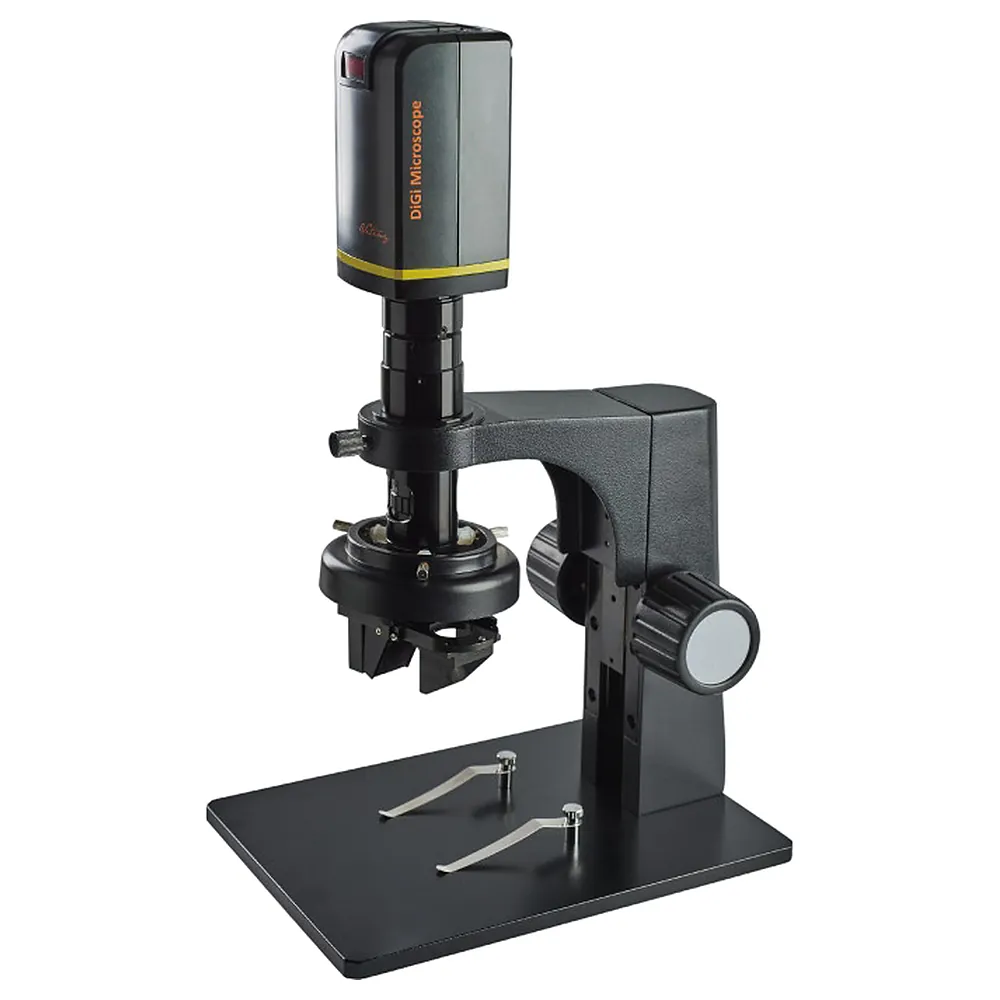

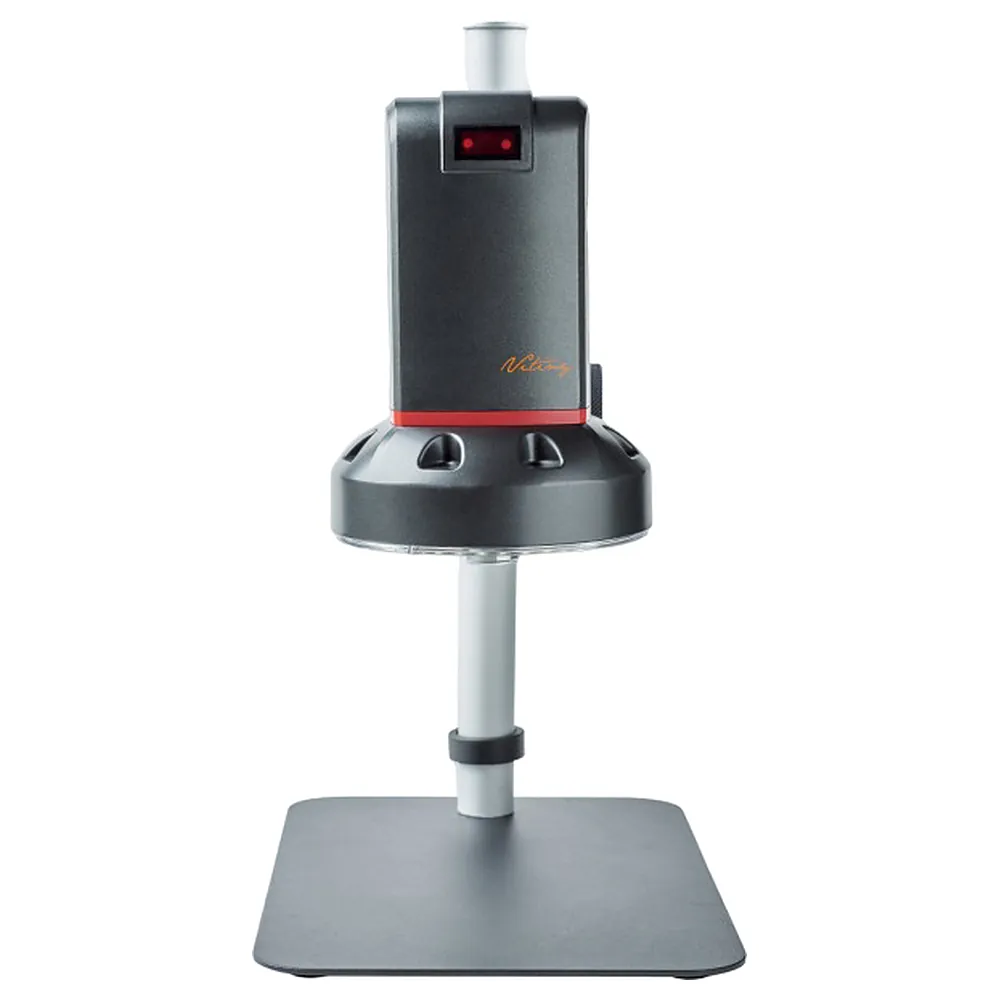

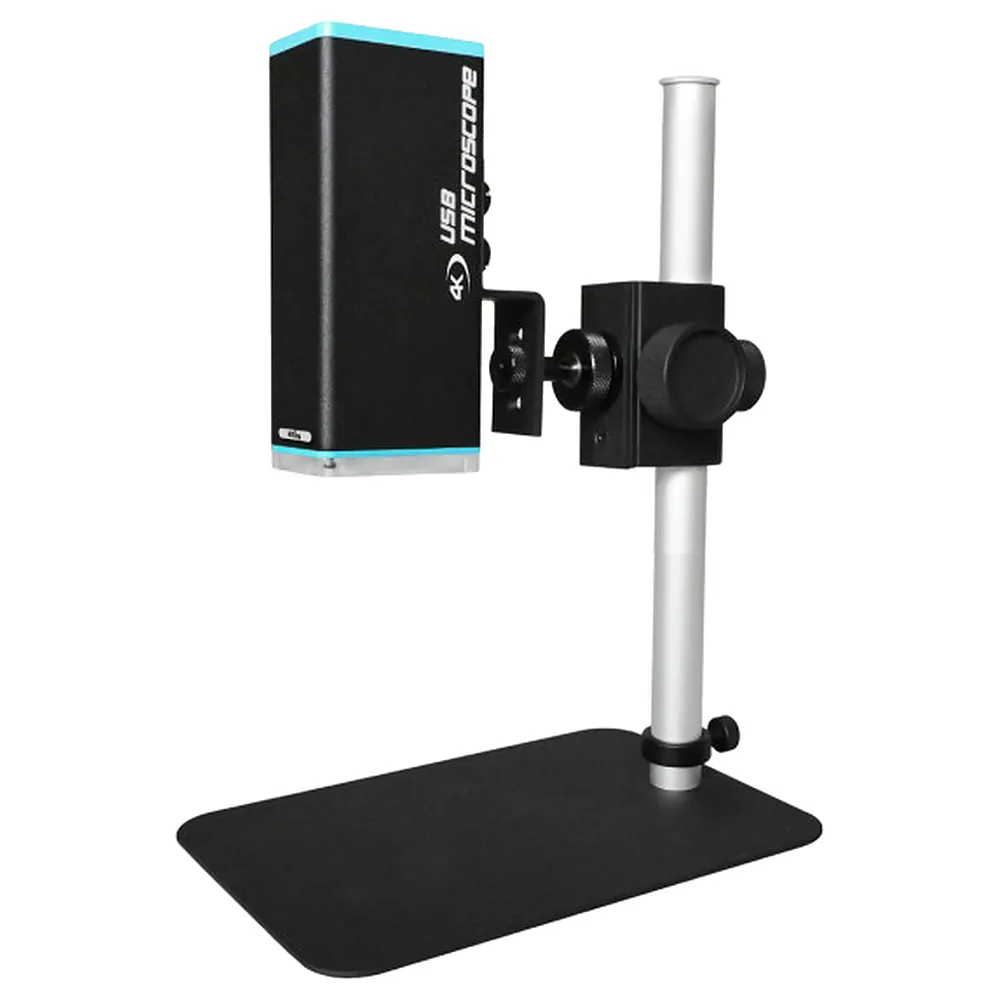

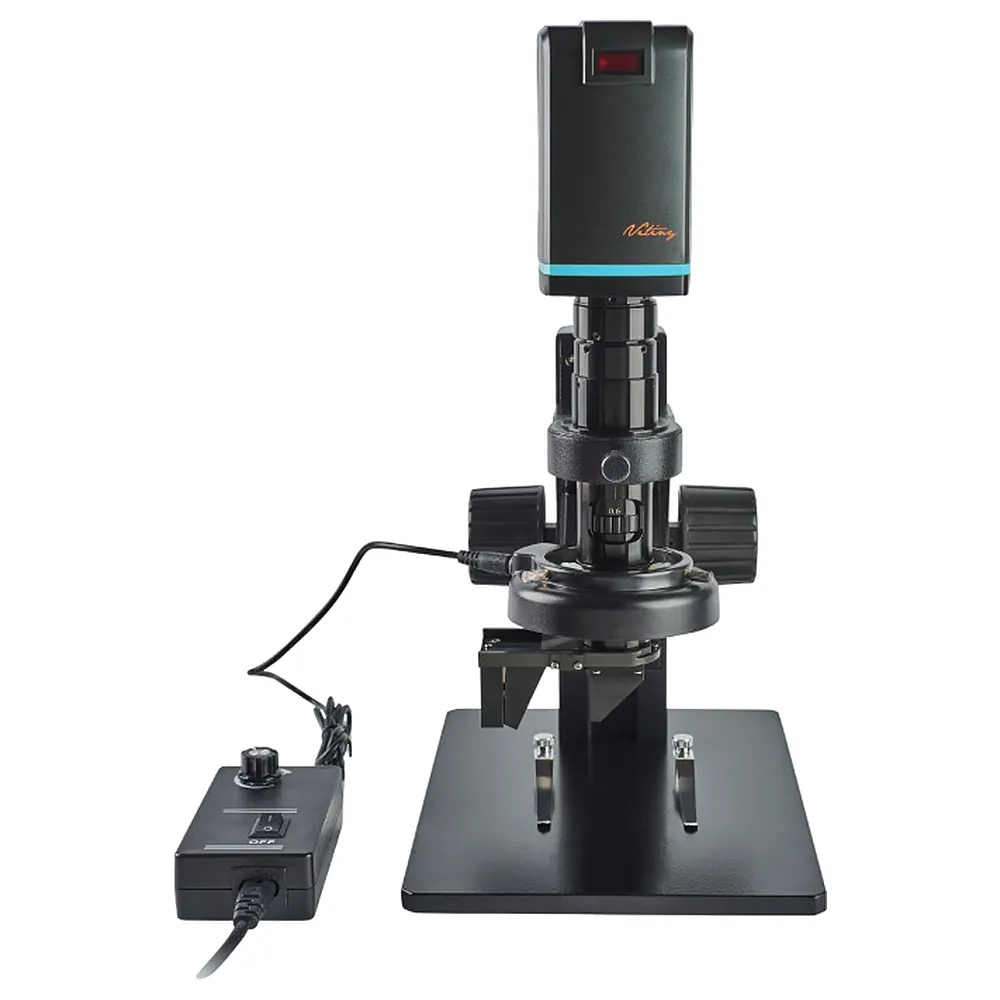

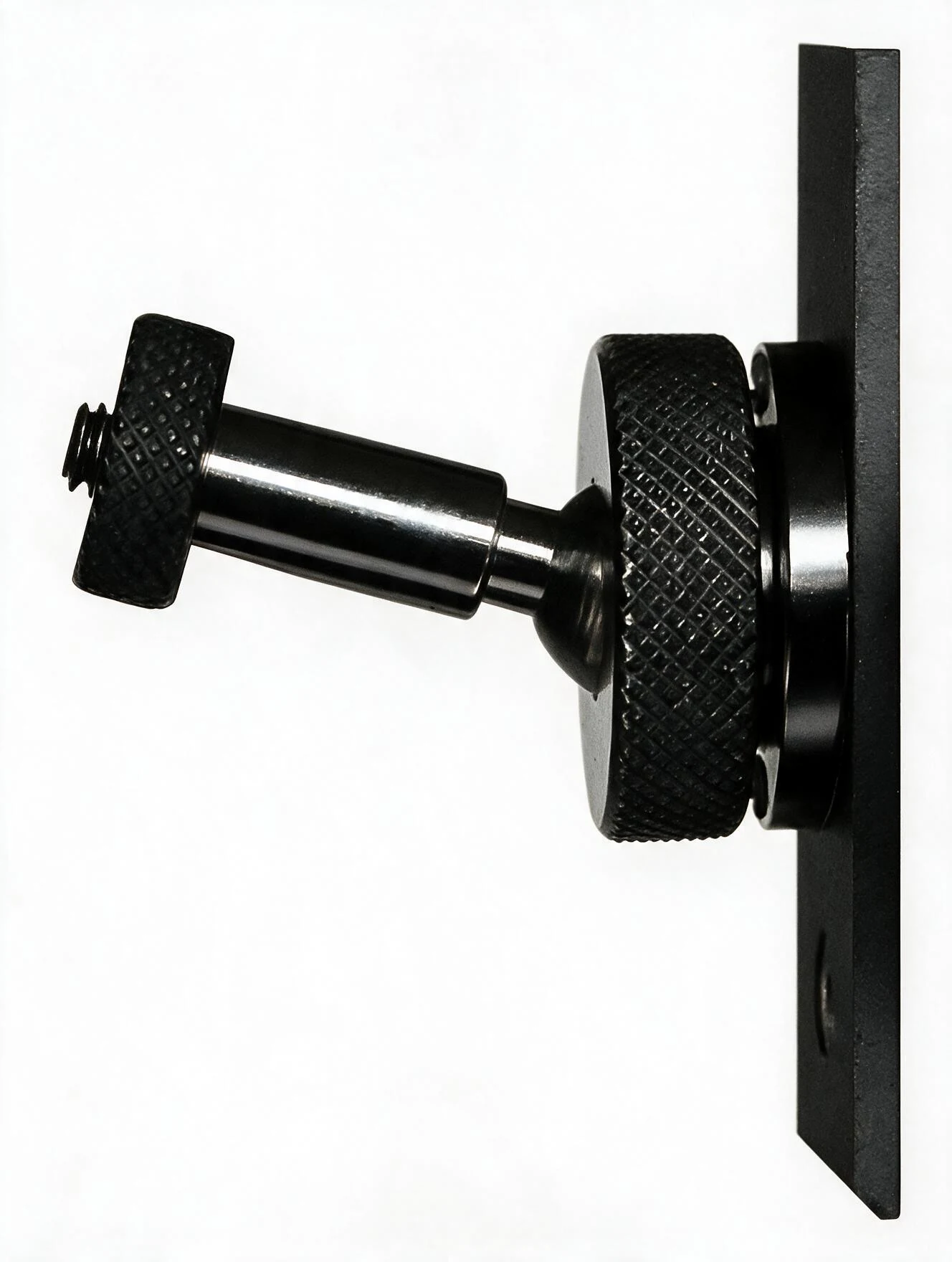

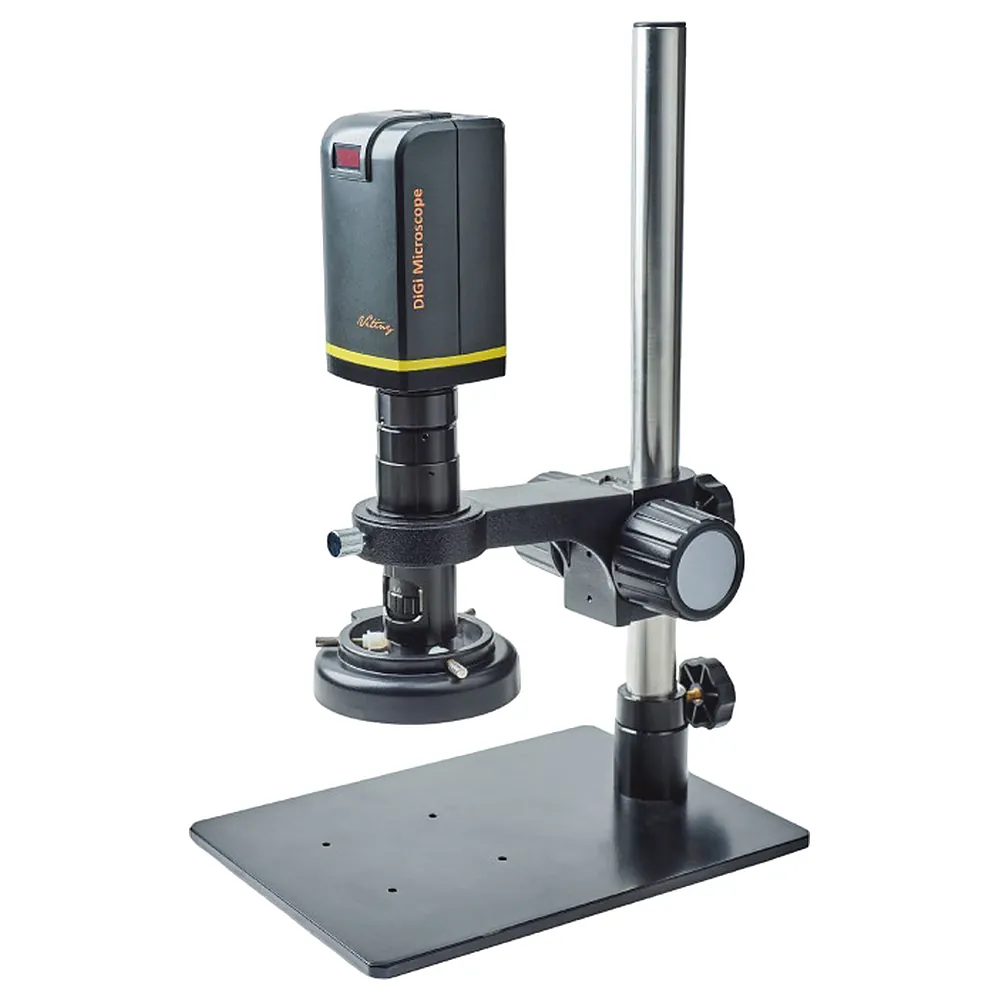

Statyw decyduje o tym, czy praca pod mikroskopem jest wygodna. Podstawa z płytą sprawdza się przy oględzinach niewielkich obiektów, a ramię z uchwytem obrotowym mocowane do blatu daje swobodę ustawienia głowicy nad dowolnym punktem większej płytki.
