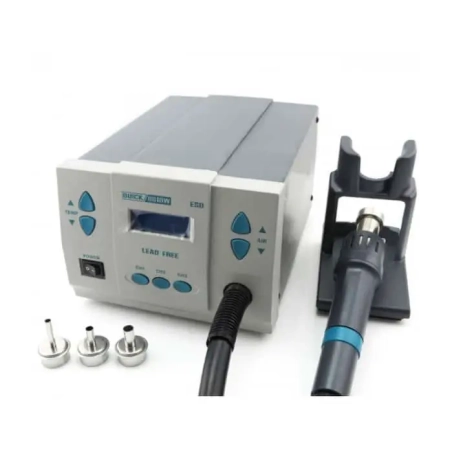

Stacja lutownicza Quick 861DW ESD HOT AIR 1000 W
Koszt wysyłki: od 0,00 zł
Kod producenta: 861DW
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Quick 861DW ESD to profesjonalna stacja lutownicza z nadmuchem gorącego powietrza o mocy 1000 W, przeznaczona do montażu i demontażu elementów SMD. Reguluje temperaturę w zakresie 100–500°C i przepływ powietrza 1–120 l/min, ma trzy programowalne kanały i wykonanie antyelektrostatyczne (ESD Safe).
Do czego służy
Stacja hot air podaje strumień gorącego powietrza o kontrolowanej temperaturze i wydatku. To podstawowe narzędzie do pracy z elementami montowanymi powierzchniowo — pozwala rozgrzać wszystkie wyprowadzenia układu naraz i zdjąć go z płytki bez uszkodzenia sąsiednich komponentów.
Quick 861DW obsługuje typowe obudowy spotykane w serwisie elektroniki: SOIC, CHIP, QFP, PLCC oraz BGA. Poza lutowaniem stosuje się ją też do suszenia, usuwania lakieru, topienia i nagrzewania.
Co wyróżnia ten model

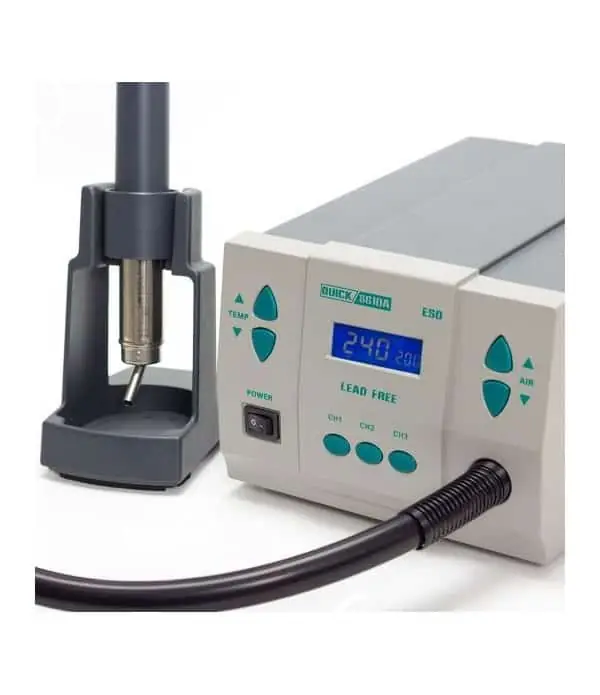

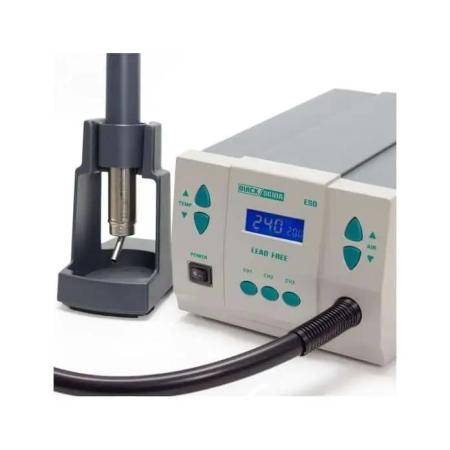

- Trzy kanały pamięci CH1, CH2, CH3. Każdy zapamiętuje własną temperaturę i przepływ powietrza. Przy pracy z kilkoma typami obudów nie trzeba za każdym razem przestawiać parametrów od nowa.
- Silnik bezszczotkowy. Daje szeroki i płynny zakres regulacji przepływu, a przy tym nie zużywa szczotek — to element, który w tańszych stacjach pada jako pierwszy.
- Regulacja w zamkniętej pętli. Czujnik temperatury na bieżąco koryguje moc grzania, więc temperatura na dyszy trzyma się zadanej wartości także przy zmianie przepływu.
- Automatyczne chłodzenie. Po odłożeniu rączki stacja przedmuchuje element grzejny, co wydłuża jego żywotność. Nie wolno odłączać zasilania, zanim ten cykl się skończy.
- Automatyczne usypianie. Programowane czasowo oraz wyzwalane odłożeniem rączki na podstawkę.
- Blokada ustawień hasłem. Przydatna tam, gdzie przy jednym stanowisku pracuje kilka osób, a parametry procesu są ustalone i nie powinny być zmieniane dowolnie.
- Wykonanie ESD Safe. Obudowa i rączka nie gromadzą ładunku, więc stacja może stać w strefie EPA bez tworzenia zagrożenia dla montowanych podzespołów.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Zakres temperatur | 100–500°C |
| Przepływ powietrza | 1–120 l/min |
| Zasilanie | 230 V AC, 50/60 Hz |
| Moc | 1000 W |
| Regulacja temperatury | elektroniczna, w zamkniętej pętli z czujnikiem |
| Silnik dmuchawy | bezszczotkowy |
| Wyświetlacz | cyfrowy, podświetlany |
| Kanały pamięci | 3 (CH1, CH2, CH3) |
| Wymiary | 188 × 245 × 135 mm |
| Waga | 3,65 kg |
| Wykonanie | antyelektrostatyczne (ESD Safe) |
| Zgodność | Dyrektywa 2002/95/WE (RoHS) |
Co jest w zestawie
- Stacja Quick 861DW ESD — panel ze zintegrowaną rączką na elastycznym przewodzie i wbudowanym przewodem zasilającym — 1 szt.
- Podstawka z uchwytem szybkiej wymiany grota — 1 szt.
- Nasadka z dyszą typ A1300, ø 8,4 × 17 mm — 1 szt.
- Nasadka z dyszą typ A1121, ø 6,4 × 17 mm — 1 szt.
- Nasadka z dyszą ø 5,0 × 25 mm — 1 szt.
- Bezpiecznik zapasowy 10 A / 250 V, ø 5 × 20 mm — 1 szt.
Na jakim stanowisku ją postawić
Stacja jest w wykonaniu ESD, ale sama w sobie nie tworzy strefy chronionej. Pełne stanowisko to uziemiona mata antystatyczna na blacie, opaska nadgarstkowa operatora podpięta do tego samego punktu uziemienia oraz stół antystatyczny. Do czyszczenia płytek po lutowaniu przyda się izopropanol.
Najczęstsze pytania
Do jakich elementów nadaje się stacja hot air?
Do elementów montowanych powierzchniowo — w opisie producenta wymienione są obudowy SOIC, CHIP, QFP, PLCC i BGA. Gorące powietrze rozgrzewa wszystkie wyprowadzenia jednocześnie, dzięki czemu układ można zdjąć w całości, bez podważania pojedynczych nóżek.
Czym różni się stacja hot air od zwykłej lutownicy?
Lutownica grzeje punktowo przez grot i nadaje się do elementów przewlekanych oraz pojedynczych wyprowadzeń. Stacja hot air grzeje strumieniem powietrza całą obudowę naraz — bez niej demontaż układu SMD z kilkudziesięcioma wyprowadzeniami jest praktycznie niewykonalny bez uszkodzenia płytki.
Po co trzy kanały pamięci?
Każdy kanał zapamiętuje własną parę: temperaturę i przepływ powietrza. Ustawia się je raz pod konkretne rodzaje pracy — na przykład osobno pod małe elementy, osobno pod duże obudowy — i przełącza jednym przyciskiem, zamiast przestawiać parametry przy każdej zmianie.
Co daje wykonanie ESD Safe?
Obudowa i rączka są wykonane z materiałów, które nie gromadzą ładunku elektrostatycznego. Dzięki temu stacja może stać w strefie EPA i nie stanowi źródła wyładowania, które mogłoby uszkodzić montowany podzespół. Wymagania dla wyposażenia strefy EPA opisuje norma PN-EN 61340-5-1.
Czy można wyłączyć stację zaraz po pracy?
Nie od razu. Po odłożeniu rączki uruchamia się automatyczny cykl chłodzenia, który przedmuchuje element grzejny. Odcięcie zasilania w trakcie tego cyklu skraca żywotność grzałki. Poczekaj, aż stacja sama zakończy chłodzenie.
Jakie dysze pasują do tej stacji?
W zestawie są trzy nasadki: A1300 ø 8,4 × 17 mm, A1121 ø 6,4 × 17 mm oraz ø 5,0 × 25 mm. Do innych rozmiarów obudów dokupuje się dysze osobno — w naszej ofercie są nasadki serii Quick do stacji hot air.
