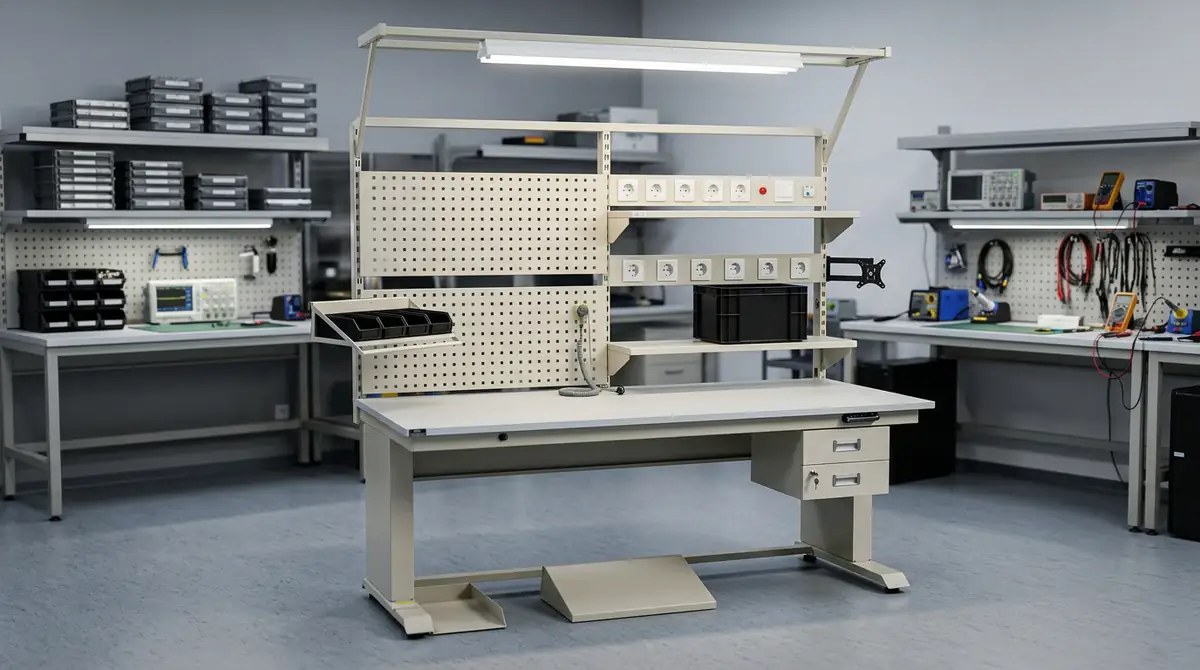

Stół antystatyczny odprowadza ładunki elektrostatyczne z blatu do uziemienia zamiast je gromadzić. W praktyce oznacza to blat o kontrolowanej rezystancji powierzchniowej połączony przewodem uziemiającym z instalacją. Zwykły stół warsztatowy tego nie robi — jego blat jest izolatorem i przy pracy z elektroniką sam staje się źródłem wyładowań.
Czym stół ESD różni się od zwykłego warsztatowego
| Stół ESD | Zwykły stół warsztatowy | |
|---|---|---|
| Blat | materiał o kontrolowanej rezystancji, odprowadzający ładunki | laminat lub drewno — izolator, gromadzi ładunki |
| Uziemienie | punkt uziemiający i przewód do instalacji | brak |
| Konstrukcja | elementy przewodzące połączone elektrycznie | połączenia bez znaczenia elektrycznego |
| Efekt przy pracy | ładunek spływa do ziemi, komponent bezpieczny | ładunek gromadzi się i rozładowuje przez element |
Różnica nie polega na wyglądzie. Stół ESD i zwykły stół montażowy mogą wyglądać identycznie — decyduje to, czy powierzchnia robocza ma kontrolowaną rezystancję i czy jest realnie połączona z uziemieniem.
Jak działa uziemienie stanowiska
Sam blat antystatyczny nic nie daje, dopóki nie jest połączony z ziemią. Kompletne stanowisko wygląda tak:
- Powierzchnia robocza — blat ESD albo zwykły blat z rozłożoną matą antystatyczną.
- Zatrzask lub oczko w macie albo punkt uziemiający w konstrukcji stołu.
- Przewód uziemiający z rezystorem — najczęściej 1 MΩ. Rezystor ogranicza prąd, gdyby stanowisko znalazło się pod napięciem, a jednocześnie pozwala ładunkom statycznym spływać.
- Punkt uziemienia — kołek uziemiający instalacji albo styk ochronny gniazda.
- Opaska nadgarstkowa operatora podpięta do tego samego punktu, żeby człowiek i blat były na tym samym potencjale.
Kolejność ma znaczenie: uziemiony blat przy nieuziemionym operatorze rozwiązuje tylko połowę problemu.
Co brać pod uwagę przy wyborze
Wymiary blatu
Punktem wyjścia jest to, co ma się na nim zmieścić: montowany wyrób, przyrządy pomiarowe, stacja lutownicza i miejsce na ręce. Blat za mały wymusza odkładanie elementów poza strefę chronioną, co niweczy sens całego stanowiska.
Nośność
Sprawdź obciążenie równomiernie rozłożone podane przez producenta i porównaj je z realną masą sprzętu, nie tylko wyrobu. Przyrządy pomiarowe i zasilacze laboratoryjne ważą więcej, niż się wydaje.
Regulacja wysokości
Regulacja pozwala dopasować stanowisko do operatora i do rodzaju pracy — inna wysokość sprawdza się przy montażu na siedząco, inna przy pracy na stojąco. Przy pracy zmianowej to realny czynnik ergonomiczny.
Wyposażenie dodatkowe
Nadbudowy, półki, oświetlenie i listwy zasilające porządkują stanowisko. Warto sprawdzić, czy elementy dodatkowe są objęte tym samym systemem uziemienia co blat.
Normy
Podstawowym dokumentem dla stanowisk ESD jest PN-EN 61340-5-1 — norma opisująca ochronę przyrządów elektronicznych przed elektrycznością statyczną. Określa m.in. wymagania wobec powierzchni roboczych i systemu uziemienia w strefie EPA.
Meble przemysłowe podlegają dodatkowo normom konstrukcyjnym, m.in. PN-EN 13150 dla stołów roboczych i PN-EN 14727 dla mebli laboratoryjnych.
Kompletowanie stanowiska
Stół to jeden element. Pełne stanowisko ESD tworzą jeszcze: mata antystatyczna na blat i pod nogi, krzesło antystatyczne z przewodzącymi kółkami, rękawiczki antystatyczne oraz odzież ESD. Stoły antystatyczne produkujemy w kilku szerokościach, z regulacją i bez.
Najczęstsze pytania
Czym stół antystatyczny różni się od zwykłego warsztatowego?
Blatem i uziemieniem. Blat stołu ESD ma kontrolowaną rezystancję powierzchniową i jest połączony przewodem z uziemieniem, dzięki czemu ładunki spływają do ziemi. Zwykły blat laminowany jest izolatorem — gromadzi ładunek, który rozładowuje się przez montowany element.
Czy wystarczy położyć matę antystatyczną na zwykłym stole?
Tak, to działające i tańsze rozwiązanie — pod warunkiem, że mata jest realnie uziemiona przewodem z rezystorem, a nie tylko rozłożona. Sama mata bez podłączenia nie chroni niczego. Stół ESD ma tę przewagę, że uziemiona jest cała konstrukcja, także rama i półki.
Jak sprawdzić, czy stanowisko jest poprawnie uziemione?
Pomiarem rezystancji do punktu uziemienia miernikiem przeznaczonym do pomiarów ESD. Sam ogląd nie wystarcza — przewód może być podpięty, a styk utleniony. W strefach EPA pomiary wykonuje się okresowo i dokumentuje.
Po co w przewodzie uziemiającym rezystor 1 MΩ?
Ze względów bezpieczeństwa operatora. Ogranicza prąd, gdyby stanowisko przypadkowo znalazło się pod napięciem, a jednocześnie pozwala ładunkom elektrostatycznym swobodnie spływać do ziemi. Bezpośrednie zwarcie do ziemi bez rezystora jest niebezpieczne dla człowieka.
Jaki rozmiar stołu ESD wybrać?
Tyle, żeby zmieścił się montowany wyrób, przyrządy i wygodne miejsce na ręce. Za mały blat wymusza odkładanie elementów poza strefę chronioną. Sprawdź też nośność — zasilacze i przyrządy pomiarowe ważą więcej, niż się zakłada.
Czy stół ESD wymaga specjalnej instalacji elektrycznej?
Nie wymaga osobnej instalacji, ale musi mieć dostęp do sprawnego uziemienia — kołka uziemiającego albo styku ochronnego gniazda. Jeżeli instalacja w hali budzi wątpliwości, warto zlecić jej sprawdzenie przed uruchomieniem strefy EPA.
