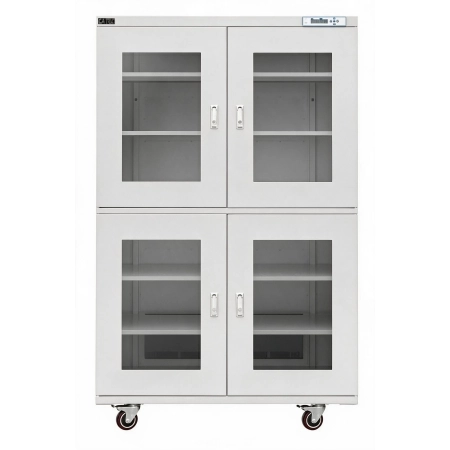

Szafa klimatyczna 1436 L, wilgotność 20-60% RH, sterowanie automatyczne, 4 drzwi – DRY1436A-4

Szafa klimatyczna DRY1436A-4 o pojemności 1436 litrów to szafa magazynowa o pojemności 1436 litrów z automatyczną regulacją wilgotności w zakresie 20-60% RH, na kołach, z podziałem na osobno otwierane komory.

Po co przechowywać komponenty w suchym powietrzu

Obudowy układów scalonych z tworzywa chłoną wilgoć z otoczenia. Wchłonięta woda odparowuje gwałtownie w chwili lutowania rozpływowego, gdy element przekracza 200 °C — para rozrywa obudowę od środka (zjawisko znane jako popcorning) albo powoduje rozwarstwienia niewidoczne z zewnątrz. Element przechodzi kontrolę, a uszkodzenie ujawnia się u klienta.

Standard IPC/JEDEC J-STD-033B przypisuje elementom poziom wrażliwości MSL i określa dopuszczalny czas przebywania poza opakowaniem hermetycznym. Przechowywanie w powietrzu poniżej 5% RH zatrzymuje odliczanie tego czasu — element może czekać na montaż bez utraty przydatności i bez wygrzewania.

Dane techniczne

Magazyn, nie szafka podręczna

1436 litrów to pojemność magazynowa — szafa przyjmuje całe partie rolek, tacek i kartonów. Komory otwierane są osobno, więc otwarcie jednej nie wypuszcza suchego powietrza z pozostałych. Przy szafie jednokomorowej każde otwarcie drzwi resetuje warunki w całej objętości.

Zakres 20–60% RH odpowiada składowaniu materiałów, dla których liczy się stabilna i umiarkowana wilgotność, a nie ekstremalnie niski poziom: opakowań, dokumentacji, wyrobów gotowych, komponentów o niskich poziomach MSL. Do elementów wymagających poziomu poniżej 5% RH według J-STD-033B przeznaczone są szafy z zakresem 1–10%.

Wykonanie

• Czujnik wilgotności Honeywell, błąd pomiaru ±3% RH
• Wyświetlacz LED — czerwone cyfry pokazują temperaturę, zielone wilgotność względną
• Korpus z blachy zimnowalcowanej 1 mm i 1,2 mm, konstrukcja wzmocniona
• Szyba drzwiowa hartowana 3,2 mm, zamek cynkowo-aluminiowy z uszczelnieniem
• Malowanie proszkowe DuPont, zgodne z RoHS, odporne na korozję
• Zasilanie AC 85–265 V, 50/60 Hz — sygnalizacja alarmowa, dwa bezpieczniki (czynny i zapasowy)
• Półki przestawiane co 2,5 cm, obciążalność do 100 kg
• Opcjonalna rejestracja temperatury i wilgotności przez USB

Jak czytać oznaczenie modelu

Kod składa się z pojemności i liter opisujących zakres regulacji: A = 20–60% RH, B = 10–20% RH, C = 1–10% RH, U = 1–5% RH, D = 1–60% RH z generatorem azotu. Litera E przed nimi oznacza wykonanie ESD. Cyfra po myślniku przy dużych szafach to liczba komór.
