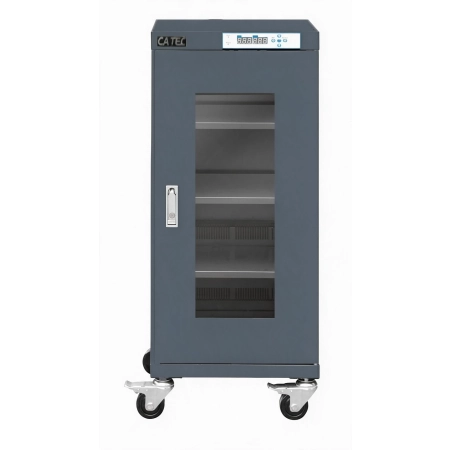

Szafa klimatyczna ESD 160 L, wilgotność 1-60% RH, azot – DRY160ED

Szafa klimatyczna ESD DRY160ED o pojemności 160 litrów utrzymuje wilgotność w zakresie 1-60% RH przez przedmuchiwanie wnętrza azotem. Zadany poziom osiąga w kilka minut, a nie w kilkanaście godzin, i pobiera przy tym średnio 8 W.

Po co przechowywać komponenty w suchym powietrzu

Obudowy układów scalonych z tworzywa chłoną wilgoć z otoczenia. Wchłonięta woda odparowuje gwałtownie w chwili lutowania rozpływowego, gdy element przekracza 200 °C — para rozrywa obudowę od środka (zjawisko znane jako popcorning) albo powoduje rozwarstwienia niewidoczne z zewnątrz. Element przechodzi kontrolę, a uszkodzenie ujawnia się u klienta.

Standard IPC/JEDEC J-STD-033B przypisuje elementom poziom wrażliwości MSL i określa dopuszczalny czas przebywania poza opakowaniem hermetycznym. Przechowywanie w powietrzu poniżej 5% RH zatrzymuje odliczanie tego czasu — element może czekać na montaż bez utraty przydatności i bez wygrzewania.

Dane techniczne

Osuszanie azotem — minuty zamiast dni

Szafa ma zawór elektromagnetyczny i przyłącze gazu. Gdy wilgotność przez 15 sekund utrzymuje się powyżej nastawy, zawór otwiera dopływ azotu i wypycha wilgotne powietrze z komory; po zejściu poniżej wartości docelowej zamyka się automatycznie. Zamiast pochłaniać wilgoć — usuwa ją razem z powietrzem, dlatego wynik jest w kilka minut.

Producent zaleca nastawę 5% RH przy pracy w zakresie 1–10%. Ustawienie poniżej 3% RH powoduje częstsze otwieranie zaworu i wyraźnie większe zużycie gazu. Azot musi być czysty — olej i cząstki stałe uszkadzają zawór.

Zamiast azotu można podać sprężone powietrze, jeżeli jest odpowiednio osuszone i przefiltrowane. Średni pobór mocy w tym trybie to około 8 W, bo szafa nie zasila modułu osuszającego.

Wykonanie

• Czujnik wilgotności Honeywell, błąd pomiaru ±3% RH
• Wyświetlacz LED — czerwone cyfry pokazują temperaturę, zielone wilgotność względną
• Korpus z blachy zimnowalcowanej 1 mm i 1,2 mm, konstrukcja wzmocniona
• Szyba drzwiowa hartowana 3,2 mm, zamek cynkowo-aluminiowy z uszczelnieniem
• Malowanie proszkowe DuPont, zgodne z RoHS, odporne na korozję
• Zasilanie AC 85–265 V, 50/60 Hz — sygnalizacja alarmowa, dwa bezpieczniki (czynny i zapasowy)
• Półki przestawiane co 2,5 cm, obciążalność do 100 kg
• Opcjonalna rejestracja temperatury i wilgotności przez USB

Wykonanie ESD

Litera E w oznaczeniu modelu oznacza wersję antystatyczną: powierzchnie i kółka nie gromadzą ładunku, więc szafa może stać wewnątrz strefy EPA i być otwierana przez operatora z opaską, bez wynoszenia komponentów poza strefę. Szafa bez wykonania ESD postawiona w EPA staje się w niej wyrwą — obudowa z powłoką izolacyjną naładuje się przy każdym otarciu.

Jak czytać oznaczenie modelu

Kod składa się z pojemności i liter opisujących zakres regulacji: A = 20–60% RH, B = 10–20% RH, C = 1–10% RH, U = 1–5% RH, D = 1–60% RH z generatorem azotu. Litera E przed nimi oznacza wykonanie ESD. Cyfra po myślniku przy dużych szafach to liczba komór.
