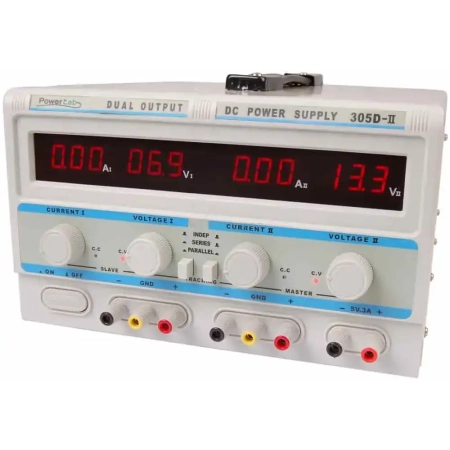

Zasilacz laboratoryjny AC/DC PowerLab 30V/5A DC + 30V/2A AC
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 30v-led
Kod producenta: 30v-led
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zasilacz laboratoryjny stabilizowany z płynną regulacją napięcia i prądu.. Pracuje w trybie stabilizacji napięcia CV i stabilizacji prądu CC z automatycznym przełączaniem.
Do czego służy
Zasilacz laboratoryjny dostarcza napięcie stałe o wartości ustawianej płynnie w całym zakresie i utrzymuje ją niezależnie od tego, ile prądu pobiera układ. To podstawowe wyposażenie każdego stanowiska, na którym uruchamia się elektronikę — od prototypu na płytce stykowej po serwis gotowego urządzenia.
Kluczowa jest praca w dwóch trybach. W trybie CV (stabilizacji napięcia) zasilacz trzyma zadane napięcie i oddaje tyle prądu, ile układ pobiera. Gdy pobór przekroczy nastawiony limit, urządzenie samo przechodzi w tryb CC (stabilizacji prądu) i obniża napięcie, żeby prąd nie wzrósł ponad zadaną wartość. Dzięki temu ograniczenie prądowe działa jak bezpiecznik nastawiany pokrętłem — przy zwarciu albo błędzie montażowym zasilacz nie pozwoli spalić układu.
Cechy modelu
- Wyposażony w duże czytelne wyświetlacze LED, pojedyncze wyjście oraz zabezpieczenie przeciwzwarciowe.
- Zasilacz odznacza się wysoką precyzją działania, nowoczesnym wzornictwem i solidnym wykonaniem.Płynna regulacja napięcia i prądu w pełnym zakresie
- Praca w trybie stabilizacji napięcia wyjściowego CV lub prądu obciążenia CC (przełączane automatycznie)
- Możliwość ustawienia ograniczenia prądu obciążenia w dowolnym punkcie zakresu pracy
- Zabezpieczenie przed zwarciem i przeciążeniem
Dane techniczne
| Parametr | Wartość |
|---|---|
| Zakres regulacji DC | |
| napięcia | 0…30V prądu 0…5A |
| Zakres regulacji AC | |
| napięcia | 0…30V prądu 0…2A |
| Wyjście nieregulowane AC | 6.3V / 6A |
| Wymiary | 145 x 255 x 320 mm |
| Masa | 9,4kg |
| Napięcie zasilania | 220V AC +10%, 50/60Hz |
| Zabezpieczenia | zabezpieczenie przeciwzwarciowe (ograniczenie prądu obciążenia) |
| Stabilizacja napięciowa | |
| Napięciowy wsp. stabilizacji | ≤ 0,01% +2mV |
| Obciążeniowy wsp. stabilizacji | ≤ 0,01% +2mV |
| Tętnienia i szumy | ≤ 0.5mV rms |
| Czas powrotu | 100ms |
| Współczynnik temperaturowy | ≤ 200ppm/1°C |
| Stabilizacja prądowa | |
| Prądowy wsp. stabilizacji | ≤ 0,2% +3mA |
| Obciążeniowy wsp. stabilizacji | ≤ 0,2% +3mA |
| Tętnienia i szumy ≤ | 2mA rms |
| Dokładność wskazań | |
| napięcia | ± 1% ww + 1 cyfra |
| prądu | ± 1% ww + 1 cyfra |
| Środowisko pracy | 10°C÷40°C, RH<80% |
| Środowisko przechowywania | -10°C÷40°C, RH<80% |
Na jakim stanowisku go postawić
Przy pracy z elektroniką zasilacz stoi zwykle obok stacji lutowniczej. Jeżeli montujesz podzespoły wrażliwe na wyładowania, całe stanowisko powinno być uziemione: mata antystatyczna na blacie, opaska nadgarstkowa operatora i stół antystatyczny. Do lutowania przyda się stacja lutownicza, a do czyszczenia płytek izopropanol.
Najczęstsze pytania
Czym różni się tryb CV od CC?
W trybie CV zasilacz utrzymuje zadane napięcie i oddaje tyle prądu, ile pobiera układ. Gdy pobór osiągnie nastawiony limit, urządzenie samoczynnie przechodzi w tryb CC: utrzymuje stały prąd, obniżając napięcie. Przełączanie jest automatyczne, a aktywny tryb sygnalizowany na panelu.
Po co ustawiać ograniczenie prądowe?
To najtańsze zabezpieczenie prototypu. Ustawiasz limit nieco powyżej spodziewanego poboru i przy zwarciu albo błędzie montażowym zasilacz zamiast podać pełny prąd, zejdzie z napięciem. Zamiast spalonego układu masz zapaloną diodę CC.
Co oznaczają tętnienia i szumy w danych technicznych?
To resztkowe zaburzenia napięcia wyjściowego, podawane jako wartość skuteczna w mV. Im niższa wartość, tym czystsze zasilanie — ma to znaczenie przy układach analogowych, torach audio i pomiarach, a mniejsze przy zasilaniu logiki cyfrowej.
Czy zasilacz nadaje się do ładowania akumulatorów?
Do ładowania z kontrolą prądu tak, ale zasilacz laboratoryjny nie ma algorytmu ładowania ani odcięcia po naładowaniu — trzeba pilnować procesu samodzielnie. Do stałej pracy z akumulatorami lepsza jest dedykowana ładowarka.
Czy dostarczacie fakturę i gwarancję?
Tak. Do każdego zamówienia wystawiamy fakturę VAT, a sprzęt objęty jest gwarancją producenta. W razie pytań o dobór zakresu napięcia lub prądu napisz do nas przed zakupem.
