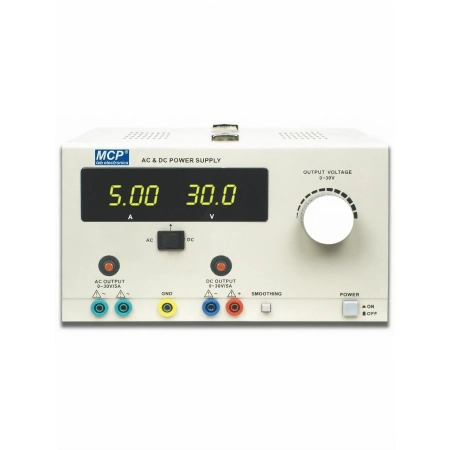

Zasilacz laboratoryjny MCP AD360-5 AC/DC 30 V/5 A, 150 VA

Zasilacz laboratoryjny MCP AD360-5 z wyjściem stałym i przemiennym, 30 V/5 A. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.

Dane techniczne

Dwa tryby pracy: CV i CC

Tryb CV (stabilizacja napięcia) utrzymuje zadaną wartość na wyjściu, dopóki pobór prądu mieści się w ustawionym limicie. Po przekroczeniu limitu zasilacz przechodzi w CC (stabilizacja prądu) — od tej chwili pilnuje prądu, a napięcie dopasowuje do obciążenia.

Ta zamiana ról jest podstawowym zabezpieczeniem stanowiska. Uruchamiając nieznany układ, ustawia się limit tuż powyżej spodziewanego poboru; jeżeli zasilacz od razu wchodzi w CC, w układzie jest zwarcie i nie trzeba tego szukać po zapachu.

Wyjście stałe i przemienne w jednym

Urządzenie łączy dwie funkcje: regulowane napięcie stałe do zasilania elektroniki i regulowane napięcie przemienne do badania obiektów pracujących na AC. Na jednym stanowisku zastępuje zasilacz laboratoryjny i autotransformator, co ma znaczenie zwłaszcza w serwisie i w pracowni dydaktycznej, gdzie miejsca na blacie jest mało, a rodzaj zadań zmienia się z dnia na dzień.

Gdzie się sprawdza

• serwis elektroniki — uruchamianie płytek z kontrolowanym limitem prądu
• prototypowanie — zasilanie układu przed wykonaniem docelowego zasilacza
• pomiary poboru — odczyt prądu w kolejnych stanach pracy urządzenia
• testy wygrzewania i obciążenia
• dydaktyka — pracownie elektroniki i elektrotechniki

Zasilacz na stanowisku ESD

Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
