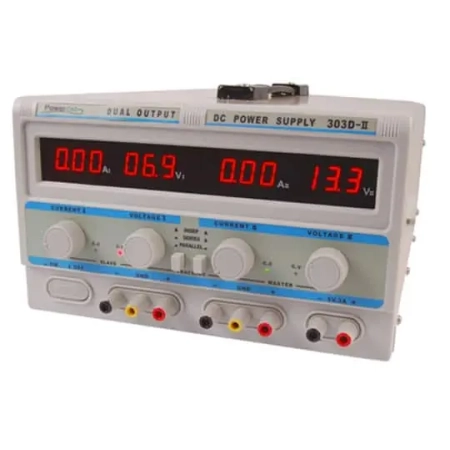

Zasilacz laboratoryjny PowerLab 303D-II 2×30V/3A + 5V/3A
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 303D-II
Kod producenta: 303D-II
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zasilacz laboratoryjny stabilizowany z płynną regulacją napięcia i prądu. Napięcie wyjściowe 2x(0÷30 V), prąd wyjściowy 2x(0÷3 A). Pracuje w trybie stabilizacji napięcia CV i stabilizacji prądu CC z automatycznym przełączaniem.
Do czego służy
Zasilacz laboratoryjny dostarcza napięcie stałe o wartości ustawianej płynnie w całym zakresie i utrzymuje ją niezależnie od tego, ile prądu pobiera układ. To podstawowe wyposażenie każdego stanowiska, na którym uruchamia się elektronikę — od prototypu na płytce stykowej po serwis gotowego urządzenia.
Kluczowa jest praca w dwóch trybach. W trybie CV (stabilizacji napięcia) zasilacz trzyma zadane napięcie i oddaje tyle prądu, ile układ pobiera. Gdy pobór przekroczy nastawiony limit, urządzenie samo przechodzi w tryb CC (stabilizacji prądu) i obniża napięcie, żeby prąd nie wzrósł ponad zadaną wartość. Dzięki temu ograniczenie prądowe działa jak bezpiecznik nastawiany pokrętłem — przy zwarciu albo błędzie montażowym zasilacz nie pozwoli spalić układu.
Cechy modelu
- Zasilacz laboratoryjny POWERLAB 303D-II 2x30V/3A, 5V/3A DC LED z płynną regulacją napięcia i prądu wyjściowego to idealne źródło prądu stałego dla celów laboratoryjnych, serwisowych i hobbystycznych.
- Wyposażony w duże czytelne wyświetlacze LED, podwójne wyjście regulowane (praca w trybie: niezależnym, szeregowym lub równoległym), wyjście stało-napięciowe oraz zabezpieczenie przeciwzwarciowe.
- Zasilacz odznacza się wysoką precyzją działania, nowoczesnym wzornictwem i solidnym wykonaniem.
- Płynna regulacja napięcia i prądu w pełnym zakresie
- Praca w trybie stabilizacji napięcia wyjściowego CV lub prądu obciążenia CC (przełączane automatycznie)
- Możliwość ustawienia ograniczenia prądu obciążenia w dowolnym punkcie zakresu pracy
- Możliwość pracy wyjść zasilacza w trybach: niezależnym, szeregowym lub równoległym
- Zabezpieczenie przed zwarciem i przeciążeniem
Dane techniczne
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 230VAC ±10% 50/60Hz |
| Napięcie wyjściowe | 2x(0÷30 V) |
| Prąd wyjściowy | 2x(0÷3 A) |
| Kanał stało-napięciowy | 5V 3A |
| Temperatura pracy | od -10°C do 40°C |
| Wilgotność powietrza | < 90% |
| Wyświetlacz typu LED | 31 cyfry |
| Dokładność wskazań napięcia | ± (1%+1c) |
| Dokładność wskazań prądu | ± (1%+1c) |
| Współczynnik stabilizacji napięcia CV | ?0.01% + 2mV |
| Współczynnik stabilizacji obciążenia CC | ?0.2% + 3mA |
| Tętnienia i szumy CV | ?1 mVrms |
| Tętnienia i szumy CC | ?3 mArms |
| Wymiary (wys., szer., gł.) | 170x343x360 cm |
| Waga | 8 kg |
Na jakim stanowisku go postawić
Przy pracy z elektroniką zasilacz stoi zwykle obok stacji lutowniczej. Jeżeli montujesz podzespoły wrażliwe na wyładowania, całe stanowisko powinno być uziemione: mata antystatyczna na blacie, opaska nadgarstkowa operatora i stół antystatyczny. Do lutowania przyda się stacja lutownicza, a do czyszczenia płytek izopropanol.
Najczęstsze pytania
Czym różni się tryb CV od CC?
W trybie CV zasilacz utrzymuje zadane napięcie i oddaje tyle prądu, ile pobiera układ. Gdy pobór osiągnie nastawiony limit, urządzenie samoczynnie przechodzi w tryb CC: utrzymuje stały prąd, obniżając napięcie. Przełączanie jest automatyczne, a aktywny tryb sygnalizowany na panelu.
Po co ustawiać ograniczenie prądowe?
To najtańsze zabezpieczenie prototypu. Ustawiasz limit nieco powyżej spodziewanego poboru i przy zwarciu albo błędzie montażowym zasilacz zamiast podać pełny prąd, zejdzie z napięciem. Zamiast spalonego układu masz zapaloną diodę CC.
Co oznaczają tętnienia i szumy w danych technicznych?
To resztkowe zaburzenia napięcia wyjściowego, podawane jako wartość skuteczna w mV. Im niższa wartość, tym czystsze zasilanie — ma to znaczenie przy układach analogowych, torach audio i pomiarach, a mniejsze przy zasilaniu logiki cyfrowej.
Jaki zakres napięcia i prądu ma ten model?
Napięcie wyjściowe regulowane w zakresie 2x(0÷30 V), prąd wyjściowy do 2x(0÷3 A). Obie wielkości ustawia się niezależnie, a pełną specyfikację znajdziesz w tabeli danych technicznych powyżej.
Czy zasilacz nadaje się do ładowania akumulatorów?
Do ładowania z kontrolą prądu tak, ale zasilacz laboratoryjny nie ma algorytmu ładowania ani odcięcia po naładowaniu — trzeba pilnować procesu samodzielnie. Do stałej pracy z akumulatorami lepsza jest dedykowana ładowarka.
Czy dostarczacie fakturę i gwarancję?
Tak. Do każdego zamówienia wystawiamy fakturę VAT, a sprzęt objęty jest gwarancją producenta. W razie pytań o dobór zakresu napięcia lub prądu napisz do nas przed zakupem.
