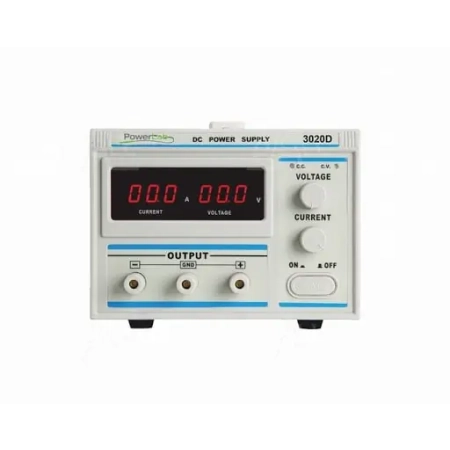

Zasilacz laboratoryjny PowerLab I-3020D DC 30V/20A, LED
Koszt wysyłki: od 0,00 zł
Numer katalogowy: I-3020D
Kod producenta: I-3020D
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zasilacz laboratoryjny stabilizowany z płynną regulacją napięcia i prądu. Napięcie wyjściowe 0-30V, prąd wyjściowy 0-20A. Pracuje w trybie stabilizacji napięcia CV i stabilizacji prądu CC z automatycznym przełączaniem.
Do czego służy
Zasilacz laboratoryjny dostarcza napięcie stałe o wartości ustawianej płynnie w całym zakresie i utrzymuje ją niezależnie od tego, ile prądu pobiera układ. To podstawowe wyposażenie każdego stanowiska, na którym uruchamia się elektronikę — od prototypu na płytce stykowej po serwis gotowego urządzenia.
Kluczowa jest praca w dwóch trybach. W trybie CV (stabilizacji napięcia) zasilacz trzyma zadane napięcie i oddaje tyle prądu, ile układ pobiera. Gdy pobór przekroczy nastawiony limit, urządzenie samo przechodzi w tryb CC (stabilizacji prądu) i obniża napięcie, żeby prąd nie wzrósł ponad zadaną wartość. Dzięki temu ograniczenie prądowe działa jak bezpiecznik nastawiany pokrętłem — przy zwarciu albo błędzie montażowym zasilacz nie pozwoli spalić układu.
Cechy modelu
- Czytelne cyfrowe wyświetlacze LED
- Praca w trybie stabilizacji napięcia (CV) lub prądu (CC)
- Zabezpieczenie przed zwarciem i przeciążeniem
Dane techniczne
| Parametr | Wartość |
|---|---|
| Napięcie wyjściowe DC | 0-30V |
| Prąd wyjściowy DC | 0-20A |
| Zasilanie | 220V AC ±10%, 50/60Hz |
| Wyświetlacz LED | 3 cyfry |
| Rozdzielczość wyświetlacza | 0,1V / 0,1A |
| Dokładność wskazań | ± 1% ± 1 cyfra |
| Stabilizacja napięciowa: | |
| Napięciowy wsp. stabilizacji | 0,1% |
| Obciążeniowy wsp. stabilizacji | 0,5% |
| Tętnienia i szumy | 0,5% Vp-p |
| Stabilizacja prądowa: | |
| Prądowy wsp. stabilizacji | 0,5% |
| Obciążeniowy wsp. stabilizacji | 0,5% |
| Tętnienia i szumy | 0,5% Vp-p |
| Zabezpieczenie zabezpieczenie przeciwzwarciowe (ograniczenie prądu obciążenia) | |
| Środowisko pracy -10C +40C wilgotność | < 90% |
| Środowisko przechowywania -10C +40C wilgotność < 80% | |
| Wymiary | 198x158x366mm |
| Masa | 3,80kg |
Na jakim stanowisku go postawić
Przy pracy z elektroniką zasilacz stoi zwykle obok stacji lutowniczej. Jeżeli montujesz podzespoły wrażliwe na wyładowania, całe stanowisko powinno być uziemione: mata antystatyczna na blacie, opaska nadgarstkowa operatora i stół antystatyczny. Do lutowania przyda się stacja lutownicza, a do czyszczenia płytek izopropanol.
Najczęstsze pytania
Czym różni się tryb CV od CC?
W trybie CV zasilacz utrzymuje zadane napięcie i oddaje tyle prądu, ile pobiera układ. Gdy pobór osiągnie nastawiony limit, urządzenie samoczynnie przechodzi w tryb CC: utrzymuje stały prąd, obniżając napięcie. Przełączanie jest automatyczne, a aktywny tryb sygnalizowany na panelu.
Po co ustawiać ograniczenie prądowe?
To najtańsze zabezpieczenie prototypu. Ustawiasz limit nieco powyżej spodziewanego poboru i przy zwarciu albo błędzie montażowym zasilacz zamiast podać pełny prąd, zejdzie z napięciem. Zamiast spalonego układu masz zapaloną diodę CC.
Co oznaczają tętnienia i szumy w danych technicznych?
To resztkowe zaburzenia napięcia wyjściowego, podawane jako wartość skuteczna w mV. Im niższa wartość, tym czystsze zasilanie — ma to znaczenie przy układach analogowych, torach audio i pomiarach, a mniejsze przy zasilaniu logiki cyfrowej.
Jaki zakres napięcia i prądu ma ten model?
Napięcie wyjściowe regulowane w zakresie 0-30V, prąd wyjściowy do 0-20A. Obie wielkości ustawia się niezależnie, a pełną specyfikację znajdziesz w tabeli danych technicznych powyżej.
Czy zasilacz nadaje się do ładowania akumulatorów?
Do ładowania z kontrolą prądu tak, ale zasilacz laboratoryjny nie ma algorytmu ładowania ani odcięcia po naładowaniu — trzeba pilnować procesu samodzielnie. Do stałej pracy z akumulatorami lepsza jest dedykowana ładowarka.
Czy dostarczacie fakturę i gwarancję?
Tak. Do każdego zamówienia wystawiamy fakturę VAT, a sprzęt objęty jest gwarancją producenta. W razie pytań o dobór zakresu napięcia lub prądu napisz do nas przed zakupem.
