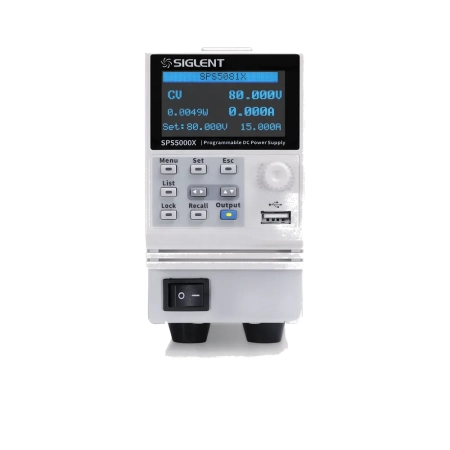

Zasilacz laboratoryjny programowalny Siglent SPS5081X DC 80 V/15 A, 360 W

Zasilacz laboratoryjny programowalny Siglent SPS5081X o wyjściu 80 V/15 A. Sterowany zdalnie, z możliwością programowania sekwencji napięć i prądów. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.

Dane techniczne

Stabilizacja napięcia i ograniczenie prądu

Zasilacz pracuje w jednym z dwóch trybów. Dopóki układ pobiera mniej prądu niż ustawiona granica, trzymane jest zadane napięcie — to tryb CV. Gdy pobór dojdzie do limitu, zasilacz przestaje trzymać napięcie i zaczyna trzymać prąd, obniżając napięcie tak, żeby limitu nie przekroczyć — to tryb CC.

W serwisie ważniejszy jest ten drugi tryb. Przed pierwszym włączeniem naprawianej płytki ustawia się niski limit prądu — wtedy zwarcie objawia się przejściem w CC i spadkiem napięcia, a nie spaloną ścieżką.

Co daje sterowanie z komputera

Zasilacz programowalny przyjmuje polecenia z komputera i potrafi odtworzyć zaprogramowaną sekwencję napięć oraz czasów. To zmienia charakter pracy: zamiast kręcić gałką i patrzeć, uruchamia się test, który wykonuje się tak samo za każdym razem i zostawia zapis.

• badanie zachowania układu przy zapadzie napięcia zasilania
• symulacja rozładowywania się akumulatora w czasie
• cykliczne załączanie i wyłączanie w teście wygrzewania
• rejestracja prądu pobieranego w kolejnych fazach pracy urządzenia

Przy pojedynczych naprawach to funkcja zbędna. Opłaca się tam, gdzie ten sam test powtarza się wielokrotnie albo trzeba go udokumentować.

Gdzie się sprawdza

• serwis elektroniki — uruchamianie płytek z kontrolowanym limitem prądu
• prototypowanie — zasilanie układu przed wykonaniem docelowego zasilacza
• pomiary poboru — odczyt prądu w kolejnych stanach pracy urządzenia
• testy wygrzewania i obciążenia
• dydaktyka — pracownie elektroniki i elektrotechniki

Zasilacz na stanowisku ESD

Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
