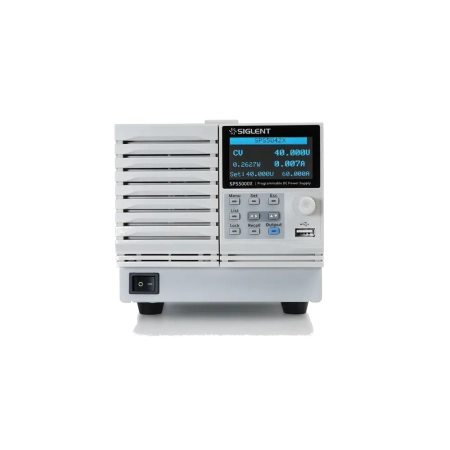

Zasilacz laboratoryjny programowalny Siglent SPS5082X DC 80 V/30 A, 720 W

Zasilacz laboratoryjny programowalny Siglent SPS5082X o wyjściu 80 V/30 A. Sterowany zdalnie, z możliwością programowania sekwencji napięć i prądów. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.

Dane techniczne

Dwa tryby pracy: CV i CC

Tryb CV (stabilizacja napięcia) utrzymuje zadaną wartość na wyjściu, dopóki pobór prądu mieści się w ustawionym limicie. Po przekroczeniu limitu zasilacz przechodzi w CC (stabilizacja prądu) — od tej chwili pilnuje prądu, a napięcie dopasowuje do obciążenia.

Ta zamiana ról jest podstawowym zabezpieczeniem stanowiska. Uruchamiając nieznany układ, ustawia się limit tuż powyżej spodziewanego poboru; jeżeli zasilacz od razu wchodzi w CC, w układzie jest zwarcie i nie trzeba tego szukać po zapachu.

Co daje sterowanie z komputera

Zasilacz programowalny przyjmuje polecenia z komputera i potrafi odtworzyć zaprogramowaną sekwencję napięć oraz czasów. To zmienia charakter pracy: zamiast kręcić gałką i patrzeć, uruchamia się test, który wykonuje się tak samo za każdym razem i zostawia zapis.

• badanie zachowania układu przy zapadzie napięcia zasilania
• symulacja rozładowywania się akumulatora w czasie
• cykliczne załączanie i wyłączanie w teście wygrzewania
• rejestracja prądu pobieranego w kolejnych fazach pracy urządzenia

Przy pojedynczych naprawach to funkcja zbędna. Opłaca się tam, gdzie ten sam test powtarza się wielokrotnie albo trzeba go udokumentować.

Gdzie się sprawdza

• serwis elektroniki — uruchamianie płytek z kontrolowanym limitem prądu
• prototypowanie — zasilanie układu przed wykonaniem docelowego zasilacza
• pomiary poboru — odczyt prądu w kolejnych stanach pracy urządzenia
• testy wygrzewania i obciążenia
• dydaktyka — pracownie elektroniki i elektrotechniki

Zasilacz na stanowisku ESD

Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
