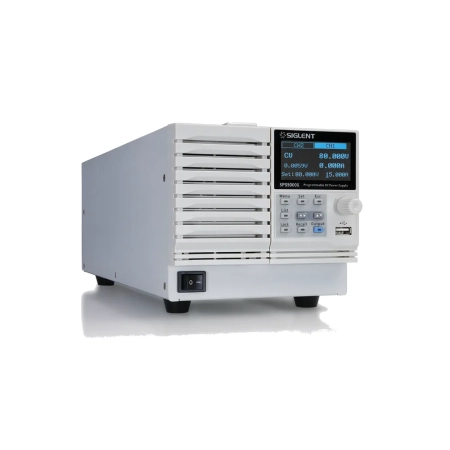

Zasilacz laboratoryjny wysokonapięciowy programowalny Siglent SPS5164X DC 160 V/7.5 A, 360 W

Zasilacz laboratoryjny wysokonapięciowy programowalny Siglent SPS5164X o wyjściu 160 V/7.5 A. Sterowany zdalnie, z możliwością programowania sekwencji napięć i prądów. Wersja wysokonapięciowa — wyjście wymaga zachowania zasad pracy pod napięciem. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.

Dane techniczne

Dwa tryby pracy: CV i CC

Tryb CV (stabilizacja napięcia) utrzymuje zadaną wartość na wyjściu, dopóki pobór prądu mieści się w ustawionym limicie. Po przekroczeniu limitu zasilacz przechodzi w CC (stabilizacja prądu) — od tej chwili pilnuje prądu, a napięcie dopasowuje do obciążenia.

Ta zamiana ról jest podstawowym zabezpieczeniem stanowiska. Uruchamiając nieznany układ, ustawia się limit tuż powyżej spodziewanego poboru; jeżeli zasilacz od razu wchodzi w CC, w układzie jest zwarcie i nie trzeba tego szukać po zapachu.

Co daje sterowanie z komputera

Zasilacz programowalny przyjmuje polecenia z komputera i potrafi odtworzyć zaprogramowaną sekwencję napięć oraz czasów. To zmienia charakter pracy: zamiast kręcić gałką i patrzeć, uruchamia się test, który wykonuje się tak samo za każdym razem i zostawia zapis.

• badanie zachowania układu przy zapadzie napięcia zasilania
• symulacja rozładowywania się akumulatora w czasie
• cykliczne załączanie i wyłączanie w teście wygrzewania
• rejestracja prądu pobieranego w kolejnych fazach pracy urządzenia

Przy pojedynczych naprawach to funkcja zbędna. Opłaca się tam, gdzie ten sam test powtarza się wielokrotnie albo trzeba go udokumentować.

Praca z wysokim napięciem

Przy napięciach powyżej 100 V zmienia się nie sposób obsługi, tylko zasady bezpieczeństwa. Wyjście takiego zasilacza jest niebezpieczne dla życia — dotknięcie zacisków pod napięciem może skończyć się porażeniem, a energia zgromadzona w kondensatorach badanego układu pozostaje groźna także po wyłączeniu zasilania.

• przewody i sondy muszą mieć izolację przewidzianą na napięcie robocze z zapasem
• układ podłącza się i rozłącza wyłącznie przy wyjściu wyłączonym
• po wyłączeniu trzeba odczekać na rozładowanie kondensatorów badanego układu
• stanowisko powinno być oznaczone i niedostępne dla osób postronnych

Typowe zastosowania to badanie lamp i wyładowczych źródeł światła, elementów piezoelektrycznych, izolacji, przetwornic wysokonapięciowych i układów zasilania w elektronice mocy.

Gdzie się sprawdza

• serwis elektroniki — uruchamianie płytek z kontrolowanym limitem prądu
• prototypowanie — zasilanie układu przed wykonaniem docelowego zasilacza
• pomiary poboru — odczyt prądu w kolejnych stanach pracy urządzenia
• testy wygrzewania i obciążenia
• dydaktyka — pracownie elektroniki i elektrotechniki

Zasilacz na stanowisku ESD

Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
