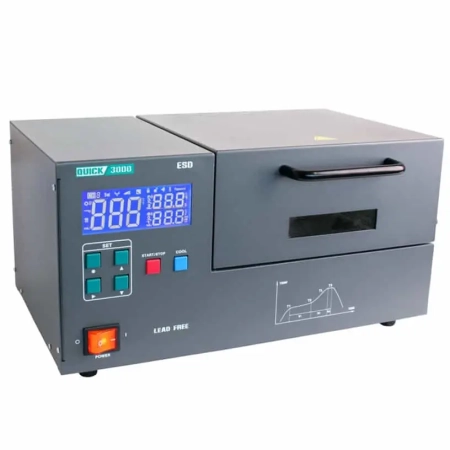

Zestaw do lutowania rozpływowego Quick 3000
Koszt wysyłki: od 0,00 zł
Numer katalogowy: Quick-3000
Kod producenta: 3000
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zestaw do lutowania rozpływowego z programowanym profilem temperaturowym. Zakres temperatur 50°C~300°C.
Do czego służy
Lutowanie rozpływowe polega na nałożeniu pasty lutowniczej, ułożeniu elementów i przeprowadzeniu całej płytki przez zaprogramowany profil temperaturowy. To metoda stosowana w produkcji seryjnej — zapewnia powtarzalność, której nie da się osiągnąć lutując ręcznie kolbą.
Cechy modelu
- Urządzenie wykorzystuje grzanie czarną podczerwienią i czujnik zamkniętej pętli dla zapewnienia stabilności temperatury i stabilnego sterowania temperaturą.
- Dolna grzałka to płytka ceramiczna generująca czarną podczerwień, natomiast górna grzałka jest wykonana w technologii świetlówek promieniujących podczerwienią. Taka kombinacja zapewnia maksymalne zminimalizowanie różnic temperatury na obiekcie BGA i chroni go przed zniszczeniem z powodu przegrzania oraz przed tak zwanymi zimnymi lutami.

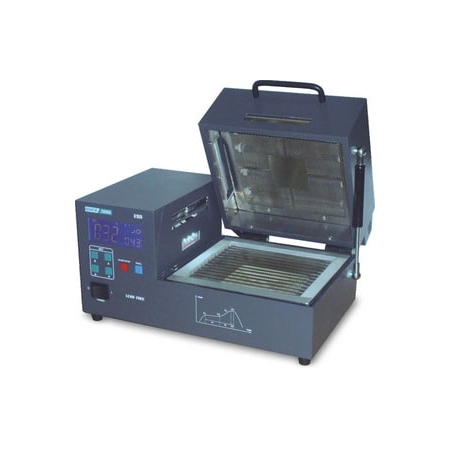

- Pokrywa jest wyposażona w okno rewizyjne przez które operator może obserwować przebieg procesu lutowania.
- Urządzenie wyposażone jest w diody doświetlające przestrzeń roboczą.
- Po uchyleniu pokrywy automatycznie uruchamiane są wentylatory w celu schłodzenia przestrzeni roboczej.
- Możliwość ustanowienia alarmu sygnalizującego otwarcie pokrywy w czasie obróbki elementów.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Napięcie sieciowe | 220~240V AC 50Hz |
| Górna sekcja grzejna | 500W |
| Dolna sekcja grzejna | 400W |
| Zakres temperatury | 50°C~300°C |
| Programowane parametry procesu | 10 grup |
| Obszar roboczy | 130 × 130 [mm] |
| Masa | 9kg |
| Wymiary | 355 × 225 × 180 [mm] |
Na jakim stanowisku go postawić
Sprzęt w wykonaniu ESD sam w sobie nie tworzy strefy chronionej. Pełne stanowisko to uziemiona mata antystatyczna na blacie, opaska nadgarstkowa operatora podpięta do tego samego punktu uziemienia oraz stół antystatyczny. Do czyszczenia płytek po lutowaniu przyda się izopropanol.
Najczęstsze pytania
Czym jest lutowanie rozpływowe?
Metodą, w której pastę lutowniczą nakłada się na pola lutownicze, układa elementy i przeprowadza całą płytkę przez zaprogramowany profil temperaturowy. Cyna rozpływa się jednocześnie we wszystkich spoinach.
Czym różni się od lutowania ręcznego?
Powtarzalnością. Ręcznie każda spoina powstaje w nieco innych warunkach; w procesie rozpływowym wszystkie przechodzą ten sam profil, co przy produkcji seryjnej jest jedyną drogą do stabilnej jakości.
Czy trzeba dobierać profil do każdej płytki?
Tak. Profil zależy od rodzaju pasty, masy laminatu i wielkości elementów. Urządzenie pozwala zapisać profile, więc raz dobrany parametr powtarza się przy kolejnych seriach.
W jakim zakresie temperatur pracuje Zestaw do lutowania rozpływowego Quick 3000?
Producent podaje zakres 50°C~300°C. Pełne parametry znajdziesz w tabeli danych technicznych powyżej.
