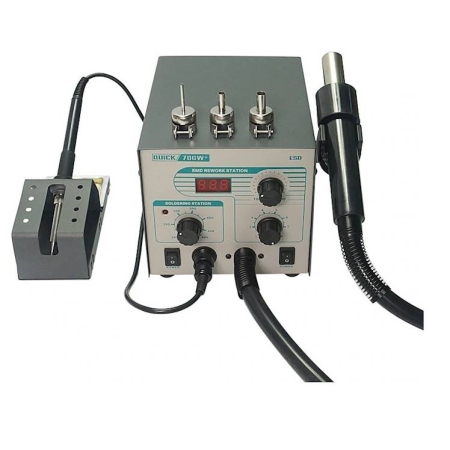

Quick 706W+ Zestaw lutowniczy stacja 50W + HOT AIR 580W

Quick 706W+ to zestaw dwóch urządzeń w jednej obudowie: stacji lutowniczej kolbowej 50 W i stacji na gorące powietrze 580 W. Dwa niezależne włączniki pozwalają używać ich osobno albo razem, więc jedno stanowisko obsługuje zarówno lutowanie przewlekane, jak i montaż oraz demontaż elementów SMD.

Co jest w zestawie

Panel sterujący z wyświetlaczem LCD, kolba lutownicza z podstawką, kolba hot air połączona z panelem wraz z własną podstawką, przewód zasilający i trzy nasadki typu „pipe”. Zestaw jest gotowy do pracy po rozpakowaniu — nie wymaga dokupowania sterownika ani osobnego zasilacza.

Stacja kolbowa 50 W

Regulacja temperatury w zakresie 200–480 °C w zamkniętej pętli: czujnik w grocie mierzy temperaturę na bieżąco, a sterownik dokłada mocy, gdy grot styka się z dużym polem miedzi. To właśnie ta pętla decyduje o tym, czy stacja utrzyma nastawę pod obciążeniem, a nie sama moc nominalna. Zakres do 480 °C obejmuje z zapasem spoiwa bezołowiowe SAC, które topią się przy 217–220 °C wobec 183 °C dla cyny z ołowiem.

Groty są wymienne i zgodne z serią stosowaną w stacji Quick 236 ESD, więc dobór końcówki pod konkretne zadanie nie wymaga szukania osobnego systemu.

Stacja hot air 580 W

Gorące powietrze reguluje się w zakresie 100–450 °C przy przepływie do 100 l/min. Duża moc grzania pozwala szybko dojść do temperatury pracy i utrzymać ją niezależnie od nastawionego przepływu — przy słabszych konstrukcjach zwiększenie nadmuchu wychładza strumień i lut przestaje płynąć. Powietrze zawirowane w elemencie grzejnym lepiej odbiera ciepło od grzałki, co poprawia stabilność strumienia.

Pompę napędza silnik bezszczotkowy, co oznacza cichszą pracę i brak szczotek do wymiany. Opcjonalne nasadki zgodne z Quick 855PG obejmują obudowy SOIC, CHIP, QFP, PLCC i BGA.

Do jakich prac się nadaje

Serwis elektroniki użytkowej, naprawa płytek z elementami przewlekanymi i powierzchniowymi, wymiana układów w obudowach QFP i PLCC, prototypowanie. Poza lutowaniem gorące powietrze przydaje się do zdejmowania lakieru ochronnego, obkurczania koszulek termokurczliwych i podgrzewania elementów przed demontażem.

Obudowa jest wykonana antyelektrostatycznie, więc urządzenie może stanąć na stanowisku w strefie EPA prowadzonej zgodnie z PN-EN 61340-5-1. Samo wykonanie ESD nie zastępuje maty i opaski — jest warunkiem, żeby stacja nie była źródłem ładunku.

Oszczędzanie energii i komunikaty

Funkcja automatycznego uśpienia schładza grzałkę do 100 °C i odcina zasilanie, gdy stacja nie jest używana. Skraca to czas pracy grzałki w wysokiej temperaturze, co bezpośrednio przekłada się na jej żywotność. Stan uśpienia oraz komunikaty o usterkach pokazuje wyświetlacz LCD z rozdzielczością 1 °C.
