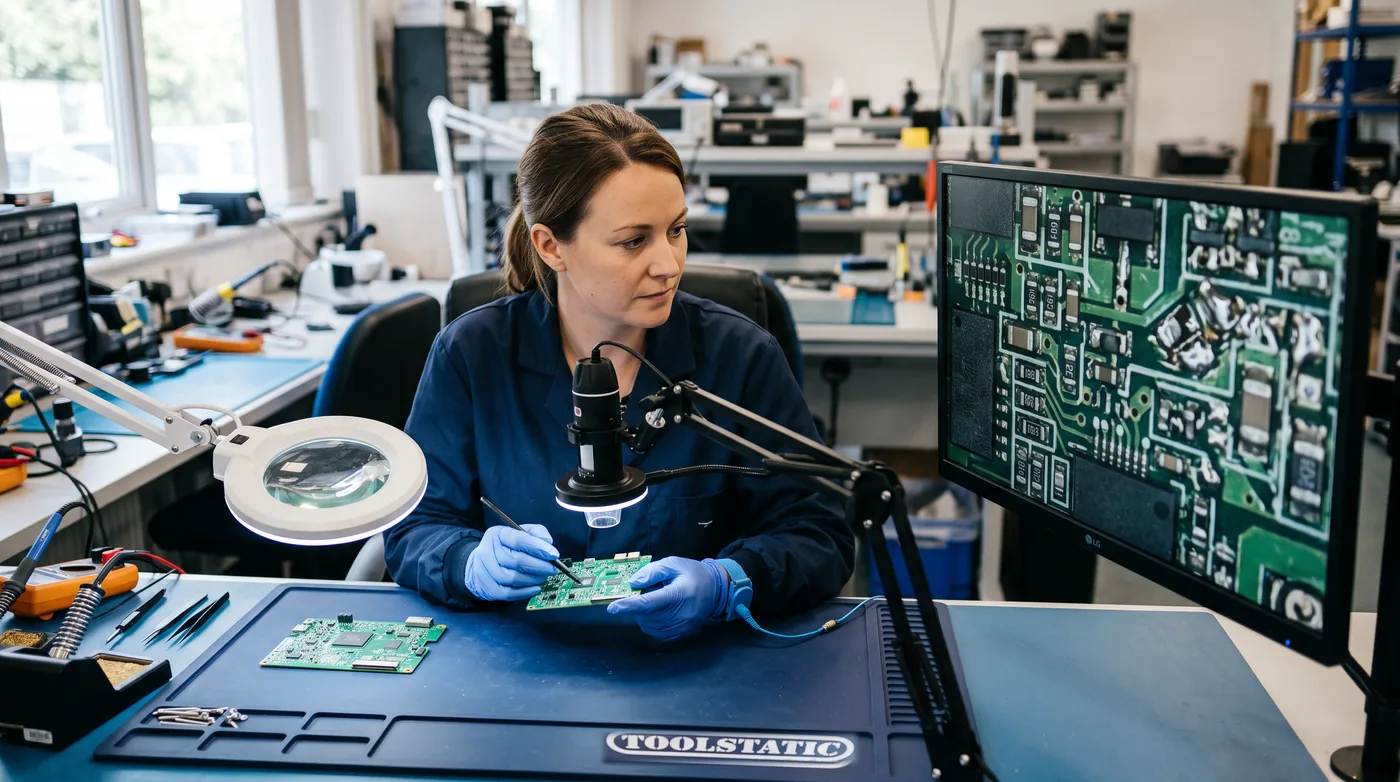

Lupa z lampą i mikroskop cyfrowy rozwiązują dwa różne problemy. Lupa daje powiększenie 1,75–4× przy dużym polu widzenia i długiej odległości roboczej — pracujesz pod nią rękami. Mikroskop cyfrowy daje 20–200× na ekranie, pozwala zapisać obraz i zmierzyć, co widać, ale odbiera bezpośredni kontakt wzroku z płytką. Wybór między nimi to nie kwestia budżetu, tylko tego, co robisz przy stanowisku.
Dwa narzędzia, dwie role
| Lupa z lampą | Mikroskop cyfrowy | |
|---|---|---|
| Powiększenie | 1,75–4× (3D–12D) | 20–200× i więcej |
| Pole widzenia | cała płytka lub jej duża część | fragment o boku kilkunastu milimetrów |
| Odległość robocza | 20–40 cm — mieści się ręka z narzędziem | 2–15 cm, zależnie od obiektywu |
| Gdzie patrzysz | przez soczewkę, na przedmiot | na ekran |
| Dokumentacja | brak | zdjęcie, film, pomiar, raport |
| Zmęczenie wzroku przy 8 h | umiarkowane | mniejsze — głowa w naturalnej pozycji |
| Naturalne zastosowanie | montaż, lutowanie, kontrola bieżąca | inspekcja końcowa, ocena lutów, reklamacje |
| Cena wejścia | niska | średnia do wysokiej |
Kluczowa różnica praktyczna: pod lupą się pracuje, w mikroskop się patrzy. Lupa z lampą jest narzędziem operatora wykonującego czynność. Mikroskop cyfrowy jest narzędziem osoby, która ocenia wynik tej czynności.
Dioptrie a powiększenie — jak to przeliczyć
Producenci lup podają moc optyczną w dioptriach (D), a nie w krotnościach. Przeliczenie jest proste: powiększenie = D / 4 + 1.
| Dioptrie | Powiększenie | Odległość robocza | Do czego |
|---|---|---|---|
| 3D | 1,75× | ok. 33 cm | montaż THT, praca całodzienna, duże pole widzenia |
| 5D | 2,25× | ok. 20 cm | najpopularniejszy kompromis — SMD 0805, złącza, luty |
| 8D | 3,00× | ok. 12,5 cm | drobne SMD, odczyt oznaczeń, kontrola lutów |
| 12D | 4,00× | ok. 8 cm | krótka inspekcja punktowa, nie do pracy ciągłej |
Im wyższa moc, tym krótsza odległość robocza i mniejsze pole widzenia — to zależność fizyczna, której nie da się obejść. Lupa 12D nie jest „lepsza" od 5D; jest po prostu do czegoś innego. Przy 12D odległość 8 cm oznacza, że pod soczewką nie zmieści się już ręka z lutownicą.
Dlatego praktycznym rozwiązaniem są lampy z dwoma soczewkami — główną 3D i dodatkową wkładką 12D w części pola. Pracujesz w powiększeniu 1,75× nad całą płytką, a gdy trzeba odczytać oznaczenie, przesuwasz płytkę pod wkładkę.
Średnica soczewki bywa ważniejsza od dioptrii
Soczewka 127 mm daje zauważalnie wygodniejszą pracę niż 90 mm przy tej samej mocy, bo pozwala trzymać głowę w większym zakresie pozycji, zanim obraz zacznie się zniekształcać na brzegu. Przy pracy ośmiogodzinnej to jest różnica między lampą, której się używa, a lampą, którą odsuwa się po godzinie. Największe modele mają soczewki prostokątne 180×108 mm — obejmują całą płytkę formatu Eurocard.
Lampy z lupą — typowe konfiguracje
- 8066LED-A 5D, soczewka 127 mm — najczęściej wybierana konfiguracja do montażu
- 8066 3D, soczewka 127 mm — większe pole widzenia do pracy całodziennej
- 8066D2LED-A 8D — wyższe powiększenie do drobnego SMD
- 8069D2LED-A 5D, 190×157 mm, ESD — duża soczewka prostokątna, wersja do strefy EPA
- 8093D8LED 3D+12D — dwie soczewki — praca 1,75× z wkładką 4×
- 8066HLED-UV 5D z LED UV — kontrola powłok konformalnych i śladów topnika
Kiedy lupa wystarcza
- Montaż i lutowanie ręczne. Potrzebujesz miejsca na ręce i narzędzia — mikroskop o odległości roboczej 5 cm tego nie da.
- Kontrola bieżąca podczas pracy. Spojrzenie na lut natychmiast po jego wykonaniu, bez odrywania się od stanowiska.
- Montaż THT i większe SMD (0805 i powyżej). Powiększenie 2–3× w zupełności wystarcza.
- Praca całodzienna. Lupa z dobrym, bezcieniowym oświetleniem LED męczy wzrok wyraźnie mniej niż praca gołym okiem przy 40 cm.
- Ograniczony budżet na stanowisko. Za cenę jednego mikroskopu wyposażysz kilka stanowisk w lampy z lupą.
Osobna uwaga o oświetleniu: przy lampie z lupą to ono, a nie optyka, decyduje o komforcie. Źródło LED SMD rozłożone pierścieniowo wokół soczewki daje światło bezcieniowe; pojedyncza świetlówka obrączkowa rzuca cień od narzędzia dokładnie tam, gdzie patrzysz. Warto też zwrócić uwagę na regulację mocy (modele 2–10 W) i barwę światła — chłodniejsza barwa poprawia kontrast przy ocenie lutów, cieplejsza jest mniej męcząca przy pracy długotrwałej.
Kiedy potrzebny jest mikroskop cyfrowy
- Ocena lutów wg IPC-A-610. Kryteria akceptacji dotyczą kształtu menisku i kąta zwilżania — bez powiększenia rzędu 30–50× ich po prostu nie widać.
- Dokumentacja i reklamacje. Zdjęcie wady z widoczną skalą rozstrzyga spór z dostawcą szybciej niż opis słowny.
- Pomiary. Oprogramowanie pomiarowe pozwala zmierzyć szerokość ścieżki, odstęp, wielkość pęcherza czy długość pęknięcia.
- Praca z 0402 i mniejszymi. Przy elementach 1×0,5 mm lupa 4× pokazuje kształt, ale nie pozwala ocenić jakości połączenia.
- Szkolenie i praca zespołowa. Obraz na ekranie widzi kilka osób naraz — przy okularze mikroskopu optycznego patrzy jedna.
- Inspekcja BGA i QFN od krawędzi. Mikroskop z regulowanym kątem i polaryzacją pokazuje to, czego lupa nie pokaże w ogóle.
HDMI czy USB — to nie jest szczegół
Sposób wyprowadzenia obrazu determinuje cały sposób pracy z mikroskopem.
| HDMI | USB | |
|---|---|---|
| Co potrzebujesz | monitor | komputer |
| Opóźnienie obrazu | praktycznie zerowe | zauważalne, zależne od komputera |
| Praca narzędziem pod obiektywem | naturalna | utrudniona przy większym opóźnieniu |
| Zapis i pomiary | wymaga rejestratora lub karty SD | natywny, w oprogramowaniu |
| Koszt stanowiska | monitor + mikroskop | komputer, który zwykle już stoi |
| Typowe użycie | inspekcja bieżąca, praca pod obiektywem | dokumentacja, pomiary, raporty |
Modele z obydwoma wyjściami (USB/HDMI) są rozwiązaniem najbardziej elastycznym: pracujesz na monitorze bez opóźnień, a gdy trzeba udokumentować wadę, przepinasz kabel do komputera. Jeśli mikroskop ma służyć głównie do pracy narzędziem pod obiektywem — celuj w HDMI.
Mikroskopy cyfrowe i akcesoria
- ViTiny UM08A — HDMI — praca na monitorze bez opóźnienia, podstawa stanowiska inspekcji
- ViTiny UM20 — USB/HDMI — dwa wyjścia: praca bieżąca i dokumentacja
- ViTiny UM22 — USB UHD 4K — rozdzielczość 4K do oceny drobnych wad
- ViTiny UM30 — USB/HDMI 4K — najwyższa rozdzielczość z obydwoma wyjściami
- ViTiny UM08D-CSZ064 — stereoskopowy — obraz przestrzenny do pracy narzędziem
- Statyw S109 (360°) — swobodne ustawienie kąta obserwacji
- Obiektyw PL-01 z polaryzacją — usuwa odblaski z lutów i powłok
- ViTiny IMB06 — rejestrator i oprogramowanie pomiarowe — zapis i pomiar bez komputera
Stereoskopia i polaryzacja — dwa dodatki, które robią różnicę
Mikroskop stereoskopowy daje obraz z odczuciem głębi. Przy patrzeniu na płaski ekran z jednego obiektywu ocena, czy grot dotyka już elementu, czy jest jeszcze milimetr wyżej, jest zaskakująco trudna. Wersje stereoskopowe rozwiązują to na poziomie optyki i są wyraźnie wygodniejsze wszędzie tam, gdzie pracuje się narzędziem pod obiektywem.
Polaryzacja usuwa odblaski. Lut jest powierzchnią lustrzaną i przy oświetleniu pierścieniowym odbija źródło światła prosto w obiektyw — w efekcie na środku każdego połączenia jest biała plama zamiast obrazu. Filtr polaryzacyjny ją wygasza i dopiero wtedy widać rzeczywisty kształt menisku. Przy ocenie lutów wg IPC-A-610 to nie jest dodatek, tylko warunek wykonania zadania.
Najczęstsze pytania
Ile dioptrii powinna mieć lupa z lampą do lutowania?
Do pracy całodziennej przy montażu i lutowaniu najlepiej sprawdza się 3D (1,75×) lub 5D (2,25×) — przy tych mocach odległość robocza wynosi 20–33 cm, więc pod soczewką mieści się ręka z lutownicą. Lupy 8D i 12D dają większe powiększenie, ale odległość robocza spada do 8–12 cm i nadają się tylko do krótkiej inspekcji punktowej, nie do pracy narzędziem.
Jak przeliczyć dioptrie na powiększenie?
Wzór to: powiększenie = dioptrie / 4 + 1. Stąd 3D odpowiada 1,75×, 5D to 2,25×, 8D to 3×, a 12D to 4×. Warto pamiętać, że im wyższa moc, tym krótsza odległość robocza i mniejsze pole widzenia — wyższa dioptria nie oznacza „lepszej" lupy, tylko lupę do innego zadania.
Czy mikroskop cyfrowy zastąpi lupę z lampą?
Nie w pracy narzędziem. Mikroskop cyfrowy ma odległość roboczą rzędu kilku centymetrów i wymaga patrzenia na ekran, co przy lutowaniu i montażu jest niewygodne. Lupa daje 20–40 cm miejsca na ręce i bezpośredni kontakt wzroku z płytką.
Te narzędzia są komplementarne: lupa na stanowisku montażowym, mikroskop na stanowisku kontroli. W praktyce większość warsztatów kupuje najpierw lampę z lupą do każdego stanowiska, a mikroskop jeden — wspólny, do inspekcji końcowej i dokumentacji.
Mikroskop z wyjściem HDMI czy USB?
HDMI, jeśli masz pracować narzędziem pod obiektywem — obraz na monitorze jest praktycznie bez opóźnienia, co przy ruchu ręki ma zasadnicze znaczenie. USB, jeśli priorytetem są zapis, pomiary i raporty, bo oprogramowanie pomiarowe działa po stronie komputera. Modele z obydwoma wyjściami pozwalają korzystać z każdej z tych ścieżek zależnie od zadania.
Po co mikroskopowi filtr polaryzacyjny?
Lut jest powierzchnią lustrzaną i przy oświetleniu pierścieniowym odbija źródło światła prosto w obiektyw, tworząc białą plamę na środku każdego połączenia. Filtr polaryzacyjny ją wygasza i dopiero wtedy widać rzeczywisty kształt menisku oraz kąt zwilżania. Przy ocenie połączeń według kryteriów IPC-A-610 jest to warunek wykonania zadania, a nie opcjonalny dodatek.
Czy lampa z lupą musi być w wersji ESD?
W strefie EPA — tak. Obudowa i ramię z tworzywa izolacyjnego, zawieszone kilkanaście centymetrów nad płytką, potrafią zgromadzić ładunek, który zniweczy działanie całej reszty wyposażenia stanowiska. Modele oznaczone jako ESD mają obudowę o kontrolowanej rezystancji i uziemione ramię.
Co daje mikroskop stereoskopowy przy lutowaniu?
Odczucie głębi. Przy obrazie z jednego obiektywu, wyświetlanym na płaskim ekranie, ocena odległości grota od elementu jest trudna i wymaga przyzwyczajenia. Wersja stereoskopowa rozwiązuje to na poziomie optyki i wyraźnie skraca czas potrzebny na opanowanie pracy pod mikroskopem.
Jak to zestawić w praktyce
Typowe, sprawdzone rozwiązanie w warsztacie serwisowym: lampa z lupą 5D o soczewce 127 mm na każdym stanowisku montażowym plus jeden mikroskop cyfrowy z wyjściem HDMI na stanowisku kontroli, z obiektywem polaryzacyjnym i statywem o regulowanym kącie. Taki zestaw obsługuje zarówno pracę bieżącą, jak i dokumentację wad, bez konieczności wyposażania każdego stanowiska w mikroskop.
