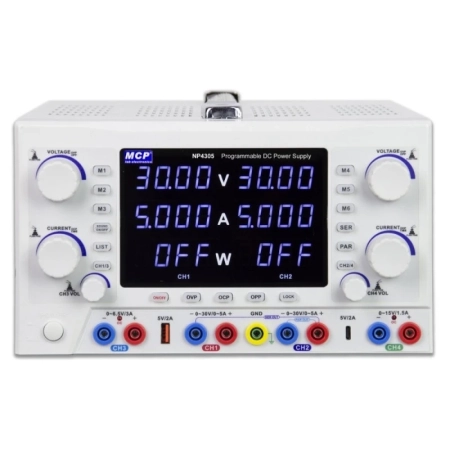

Zasilacz laboratoryjny MCP ND4305 DC 2x30 V/5 A + 15 V/1.5 A, 180 W
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 118339
Kod producenta: ND4305
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zasilacz laboratoryjny MCP ND4305 o wyjściu 30 V/5 A, 15 V/1.5 A, 6.5 V/3 A. Konstrukcja wielokanałowa — kanały można łączyć szeregowo dla zasilania symetrycznego albo równolegle dla większego prądu. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | ND4305 |
| Producent | MCP |
| Wyjścia regulowane | 30 V/5 A, 15 V/1.5 A, 6.5 V/3 A |
| Liczba kanałów | 2 |
| Moc wyjściowa | 180 W |
| Rodzaj wyjścia | stałe (DC) |
| Tryby pracy | CV (stabilizacja napięcia) i CC (stabilizacja prądu) |
Po co ograniczać prąd, skoro ustawia się napięcie
Napięcie mówi zasilaczowi, ile ma podać. Limit prądu mówi, kiedy ma przestać. Przy zwarciu albo błędzie montażowym układ spróbuje pobrać dowolnie dużo — ustawiony limit zamienia awarię w bezpieczne przejście w tryb stabilizacji prądu (CC), napięcie samo spada i nic się nie pali.
Dopóki pobór jest poniżej limitu, zasilacz pracuje w trybie CV i trzyma napięcie z zadaną dokładnością. Przejście między trybami jest automatyczne i sygnalizowane na panelu.
Po co więcej niż jeden kanał
Dwa niezależne kanały ustawione na to samo napięcie i połączone szeregowo dają szynę dodatnią i ujemną względem wspólnej masy — dokładnie to, czego potrzebują wzmacniacze operacyjne i tory analogowe. Połączone równolegle podwajają dostępny prąd przy tym samym napięciu.
Osobne stałe wyjście pomocnicze (najczęściej 5 V) zasila część cyfrową układu, nie zajmując przy tym kanału regulowanego. Dzięki temu jeden zasilacz obsługuje całą płytkę: analog, cyfrę i ewentualną logikę sterującą.
Gdzie się sprawdza
- serwis elektroniki — uruchamianie płytek z kontrolowanym limitem prądu
- prototypowanie — zasilanie układu przed wykonaniem docelowego zasilacza
- pomiary poboru — odczyt prądu w kolejnych stanach pracy urządzenia
- testy wygrzewania i obciążenia
- dydaktyka — pracownie elektroniki i elektrotechniki
Zasilacz na stanowisku ESD
Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
Najczęstsze pytania
Do czego służy ograniczenie prądu?
Chroni badany układ i sam zasilacz. Przy zwarciu lub błędzie montażowym zasilacz przechodzi w tryb stabilizacji prądu, obniża napięcie i nie pozwala pobrać więcej, niż ustawiono. Przed pierwszym uruchomieniem nieznanej płytki ustawia się limit tuż powyżej spodziewanego poboru.
Czy 30 V/5 A wystarczy do moich zastosowań?
Do elektroniki użytkowej, modułów i układów cyfrowych zwykle tak. Zasilacz dobiera się z zapasem około 20–30% ponad obliczony pobór — wyższy prąd znamionowy nie pogarsza dokładności przy małych obciążeniach, a daje margines na prądy rozruchowe.
Jak uzyskać zasilanie symetryczne?
Dwa kanały ustawia się na to samo napięcie i łączy szeregowo — punkt połączenia staje się masą, a końce dają szynę dodatnią i ujemną. Tego wymaga większość układów analogowych ze wzmacniaczami operacyjnymi.
Czy kanały można połączyć równolegle?
Tak, żeby uzyskać większy prąd przy tym samym napięciu. Oba kanały ustawia się wtedy na identyczne napięcie; w praktyce jeden przejmuje rolę nadrzędnego, a drugi za nim podąża.
Czy zasilacz nadaje się do ładowania akumulatorów?
Zasilacz laboratoryjny nie jest ładowarką — nie ma charakterystyki ładowania ani odcięcia po naładowaniu. W trybie stabilizacji prądu można nim doładować ogniwo, ale wymaga to stałego nadzoru i znajomości dopuszczalnych parametrów danego typu akumulatora.
Czy można go postawić na stanowisku ESD?
Tak, przy zachowaniu zasad strefy EPA — wspólny punkt uziemienia i obudowa, która nie gromadzi ładunku. Zasilacz nie zastępuje przy tym opaski ani maty antystatycznej, które pozostają podstawowym zabezpieczeniem według PN-EN 61340-5-1.
