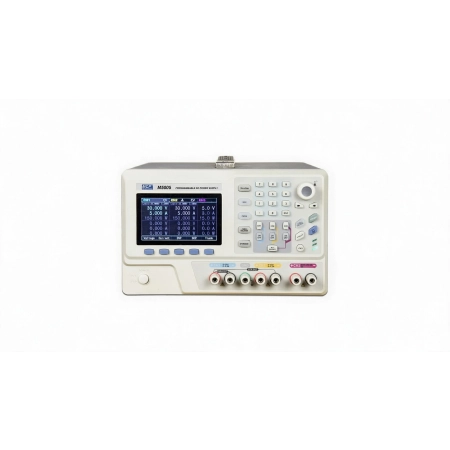

Zasilacz laboratoryjny programowalny MCP M5005 DC 2x30 V/5 A + 5 V/3 A

Zasilacz laboratoryjny programowalny MCP M5005 o wyjściu 30 V/5 A, 5 V/3 A. Konstrukcja wielokanałowa — kanały można łączyć szeregowo dla zasilania symetrycznego albo równolegle dla większego prądu. Sterowany zdalnie, z możliwością programowania sekwencji napięć i prądów. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.

Dane techniczne

Po co ograniczać prąd, skoro ustawia się napięcie

Napięcie mówi zasilaczowi, ile ma podać. Limit prądu mówi, kiedy ma przestać. Przy zwarciu albo błędzie montażowym układ spróbuje pobrać dowolnie dużo — ustawiony limit zamienia awarię w bezpieczne przejście w tryb stabilizacji prądu (CC), napięcie samo spada i nic się nie pali.

Dopóki pobór jest poniżej limitu, zasilacz pracuje w trybie CV i trzyma napięcie z zadaną dokładnością. Przejście między trybami jest automatyczne i sygnalizowane na panelu.

Po co więcej niż jeden kanał

Dwa niezależne kanały ustawione na to samo napięcie i połączone szeregowo dają szynę dodatnią i ujemną względem wspólnej masy — dokładnie to, czego potrzebują wzmacniacze operacyjne i tory analogowe. Połączone równolegle podwajają dostępny prąd przy tym samym napięciu.

Osobne stałe wyjście pomocnicze (najczęściej 5 V) zasila część cyfrową układu, nie zajmując przy tym kanału regulowanego. Dzięki temu jeden zasilacz obsługuje całą płytkę: analog, cyfrę i ewentualną logikę sterującą.

Co daje sterowanie z komputera

Zasilacz programowalny przyjmuje polecenia z komputera i potrafi odtworzyć zaprogramowaną sekwencję napięć oraz czasów. To zmienia charakter pracy: zamiast kręcić gałką i patrzeć, uruchamia się test, który wykonuje się tak samo za każdym razem i zostawia zapis.

• badanie zachowania układu przy zapadzie napięcia zasilania
• symulacja rozładowywania się akumulatora w czasie
• cykliczne załączanie i wyłączanie w teście wygrzewania
• rejestracja prądu pobieranego w kolejnych fazach pracy urządzenia

Przy pojedynczych naprawach to funkcja zbędna. Opłaca się tam, gdzie ten sam test powtarza się wielokrotnie albo trzeba go udokumentować.

Rozdzielczość nastawy

Rozdzielczość mówi, jak drobnym krokiem można zmieniać napięcie i prąd. Przy kroku 10 mV / 1 mA da się dobrać punkt pracy wzmacniacza albo zmierzyć pobór spoczynkowy układu; przy kroku 100 mV / 10 mA takie pomiary są już zgrubne. Do uruchamiania sprzętu użytkowego wystarcza mniejsza rozdzielczość, do prac konstrukcyjnych i pomiarowych warto sięgnąć po dokładniejszą.

Gdzie się sprawdza

• serwis elektroniki — uruchamianie płytek z kontrolowanym limitem prądu
• prototypowanie — zasilanie układu przed wykonaniem docelowego zasilacza
• pomiary poboru — odczyt prądu w kolejnych stanach pracy urządzenia
• testy wygrzewania i obciążenia
• dydaktyka — pracownie elektroniki i elektrotechniki

Zasilacz na stanowisku ESD

Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
