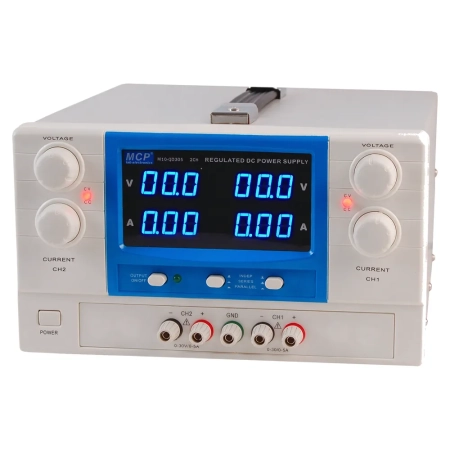

Zasilacz laboratoryjny MCP QD305 o wyjściu 30 V/5 A. Konstrukcja wielokanałowa — kanały można łączyć szeregowo dla zasilania symetrycznego albo równolegle dla większego prądu. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.
| Parametr | Wartość |
|---|---|
| Model | QD305 |
| Producent | MCP |
| Wyjścia regulowane | 30 V/5 A |
| Liczba kanałów | 2 |
| Rodzaj wyjścia | stałe (DC) |
| Tryby pracy | CV (stabilizacja napięcia) i CC (stabilizacja prądu) |
Zasilacz pracuje w jednym z dwóch trybów. Dopóki układ pobiera mniej prądu niż ustawiona granica, trzymane jest zadane napięcie — to tryb CV. Gdy pobór dojdzie do limitu, zasilacz przestaje trzymać napięcie i zaczyna trzymać prąd, obniżając napięcie tak, żeby limitu nie przekroczyć — to tryb CC.
W serwisie ważniejszy jest ten drugi tryb. Przed pierwszym włączeniem naprawianej płytki ustawia się niski limit prądu — wtedy zwarcie objawia się przejściem w CC i spadkiem napięcia, a nie spaloną ścieżką.
Dwa niezależne kanały ustawione na to samo napięcie i połączone szeregowo dają szynę dodatnią i ujemną względem wspólnej masy — dokładnie to, czego potrzebują wzmacniacze operacyjne i tory analogowe. Połączone równolegle podwajają dostępny prąd przy tym samym napięciu.
Osobne stałe wyjście pomocnicze (najczęściej 5 V) zasila część cyfrową układu, nie zajmując przy tym kanału regulowanego. Dzięki temu jeden zasilacz obsługuje całą płytkę: analog, cyfrę i ewentualną logikę sterującą.
Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
Chroni badany układ i sam zasilacz. Przy zwarciu lub błędzie montażowym zasilacz przechodzi w tryb stabilizacji prądu, obniża napięcie i nie pozwala pobrać więcej, niż ustawiono. Przed pierwszym uruchomieniem nieznanej płytki ustawia się limit tuż powyżej spodziewanego poboru.
Do elektroniki użytkowej, modułów i układów cyfrowych zwykle tak. Zasilacz dobiera się z zapasem około 20–30% ponad obliczony pobór — wyższy prąd znamionowy nie pogarsza dokładności przy małych obciążeniach, a daje margines na prądy rozruchowe.
Dwa kanały ustawia się na to samo napięcie i łączy szeregowo — punkt połączenia staje się masą, a końce dają szynę dodatnią i ujemną. Tego wymaga większość układów analogowych ze wzmacniaczami operacyjnymi.
Tak, żeby uzyskać większy prąd przy tym samym napięciu. Oba kanały ustawia się wtedy na identyczne napięcie; w praktyce jeden przejmuje rolę nadrzędnego, a drugi za nim podąża.
Zasilacz laboratoryjny nie jest ładowarką — nie ma charakterystyki ładowania ani odcięcia po naładowaniu. W trybie stabilizacji prądu można nim doładować ogniwo, ale wymaga to stałego nadzoru i znajomości dopuszczalnych parametrów danego typu akumulatora.
Tak, przy zachowaniu zasad strefy EPA — wspólny punkt uziemienia i obudowa, która nie gromadzi ładunku. Zasilacz nie zastępuje przy tym opaski ani maty antystatycznej, które pozostają podstawowym zabezpieczeniem według PN-EN 61340-5-1.
