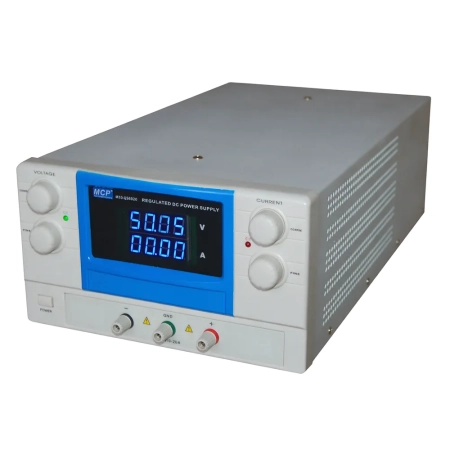

Zasilacz laboratoryjny MCP QS6020 DC 60 V/20 A, do pracy ciągłej
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 116095
Kod producenta: QS6020
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zasilacz laboratoryjny MCP QS6020 o wyjściu 60 V/20 A. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | QS6020 |
| Producent | MCP |
| Wyjścia regulowane | 60 V/20 A |
| Rodzaj wyjścia | stałe (DC) |
| Tryby pracy | CV (stabilizacja napięcia) i CC (stabilizacja prądu) |
Po co ograniczać prąd, skoro ustawia się napięcie
Napięcie mówi zasilaczowi, ile ma podać. Limit prądu mówi, kiedy ma przestać. Przy zwarciu albo błędzie montażowym układ spróbuje pobrać dowolnie dużo — ustawiony limit zamienia awarię w bezpieczne przejście w tryb stabilizacji prądu (CC), napięcie samo spada i nic się nie pali.
Dopóki pobór jest poniżej limitu, zasilacz pracuje w trybie CV i trzyma napięcie z zadaną dokładnością. Przejście między trybami jest automatyczne i sygnalizowane na panelu.
Zasilacz dużej mocy — na co zwrócić uwagę
Przy prądach rzędu kilkunastu i kilkudziesięciu amperów rośnie znaczenie dwóch rzeczy, które przy małych zasilaczach są bez znaczenia. Pierwsza to przekrój przewodów — cienkie kable pomiarowe wprowadzą spadek napięcia większy niż błąd samego zasilacza. Druga to chłodzenie: urządzenie o takiej mocy ma wentylator i potrzebuje swobodnego przepływu powietrza, więc nie wolno go wstawiać w ciasną wnękę regału.
Warto też sprawdzić, czy podany prąd jest wartością ciągłą, czy szczytową. Konstrukcje opisane jako przeznaczone do pracy ciągłej utrzymują znamionowy prąd bez ograniczeń czasowych.
Gdzie się sprawdza
- serwis elektroniki — uruchamianie płytek z kontrolowanym limitem prądu
- prototypowanie — zasilanie układu przed wykonaniem docelowego zasilacza
- pomiary poboru — odczyt prądu w kolejnych stanach pracy urządzenia
- testy wygrzewania i obciążenia
- dydaktyka — pracownie elektroniki i elektrotechniki
Zasilacz na stanowisku ESD
Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
Najczęstsze pytania
Do czego służy ograniczenie prądu?
Chroni badany układ i sam zasilacz. Przy zwarciu lub błędzie montażowym zasilacz przechodzi w tryb stabilizacji prądu, obniża napięcie i nie pozwala pobrać więcej, niż ustawiono. Przed pierwszym uruchomieniem nieznanej płytki ustawia się limit tuż powyżej spodziewanego poboru.
Czy 60 V/20 A wystarczy do moich zastosowań?
Do elektroniki użytkowej, modułów i układów cyfrowych zwykle tak. Zasilacz dobiera się z zapasem około 20–30% ponad obliczony pobór — wyższy prąd znamionowy nie pogarsza dokładności przy małych obciążeniach, a daje margines na prądy rozruchowe.
Czy przewody pomiarowe wytrzymają ten prąd?
Standardowe przewody bananowe zwykle nie. Przy kilkunastu i kilkudziesięciu amperach potrzebny jest odpowiedni przekrój, inaczej spadek napięcia na samym przewodzie przekroczy błąd zasilacza, a złącza będą się grzały.
Czy zasilacz nadaje się do ładowania akumulatorów?
Zasilacz laboratoryjny nie jest ładowarką — nie ma charakterystyki ładowania ani odcięcia po naładowaniu. W trybie stabilizacji prądu można nim doładować ogniwo, ale wymaga to stałego nadzoru i znajomości dopuszczalnych parametrów danego typu akumulatora.
Czy można go postawić na stanowisku ESD?
Tak, przy zachowaniu zasad strefy EPA — wspólny punkt uziemienia i obudowa, która nie gromadzi ładunku. Zasilacz nie zastępuje przy tym opaski ani maty antystatycznej, które pozostają podstawowym zabezpieczeniem według PN-EN 61340-5-1.
