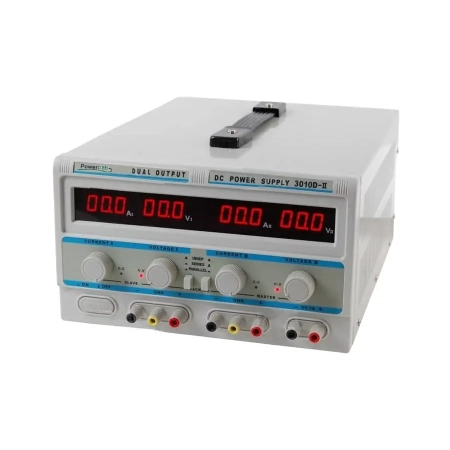

Zasilacz laboratoryjny PowerLab 3010D-II 2×30V/10A + 5V/3A
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 3010D-II
Kod producenta: 3010D-II
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zasilacz laboratoryjny stabilizowany z płynną regulacją napięcia i prądu.. Pracuje w trybie stabilizacji napięcia CV i stabilizacji prądu CC z automatycznym przełączaniem.
Do czego służy
Zasilacz laboratoryjny dostarcza napięcie stałe o wartości ustawianej płynnie w całym zakresie i utrzymuje ją niezależnie od tego, ile prądu pobiera układ. To podstawowe wyposażenie każdego stanowiska, na którym uruchamia się elektronikę — od prototypu na płytce stykowej po serwis gotowego urządzenia.
Kluczowa jest praca w dwóch trybach. W trybie CV (stabilizacji napięcia) zasilacz trzyma zadane napięcie i oddaje tyle prądu, ile układ pobiera. Gdy pobór przekroczy nastawiony limit, urządzenie samo przechodzi w tryb CC (stabilizacji prądu) i obniża napięcie, żeby prąd nie wzrósł ponad zadaną wartość. Dzięki temu ograniczenie prądowe działa jak bezpiecznik nastawiany pokrętłem — przy zwarciu albo błędzie montażowym zasilacz nie pozwoli spalić układu.
Cechy modelu
- Wysoka jakość i niezawodność
- Czytelne cyfrowe wyświetlacze LED
- Praca niezależna/szeregowa/równoległa
- Potencjometry wieloobrotowe regulacji napięcia zwiększają precyzję nastaw
- Funkcjonalność MASTER i SLAVE pozwala na wygodną regulację parametrów wyjścia przy pracy szeregowej i równoległej
- Praca w trybie stabilizacji napięcia (CV) lub prądu (CC)
- Wyjście stałonapięciowe 5V/3A DC
- Zabezpieczenie przed zwarciem i przeciążeniem
- Sterowany elektronicznie wentylator
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | 3010D-II |
| Wyjście DC | 1 (slave) 0~30V, 0~10A |
| Wyjście DC | 2 (master) 0~30V, 0~10A |
| Wyjście DC | 3 5V, 3A |
| Wyjście | 1+2 (szeregowo) 0~60V, 0~10A |
| Wyjście | 1+2 (równolegle) 0~30V, 0~20A |
| Zasilanie 230V | 15% + 10% 50Hz |
| Stabilizacja napięciowa: | |
| Napięciowy wsp. stabilizacji | <=0,01% + 2mV |
| Obciążeniowy wsp. stabilizacji | <=0,01% + 2mV |
| Czas powrotu | 100ms |
| Tętnienia i szumy | <= 1mVrms (wartości efektywnej) |
| Współczynnik temperaturowy | <= 200ppm/1°C |
| Stabilizacja prądowa: | |
| Prądowy wsp. stabilizacji | <= 0,2% + 3mA |
| Obciążeniowy wsp. stabilizacji | <= 0,2% + 3mA |
| Tętnienia i szumy | <= 2mArms (wartości efektywnej) |
| Dane ogólne | |
| Praca -10°C~+40°C (R.H. | < 90%) |
| Składowanie -10°C~+40°C (R.H. | < 80%) |
| Standardy Zg. z Dyrektywami LVD, EMC (oznakowanie CE) stopień zabrudzenia 2, podlega WEEE | |
| Wymiary i masa | 343x360x170mm(BxGxH); 14,0kg |
Na jakim stanowisku go postawić
Przy pracy z elektroniką zasilacz stoi zwykle obok stacji lutowniczej. Jeżeli montujesz podzespoły wrażliwe na wyładowania, całe stanowisko powinno być uziemione: mata antystatyczna na blacie, opaska nadgarstkowa operatora i stół antystatyczny. Do lutowania przyda się stacja lutownicza, a do czyszczenia płytek izopropanol.
Najczęstsze pytania
Czym różni się tryb CV od CC?
W trybie CV zasilacz utrzymuje zadane napięcie i oddaje tyle prądu, ile pobiera układ. Gdy pobór osiągnie nastawiony limit, urządzenie samoczynnie przechodzi w tryb CC: utrzymuje stały prąd, obniżając napięcie. Przełączanie jest automatyczne, a aktywny tryb sygnalizowany na panelu.
Po co ustawiać ograniczenie prądowe?
To najtańsze zabezpieczenie prototypu. Ustawiasz limit nieco powyżej spodziewanego poboru i przy zwarciu albo błędzie montażowym zasilacz zamiast podać pełny prąd, zejdzie z napięciem. Zamiast spalonego układu masz zapaloną diodę CC.
Co oznaczają tętnienia i szumy w danych technicznych?
To resztkowe zaburzenia napięcia wyjściowego, podawane jako wartość skuteczna w mV. Im niższa wartość, tym czystsze zasilanie — ma to znaczenie przy układach analogowych, torach audio i pomiarach, a mniejsze przy zasilaniu logiki cyfrowej.
Czy zasilacz nadaje się do ładowania akumulatorów?
Do ładowania z kontrolą prądu tak, ale zasilacz laboratoryjny nie ma algorytmu ładowania ani odcięcia po naładowaniu — trzeba pilnować procesu samodzielnie. Do stałej pracy z akumulatorami lepsza jest dedykowana ładowarka.
Czy dostarczacie fakturę i gwarancję?
Tak. Do każdego zamówienia wystawiamy fakturę VAT, a sprzęt objęty jest gwarancją producenta. W razie pytań o dobór zakresu napięcia lub prądu napisz do nas przed zakupem.
