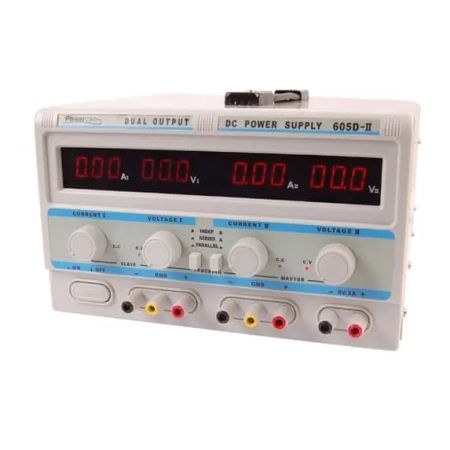

Zasilacz laboratoryjny PowerLab 605D-II 2×60V/5A + 5V/3A
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 605D-II
Kod producenta: 605D-II
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zasilacz laboratoryjny stabilizowany z płynną regulacją napięcia i prądu. Napięcie wyjściowe 0-60V. Pracuje w trybie stabilizacji napięcia CV i stabilizacji prądu CC z automatycznym przełączaniem.
Do czego służy
Zasilacz laboratoryjny dostarcza napięcie stałe o wartości ustawianej płynnie w całym zakresie i utrzymuje ją niezależnie od tego, ile prądu pobiera układ. To podstawowe wyposażenie każdego stanowiska, na którym uruchamia się elektronikę — od prototypu na płytce stykowej po serwis gotowego urządzenia.
Kluczowa jest praca w dwóch trybach. W trybie CV (stabilizacji napięcia) zasilacz trzyma zadane napięcie i oddaje tyle prądu, ile układ pobiera. Gdy pobór przekroczy nastawiony limit, urządzenie samo przechodzi w tryb CC (stabilizacji prądu) i obniża napięcie, żeby prąd nie wzrósł ponad zadaną wartość. Dzięki temu ograniczenie prądowe działa jak bezpiecznik nastawiany pokrętłem — przy zwarciu albo błędzie montażowym zasilacz nie pozwoli spalić układu.
Cechy modelu
- Wysoka jakość i niezawodność
- Czytelne cyfrowe wyświetlacze LED
- Jednoczesny odczyt napięcia i płynącego prądu na wyjściu
- Praca niezależna/szeregowa/równoległa
- Potencjometry wieloobrotowe regulacji napięcia zwiększają precyzję nastaw
- Funkcjonalność MASTER i SLAVE pozwala na wygodną regulację parametrów wyjścia przy pracy szeregowej i równoległej
- Praca w trybie stabilizacji napięcia (CV) lub prądu (CC)
- Wyjście stało-napięciowe 5V/3A DC
- Zabezpieczenie przed zwarciem i przeciążeniem
- Sterowany elektronicznie wentylator
- Stosunkowo małe wymiary zewnętrzne
Dane techniczne
| Parametr | Wartość |
|---|---|
| napięcie wyjściowe | 0-60V |
| natężenie wyjściowe | 0-5A |
| napięcie zasilania | 220V AC ±10%, 50/60Hz |
| temperatura pracy | -10°C – 40°C |
| wilgotność otoczenia pracy | <90% |
| wydajność prądowa do | 5A |
| woltomierz | wyświetlacz LED 3,5 cyfry o rozdzielczości 0,1V |
| amperomierz | wyświetlacz LED 3,5 cyfry o rozdzielczości 0,01A |
| stabilność napięciowa | <=0.01%+2mV |
| stabilność obciążenia | <=0.01%+2mV |
| tętnienia i szumy napięcia | <=1m Vrms (RMS) |
| stabilność prądowa | <=0.2%+3mA |
| tętnienia i szumy prądu | <=0.5%P-P |
| wymiary zewnętrzne | 380x260x170mm |
| waga netto | 13,6 kg |
| Praca niezależna (INDEP): | |
| niezależna płynna regulacja napięcia wyjściowego w każdym kanale: 0-60V niezależna płynna regulacja prądu wyjściowego w zakresie w każdym kanale: 0-5A | |
| Praca szeregowa (SERIES): | |
| płynna regulacja napięcia wyjściowego | 0-120V płynna regulacja prądu wyjściowego w zakresie: 0-5A |
| Praca równoległa (PARALLEL): | |
| płynna regulacja napięcia wyjściowego | 0-60V płynna regulacja prądu wyjściowego w zakresie: 0-10A |
| W każdym trybie pracy mamy do dyspozycji dodatkowe wyjście napięcia stałego +5V o wydajności prądowej 3A. | |
| Opis panelu przedniego | |
| Wyświetlacz wartości prądu | |
| Wyświetlacz wartości napięcia | |
| Regulacja prądu kanał I | |
| Regulacja napięcia kanał I | |
| Regulacja prądu kanał II | |
| Regulacja napięcia kanał II | |
| Włącznik urządzenia | |
| Wyjścia kanału regulowanego (- ; GND ; +) | |
| Wyjścia kanału regulowanego (- ; GND ; +) | |
| Wyjścia kanału stałego (5V | 3A) |
| Tryb pracy C.C. lub C.V. dla kanału | |
| Tryb pracy C.C. lub C.V. dla kanału | |
| Tryb pracy: | |
| INDEP | niezależny każdy kanał Series – połączenie szeregowe Parallel – połączenie równoległe |
Na jakim stanowisku go postawić
Przy pracy z elektroniką zasilacz stoi zwykle obok stacji lutowniczej. Jeżeli montujesz podzespoły wrażliwe na wyładowania, całe stanowisko powinno być uziemione: mata antystatyczna na blacie, opaska nadgarstkowa operatora i stół antystatyczny. Do lutowania przyda się stacja lutownicza, a do czyszczenia płytek izopropanol.
Najczęstsze pytania
Czym różni się tryb CV od CC?
W trybie CV zasilacz utrzymuje zadane napięcie i oddaje tyle prądu, ile pobiera układ. Gdy pobór osiągnie nastawiony limit, urządzenie samoczynnie przechodzi w tryb CC: utrzymuje stały prąd, obniżając napięcie. Przełączanie jest automatyczne, a aktywny tryb sygnalizowany na panelu.
Po co ustawiać ograniczenie prądowe?
To najtańsze zabezpieczenie prototypu. Ustawiasz limit nieco powyżej spodziewanego poboru i przy zwarciu albo błędzie montażowym zasilacz zamiast podać pełny prąd, zejdzie z napięciem. Zamiast spalonego układu masz zapaloną diodę CC.
Co oznaczają tętnienia i szumy w danych technicznych?
To resztkowe zaburzenia napięcia wyjściowego, podawane jako wartość skuteczna w mV. Im niższa wartość, tym czystsze zasilanie — ma to znaczenie przy układach analogowych, torach audio i pomiarach, a mniejsze przy zasilaniu logiki cyfrowej.
Czy zasilacz nadaje się do ładowania akumulatorów?
Do ładowania z kontrolą prądu tak, ale zasilacz laboratoryjny nie ma algorytmu ładowania ani odcięcia po naładowaniu — trzeba pilnować procesu samodzielnie. Do stałej pracy z akumulatorami lepsza jest dedykowana ładowarka.
Czy dostarczacie fakturę i gwarancję?
Tak. Do każdego zamówienia wystawiamy fakturę VAT, a sprzęt objęty jest gwarancją producenta. W razie pytań o dobór zakresu napięcia lub prądu napisz do nas przed zakupem.
