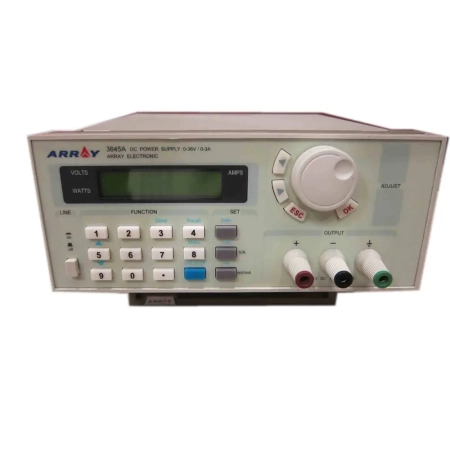

Zasilacz laboratoryjny programowalny ARRAY 3645A DC 36V/3A
Koszt wysyłki: od 0,00 zł
Numer katalogowy: ARRAY-3645A
Kod producenta: ARRAY-3645A
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zasilacz laboratoryjny stabilizowany z płynną regulacją napięcia i prądu.. Pracuje w trybie stabilizacji napięcia CV i stabilizacji prądu CC z automatycznym przełączaniem.
Do czego służy
Zasilacz laboratoryjny dostarcza napięcie stałe o wartości ustawianej płynnie w całym zakresie i utrzymuje ją niezależnie od tego, ile prądu pobiera układ. To podstawowe wyposażenie każdego stanowiska, na którym uruchamia się elektronikę — od prototypu na płytce stykowej po serwis gotowego urządzenia.
Kluczowa jest praca w dwóch trybach. W trybie CV (stabilizacji napięcia) zasilacz trzyma zadane napięcie i oddaje tyle prądu, ile układ pobiera. Gdy pobór przekroczy nastawiony limit, urządzenie samo przechodzi w tryb CC (stabilizacji prądu) i obniża napięcie, żeby prąd nie wzrósł ponad zadaną wartość. Dzięki temu ograniczenie prądowe działa jak bezpiecznik nastawiany pokrętłem — przy zwarciu albo błędzie montażowym zasilacz nie pozwoli spalić układu.
Cechy modelu
- Płynna regulacja napięcia i prądu w pełnym zakresie
- Praca w trybie stabilizacji napięcia wyjściowego CV lub prądu obciążenia CC (przełączane automatycznie)
- Zabezpieczenie przed przekroczeniem ustawionej wartości maksymalnej prądu wyjściowego
- Zabezpieczenie przed przekroczeniem ustawionej wartości maksymalnej mocy wyjściowej
- Zabezpieczenie przed przekroczeniem ustawionej wartości maksymalnej napięcia
- Możliwość zapisu i odczytu 10 nastaw
- Możliwość pracy szeregowej lub równoległej z innymi zasilaczami tego samego typu
- Przystosowany do zabudowy w szafach 19-calowych
Dane techniczne
| Parametr | Wartość |
|---|---|
| Wyjście 1 | Napięcie max. [V] Wyjście 1 – Prąd max. [A] 72 1,5 |
| Napięcie zasilania | 230VAC +-10%, 50/60Hz |
| Rozdzielczość regulacji CV [V] Rodzielczość regulacji CC [A] 1m (10m) 1m | |
| Dokładność regulacji napięcia | |
| Dokładność [%] Dokładność [V] | 0,1 20m |
| Rozdzielczość odczytu CV [V] Rozdzielczość odczytu CC [A] 10m (100m) 10m | |
| Dokładność odczytu napięcia Dokładność [%] Dokładność [V] 0,2 20m (<20V) | |
| Obciążeniowy współczynnik stabilizacji napięcia CV 0,02%+10mV | |
| Współczynnik stabilizacji napięcia CV | 0,02%+10mV |
| Maksymalna moc wyjściowa | 108 W |
| Producent Array | |
| Certyfikaty Oznakowanie CE (bezpieczeństwo i/lub EMC) | |
| Podlega dyrektywie WEEE | 2002/96/EC (Utylizacja) |
| Warunki pracy | 0°C÷50°C, wilgotność względna RH<80% |
| Tryb stałego prądu/mocy/rezystancji (CC/CP/CR) | |
| Klawiatura numeryczna | |
| Pokrętło funkcyjne | |
| 10 krokowy program | |
| Pamięć programów | |
| Możliwość połączenia równoległego | |
| Możliwość sterowania za pomocą komputera PC | |
| Zabezpieczenie napięciowe/prądowe/mocy/termiczne oraz przed odwróceniem polaryzacji | |
| Możliwość zablokowania klawiatury hasłem | |
| Komunikacja z komputerem PC za pomocą interfejsu USB | |
| Komunikacja z komputerem PC za pomocą złącza optycznego RS-232 | |
Na jakim stanowisku go postawić
Przy pracy z elektroniką zasilacz stoi zwykle obok stacji lutowniczej. Jeżeli montujesz podzespoły wrażliwe na wyładowania, całe stanowisko powinno być uziemione: mata antystatyczna na blacie, opaska nadgarstkowa operatora i stół antystatyczny. Do lutowania przyda się stacja lutownicza, a do czyszczenia płytek izopropanol.
Najczęstsze pytania
Czym różni się tryb CV od CC?
W trybie CV zasilacz utrzymuje zadane napięcie i oddaje tyle prądu, ile pobiera układ. Gdy pobór osiągnie nastawiony limit, urządzenie samoczynnie przechodzi w tryb CC: utrzymuje stały prąd, obniżając napięcie. Przełączanie jest automatyczne, a aktywny tryb sygnalizowany na panelu.
Po co ustawiać ograniczenie prądowe?
To najtańsze zabezpieczenie prototypu. Ustawiasz limit nieco powyżej spodziewanego poboru i przy zwarciu albo błędzie montażowym zasilacz zamiast podać pełny prąd, zejdzie z napięciem. Zamiast spalonego układu masz zapaloną diodę CC.
Co oznaczają tętnienia i szumy w danych technicznych?
To resztkowe zaburzenia napięcia wyjściowego, podawane jako wartość skuteczna w mV. Im niższa wartość, tym czystsze zasilanie — ma to znaczenie przy układach analogowych, torach audio i pomiarach, a mniejsze przy zasilaniu logiki cyfrowej.
Czy zasilacz nadaje się do ładowania akumulatorów?
Do ładowania z kontrolą prądu tak, ale zasilacz laboratoryjny nie ma algorytmu ładowania ani odcięcia po naładowaniu — trzeba pilnować procesu samodzielnie. Do stałej pracy z akumulatorami lepsza jest dedykowana ładowarka.
Czy dostarczacie fakturę i gwarancję?
Tak. Do każdego zamówienia wystawiamy fakturę VAT, a sprzęt objęty jest gwarancją producenta. W razie pytań o dobór zakresu napięcia lub prądu napisz do nas przed zakupem.
