ARRAY
Interfejs USB/TTL ARRAY AR3312 z oprogramowaniem do zasilaczy 3644A/3645A/3646A/3711A
- Producent: ARRAY
Zasilacz laboratoryjny programowalny ARRAY 3631A DC 2x25 V/1 A + 6 V/5 A
- Producent: ARRAY

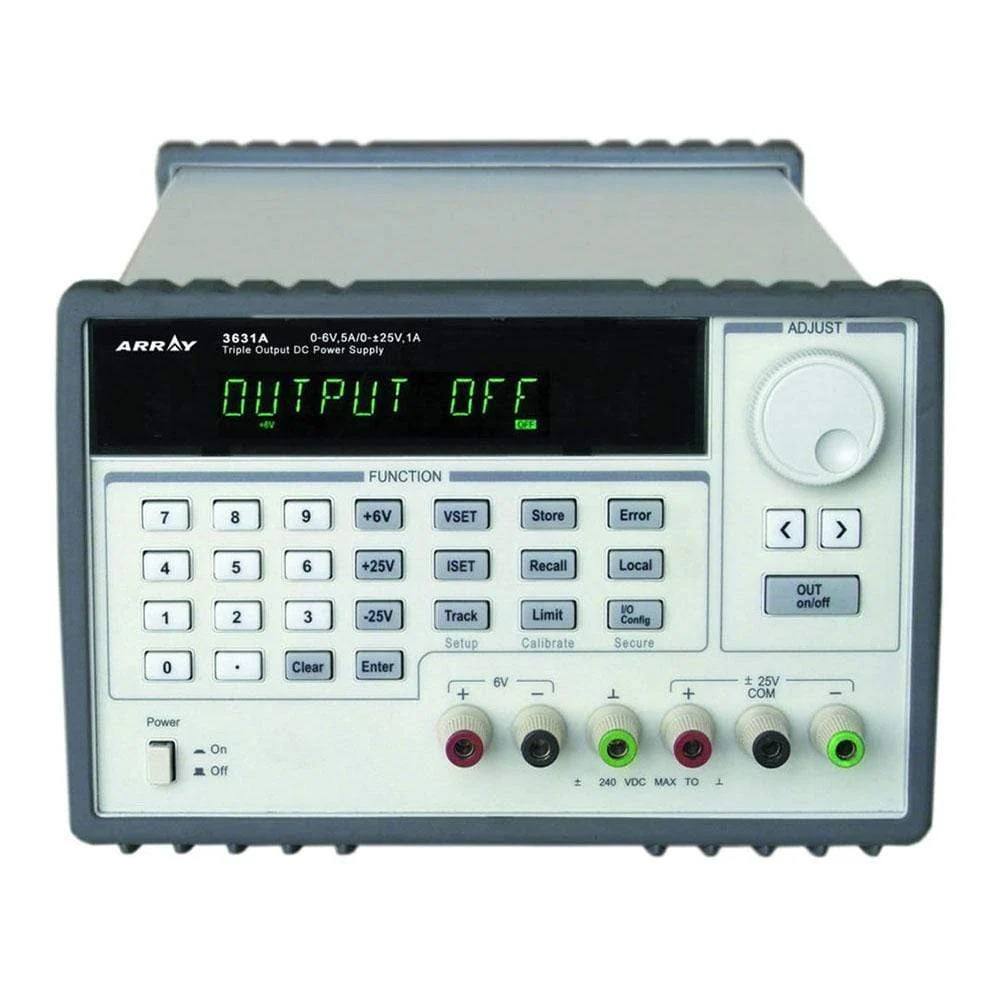

Zasilacz laboratoryjny programowalny ARRAY 3631AGC DC 2x25 V/1 A + 6 V/5 A, GPIB
- Producent: ARRAY

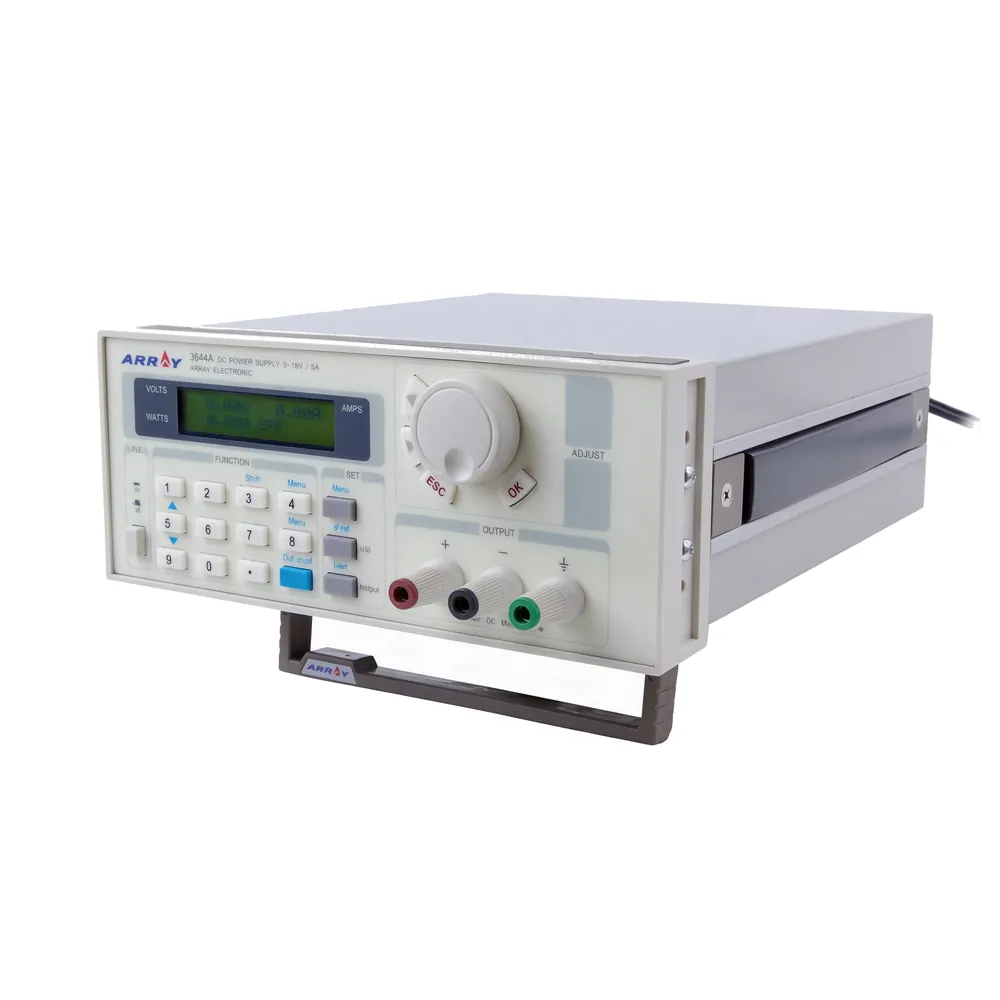

Zasilacz laboratoryjny programowalny ARRAY 3644A DC 18 V/5 A
- Producent: ARRAY
Zasilacz laboratoryjny programowalny ARRAY 3645A DC 36V/3A
- Producent: ARRAY
Zasilacz laboratoryjny programowalny ARRAY 3646A DC 72V/1,5A
- Producent: ARRAY
Zasilacz laboratoryjny programowalny ARRAY 3661A DC 20 V/25 A, RS232
- Producent: ARRAY
Zasilacz laboratoryjny programowalny ARRAY 3662A DC 35 V/14.5 A, RS232
- Producent: ARRAY

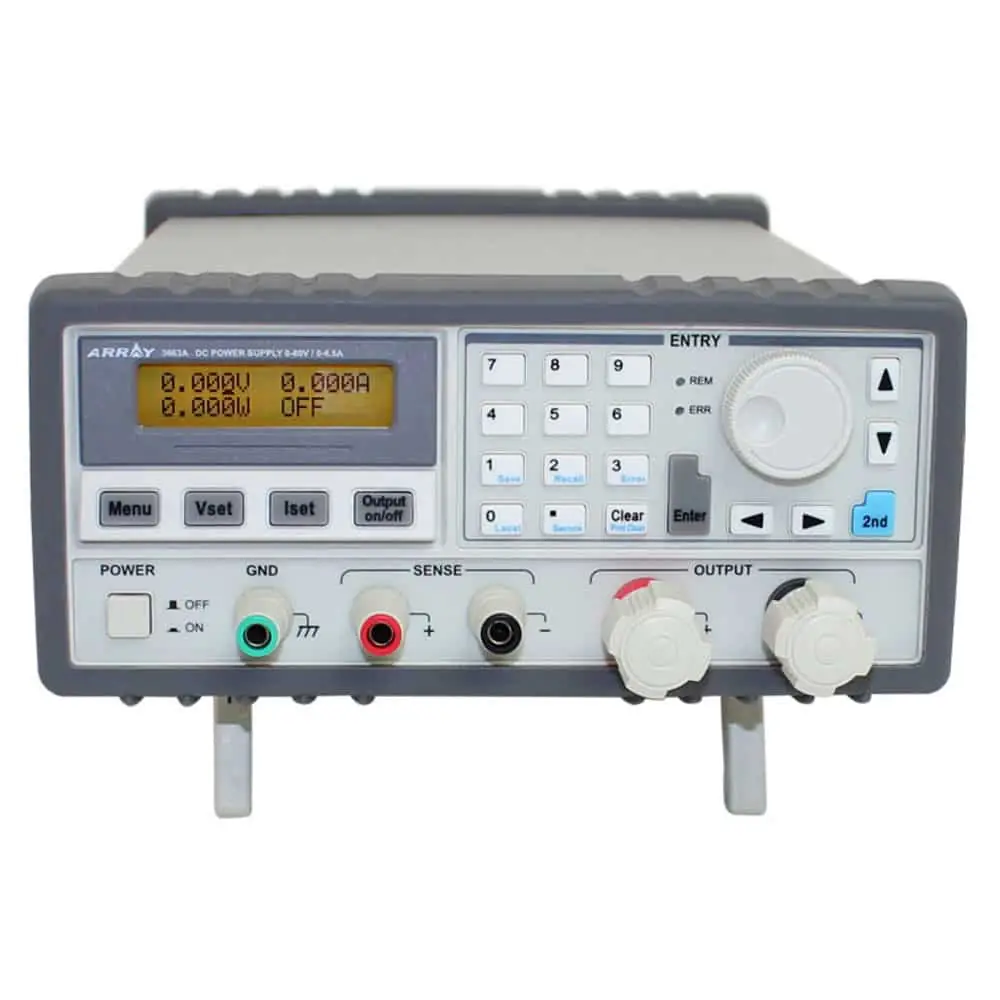

Zasilacz laboratoryjny programowalny ARRAY 3663A DC 80V/6,5A
- Producent: ARRAY
Zasilacz laboratoryjny wysokonapięciowy programowalny ARRAY 3664A DC 120 V/4.2 A, RS232
- Producent: ARRAY
Zasilacz laboratoryjny wysokonapięciowy programowalny ARRAY 3665A DC 200 V/2.5 A, RS232
- Producent: ARRAY
ARRAY to programowalne zasilacze laboratoryjne — poza ręczną regulacją pozwalają zaprogramować przebieg napięcia i prądu w czasie oraz sterować zasilaczem z komputera.
Co obejmuje marka
Mamy 11 pozycji ARRAY. Seria 364x to jednokanałowe zasilacze stanowiskowe: 3644A (18 V/5 A), 3645A (36 V/3 A) i 3646A (72 V/1,5 A). Seria 366x obejmuje modele o większej mocy i wyższym napięciu: 3661A (20 V/25 A), 3662A (35 V/14,5 A), 3663A (80 V/6,5 A) oraz wysokonapięciowe 3664A (120 V/4,2 A) i 3665A (200 V/2,5 A), wszystkie z interfejsem RS232. Trzykanałowe 3631A i 3631AGC dają 2×25 V/1 A plus 6 V/5 A, przy czym wersja GC ma dodatkowo GPIB. Do serii 364x dostępny jest interfejs AR3312 USB/TTL z oprogramowaniem.
Czym różni się zasilacz programowalny od zwykłego
Zwykły zasilacz ustawia się pokrętłami i utrzymuje zadane wartości do momentu, aż ktoś je zmieni. Programowalny pozwala zapisać sekwencję: napięcie rośnie, utrzymuje się przez zadany czas, potem opada. Jest to przydatne przy testach starzeniowych, badaniu zachowania układu przy zapadach napięcia i przy powtarzalnych procedurach kontroli, gdzie liczy się identyczny przebieg za każdym razem.
Modele trzykanałowe i zasilanie symetryczne
3631A i 3631AGC mają dwa niezależne kanały 25 V/1 A oraz trzeci 6 V/5 A. Dwa pierwsze można połączyć szeregowo i uzyskać zasilanie symetryczne ±25 V — potrzebne przy wzmacniaczach operacyjnych i torach analogowych — albo równolegle, dla podwojonego prądu. Trzeci kanał zasila w tym czasie część cyfrową układu.
Najczęstsze pytania
Który zasilacz ARRAY wybrać do testów automatycznych?
Do stanowiska sterowanego skryptem najwygodniejsze są modele serii 366x z interfejsem RS232 — 3661A, 3662A, 3663A, 3664A i 3665A. Jeżeli stanowisko pracuje na magistrali GPIB, właściwym modelem jest 3631AGC. Do serii 364x, która nie ma wbudowanego portu, dostępny jest osobny interfejs AR3312 USB/TTL z oprogramowaniem.
Czy do 3644A, 3645A i 3646A potrzebny jest osobny interfejs?
Tak, jeżeli zasilacz ma być sterowany z komputera. Interfejs AR3312 wraz z oprogramowaniem obsługuje modele 3644A, 3645A, 3646A i 3711A. Bez niego zasilacze pracują normalnie, tyle że nastawy i sekwencje programuje się z panelu przedniego.
Co oznacza przełączanie CV/CC w zasilaczu ARRAY?
Zasilacz pracuje w trybie stabilizacji napięcia (CV) dopóki pobierany prąd nie osiągnie ustawionego limitu. Wtedy samoczynnie przechodzi w stabilizację prądu (CC) i obniża napięcie tak, aby prąd się nie zwiększył. Dzięki temu zwarcie albo błąd montażowy nie niszczy badanego układu, a wskaźnik trybu od razu pokazuje, że coś pobiera więcej, niż powinno.
Czy modele 3664A i 3665A wymagają szczególnej ostrożności?
Tak. 120 V i 200 V na wyjściu to napięcia niebezpieczne dla człowieka. Obowiązują zasady pracy pod napięciem: przewody i sondy dobrane do napięcia znamionowego, brak odsłoniętych zacisków w czasie pracy, rozładowanie pojemności badanego układu przed dotknięciem. Zasilacz zachowuje tryby CV/CC i ograniczenie prądu, ale ograniczenie prądu nie chroni obsługi przed porażeniem.
Do czego potrzebny jest zasilacz programowalny?
Do testów, w których napięcie ma zmieniać się według zadanego przebiegu — badania zachowania układu przy zapadach napięcia, testów starzeniowych i powtarzalnych procedur kontrolnych. Przy zwykłym uruchamianiu prototypu wystarczy zasilacz z ręczną regulacją.
Czy zasilacze ARRAY można sterować z komputera?
Modele z tej serii są przystosowane do sterowania zdalnego — szczegóły interfejsu i protokołu podaje instrukcja producenta. Napisz do nas z modelem, a sprawdzimy, jakie wyjście ma konkretny egzemplarz.
Czym różni się tryb CV od CC?
W trybie CV zasilacz utrzymuje zadane napięcie i oddaje tyle prądu, ile pobiera układ. Po osiągnięciu limitu przechodzi w tryb CC: utrzymuje stały prąd, obniżając napięcie. Przełączanie jest automatyczne.
