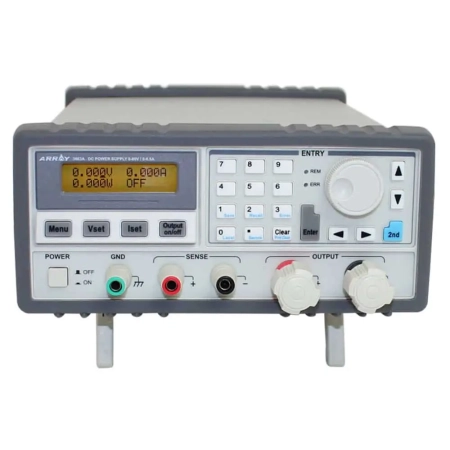

Zasilacz laboratoryjny programowalny ARRAY 3663A DC 80V/6,5A
Koszt wysyłki: od 0,00 zł
Numer katalogowy: ARRAY-3663A
Kod producenta: ARRAY-3663A
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
Zasilacz laboratoryjny stabilizowany z płynną regulacją napięcia i prądu., prąd wyjściowy 0-6,5A. Pracuje w trybie stabilizacji napięcia CV i stabilizacji prądu CC z automatycznym przełączaniem.
Do czego służy
Zasilacz laboratoryjny dostarcza napięcie stałe o wartości ustawianej płynnie w całym zakresie i utrzymuje ją niezależnie od tego, ile prądu pobiera układ. To podstawowe wyposażenie każdego stanowiska, na którym uruchamia się elektronikę — od prototypu na płytce stykowej po serwis gotowego urządzenia.
Kluczowa jest praca w dwóch trybach. W trybie CV (stabilizacji napięcia) zasilacz trzyma zadane napięcie i oddaje tyle prądu, ile układ pobiera. Gdy pobór przekroczy nastawiony limit, urządzenie samo przechodzi w tryb CC (stabilizacji prądu) i obniża napięcie, żeby prąd nie wzrósł ponad zadaną wartość. Dzięki temu ograniczenie prądowe działa jak bezpiecznik nastawiany pokrętłem — przy zwarciu albo błędzie montażowym zasilacz nie pozwoli spalić układu.
Cechy modelu
- Zapewnia tryby pracy CV i CC, przełącza się automatycznie
- Dwuliniowy wyświetlacz LCD z podświetleniem
- Obsługuje SCPI (standardowe polecenia dla instrumentów programowalnych)
- Może być sterowany przez RS232
- Klawiatura numeryczna na panelu przednim i szybkie pokrętła obrotowe
- Napięcie i prąd wyjściowy są płynnie regulowane w zakresie 0-80 VDC i 0-6,5 A.
- Ograniczone maksymalne napięcie wyjściowe / moc
- W pamięci można zapisać 10 parametrów do wielokrotnego użytku
- Można łączyć równolegle lub szeregowo, aby zwiększyć napięcie i prąd wyjściowy
- Solidna konstrukcja i wysoka jakość wykonania
- Ochrona przed przegrzaniem
- Ochrona przed nadmierną mocą
- Niezawodne zabezpieczenia wejść / wyjść gwarantują efektywną pracę w trudnych warunkach
Dane techniczne
| Parametr | Wartość |
|---|---|
| Wyjście napięciowe | 0-80 VDC |
| Prąd wyjściowy | 0-6,5A |
| Maksymalna moc | 500 W. |
| Regulacja linii | napięcie: 5mV / prąd: 3mA |
| Tętnienia i szum (20 Hz do 20 MHz) Napięcie | <5 mV rms / prąd: <2 mA rms |
| Dokładność programowania | napięcie: 0,03% + 5mV / prąd: 0,03% + 6mA |
| Dokładność odczytu | napięcie: 0,02% + 2mV / prąd: 0,02% = 5mA |
| Rozdzielczość programowania | Napięcie: 1mV / Prąd 1 mA |
| Wyświetl rozdzielczości odczytu zwrotnego | napięcie: 1mV / prąd 1mA |
| Wejście VAC | uniwersalne od 110 do 250 VAC |
| Waga | 12 funtów |
| Rozmiar | (szerokość) 8 3/8 “(212 mm) x (wysokość) 5 3/16” (132 mm) x (głębokość) 14 3/16 “(360 mm) |
| Środowisko | 0 – 40 st.C: 80% RH |
Na jakim stanowisku go postawić
Przy pracy z elektroniką zasilacz stoi zwykle obok stacji lutowniczej. Jeżeli montujesz podzespoły wrażliwe na wyładowania, całe stanowisko powinno być uziemione: mata antystatyczna na blacie, opaska nadgarstkowa operatora i stół antystatyczny. Do lutowania przyda się stacja lutownicza, a do czyszczenia płytek izopropanol.
Najczęstsze pytania
Czym różni się tryb CV od CC?
W trybie CV zasilacz utrzymuje zadane napięcie i oddaje tyle prądu, ile pobiera układ. Gdy pobór osiągnie nastawiony limit, urządzenie samoczynnie przechodzi w tryb CC: utrzymuje stały prąd, obniżając napięcie. Przełączanie jest automatyczne, a aktywny tryb sygnalizowany na panelu.
Po co ustawiać ograniczenie prądowe?
To najtańsze zabezpieczenie prototypu. Ustawiasz limit nieco powyżej spodziewanego poboru i przy zwarciu albo błędzie montażowym zasilacz zamiast podać pełny prąd, zejdzie z napięciem. Zamiast spalonego układu masz zapaloną diodę CC.
Co oznaczają tętnienia i szumy w danych technicznych?
To resztkowe zaburzenia napięcia wyjściowego, podawane jako wartość skuteczna w mV. Im niższa wartość, tym czystsze zasilanie — ma to znaczenie przy układach analogowych, torach audio i pomiarach, a mniejsze przy zasilaniu logiki cyfrowej.
Czy zasilacz nadaje się do ładowania akumulatorów?
Do ładowania z kontrolą prądu tak, ale zasilacz laboratoryjny nie ma algorytmu ładowania ani odcięcia po naładowaniu — trzeba pilnować procesu samodzielnie. Do stałej pracy z akumulatorami lepsza jest dedykowana ładowarka.
Czy dostarczacie fakturę i gwarancję?
Tak. Do każdego zamówienia wystawiamy fakturę VAT, a sprzęt objęty jest gwarancją producenta. W razie pytań o dobór zakresu napięcia lub prądu napisz do nas przed zakupem.
