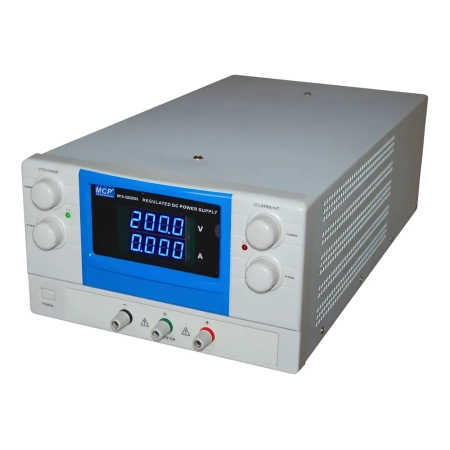

Zasilacz laboratoryjny wysokonapięciowy MCP QS2005 DC 200 V/5 A, do pracy ciągłej

Zasilacz laboratoryjny wysokonapięciowy MCP QS2005 o wyjściu 200 V/5 A. Wersja wysokonapięciowa — wyjście wymaga zachowania zasad pracy pod napięciem. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.

Dane techniczne

Stabilizacja napięcia i ograniczenie prądu

Zasilacz pracuje w jednym z dwóch trybów. Dopóki układ pobiera mniej prądu niż ustawiona granica, trzymane jest zadane napięcie — to tryb CV. Gdy pobór dojdzie do limitu, zasilacz przestaje trzymać napięcie i zaczyna trzymać prąd, obniżając napięcie tak, żeby limitu nie przekroczyć — to tryb CC.

W serwisie ważniejszy jest ten drugi tryb. Przed pierwszym włączeniem naprawianej płytki ustawia się niski limit prądu — wtedy zwarcie objawia się przejściem w CC i spadkiem napięcia, a nie spaloną ścieżką.

Praca z wysokim napięciem

Przy napięciach powyżej 100 V zmienia się nie sposób obsługi, tylko zasady bezpieczeństwa. Wyjście takiego zasilacza jest niebezpieczne dla życia — dotknięcie zacisków pod napięciem może skończyć się porażeniem, a energia zgromadzona w kondensatorach badanego układu pozostaje groźna także po wyłączeniu zasilania.

• przewody i sondy muszą mieć izolację przewidzianą na napięcie robocze z zapasem
• układ podłącza się i rozłącza wyłącznie przy wyjściu wyłączonym
• po wyłączeniu trzeba odczekać na rozładowanie kondensatorów badanego układu
• stanowisko powinno być oznaczone i niedostępne dla osób postronnych

Typowe zastosowania to badanie lamp i wyładowczych źródeł światła, elementów piezoelektrycznych, izolacji, przetwornic wysokonapięciowych i układów zasilania w elektronice mocy.

Gdzie się sprawdza

• serwis elektroniki — uruchamianie płytek z kontrolowanym limitem prądu
• prototypowanie — zasilanie układu przed wykonaniem docelowego zasilacza
• pomiary poboru — odczyt prądu w kolejnych stanach pracy urządzenia
• testy wygrzewania i obciążenia
• dydaktyka — pracownie elektroniki i elektrotechniki

Zasilacz na stanowisku ESD

Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
