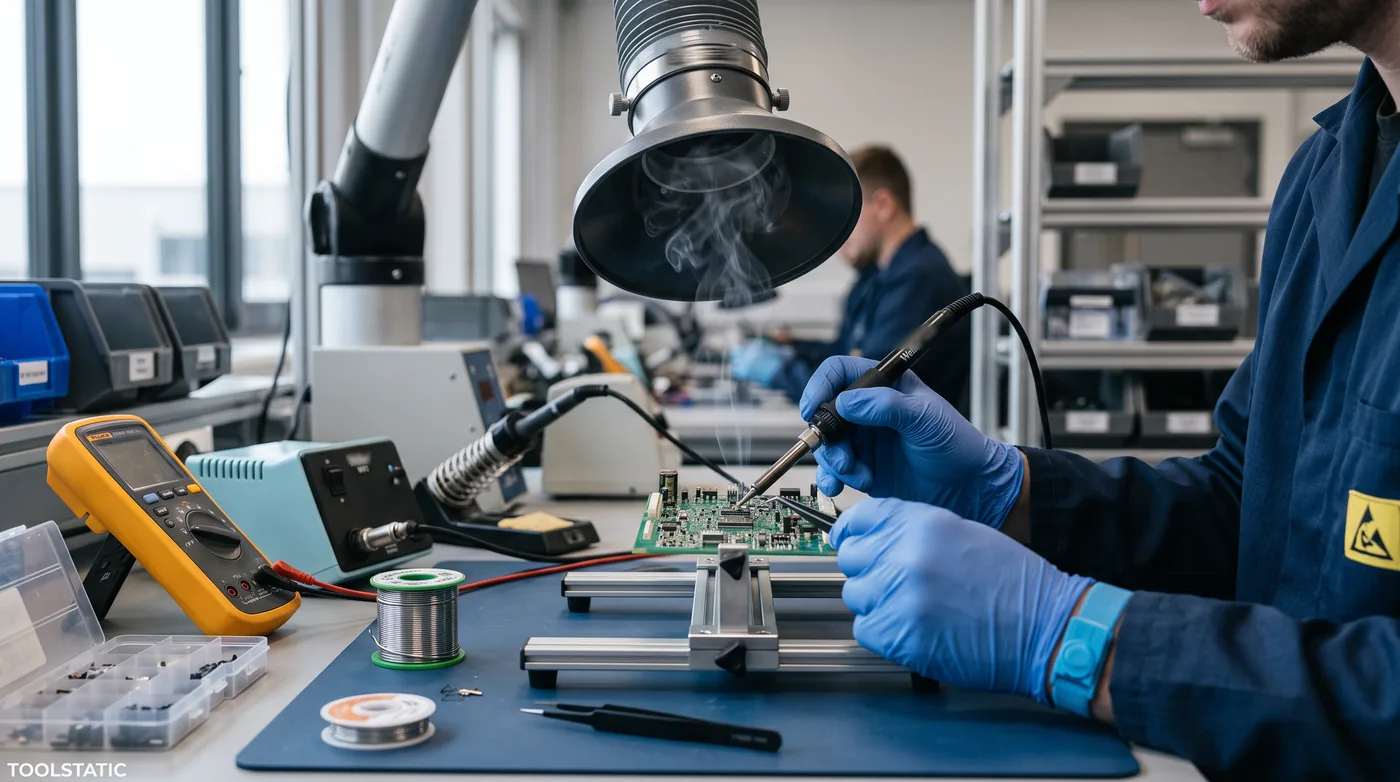

Pochłaniacz oparów lutowniczych dobiera się od końca: najpierw liczysz, ile stanowisk ma obsłużyć i jaką głowicę na nich postawisz, a dopiero potem szukasz urządzenia o odpowiednim przepływie. Kolejność odwrotna — „wezmę mocniejszy, na zapas" — kończy się albo hałasem nie do wytrzymania przy jednym stanowisku, albo odciągiem, który przy czterech stanowiskach nie zdejmuje dymu z żadnego.
Co właściwie odciągasz
Dym znad grota to nie „spalony metal". W ponad 95% jest to aerozol z topnika: rozłożona kalafonia (colophonium), produkty jej rozkładu termicznego — aldehydy, kwasy żywiczne, izocyjaniany z past bezołowiowych — oraz frakcja cząstek stałych o średnicy poniżej 1 µm. Ta frakcja jest najgroźniejsza, bo przechodzi przez górne drogi oddechowe i osadza się w pęcherzykach płucnych. Kalafonia w formie wziewnej jest w Unii Europejskiej sklasyfikowana jako czynnik uczulający układ oddechowy; astma zawodowa monterów elektroniki to nie teoria.
Z tego wynika prosty wniosek dla doboru sprzętu: sam wentylator, który „odsuwa dym od twarzy", nie rozwiązuje problemu, tylko przenosi go dalej po hali. Potrzebny jest zestaw filtrów, w którym po stopniu cząstkowym stoi węgiel aktywny wiążący fazę gazową.
Wydajność: ile m³/h naprawdę potrzebujesz
Producenci podają wydajność maksymalną przy zerowym oporze — czyli przy pustym króćcu, bez węża, bez głowicy i z czystym filtrem. W rzeczywistej instalacji zostaje z tego zwykle 50–65%. Do doboru używaj więc zapasu, a nie liczby z katalogu.
Punkt odniesienia jest jeden: prędkość czołowa powietrza w miejscu lutowania powinna wynosić około 0,5 m/s. Przy głowicy okrągłej fi 75 mm ustawionej 15–20 cm nad grotem odpowiada to mniej więcej 70–90 m³/h na stanowisko.
| Zastosowanie | Realne zapotrzebowanie | Typ urządzenia | Uwagi |
|---|---|---|---|
| 1 stanowisko, lutowanie ręczne, praca dorywcza | 40–80 m³/h | odciąg stołowy z filtrem, bez wysięgnika | najtańsze wejście, filtr tuż przy operatorze |
| 1 stanowisko, praca ciągła (8 h) | 80–120 m³/h | jednostanowiskowy z wysięgnikiem elastycznym | pozwala odsunąć korpus i hałas od blatu |
| 2 stanowiska | 160–250 m³/h | dwustanowiskowy z dwoma wysięgnikami | regulacja przepustnicą osobno na każdą nogę |
| 3–4 stanowiska | 300–450 m³/h | jednostka 4-stanowiskowa | wymaga rozdzielacza i blend przepustnicowych |
| Gniazdo naprawcze / rozlutowywanie BGA | 150–250 m³/h na 1 punkt | jednostka dużej mocy, głowica komorowa | więcej dymu w krótkim czasie, wyższa temperatura |
| Linia / kilka gniazd w jednym ciągu | od 500 m³/h | system centralny na rurach | projekt instalacji, nie dobór z półki |
Praktyczna zasada: przy sumowaniu stanowisk dolicz około 20% na opory rur, kolan i zabrudzenie filtra wstępnego, a jednostkę dobierz tak, aby w codziennej pracy chodziła na 60–70% obrotów. Urządzenie stale pracujące na maksimum jest głośne, zużywa filtry szybciej i nie ma rezerwy na moment, gdy filtr się zapcha.
Gotowe jednostki w naszym sklepie
- Quick 493E ESD — kompaktowy odciąg stołowy — jedno stanowisko, praca dorywcza
- Pochłaniacz TF300 stołowy — stołowy z pełnym zestawem filtrów, do stanowiska serwisowego
- Quick 6101/A1 — jedna noga, praca ciągła na jednym stanowisku
- Quick 6102/A1 — dwie nogi — dwa stanowiska z jednej jednostki
- Quick 6301 — wersja 4-stanowiskowa do gniazda montażowego
- Quick 6211 — duża moc — rozlutowywanie, hot air, głowice komorowe
- Quick TF9 — jednostka z workiem filtrującym, do większych ilości pyłu
Odciąg stanowiskowy a system na wysięgnikach
To dwie różne filozofie i mylenie ich jest najczęstszym błędem przy pierwszym zakupie.
| Odciąg stołowy | Jednostka z wysięgnikiem | |
|---|---|---|
| Gdzie stoi | na blacie, tuż obok płytki | pod blatem, obok stanowiska lub na ścianie |
| Zasięg | kilkanaście centymetrów, punkt stały | ramię 800–1500 mm, dowolne ustawienie |
| Hałas przy operatorze | pełny — wentylator jest na blacie | niższy, korpus odsunięty od głowy |
| Miejsce na blacie | zabiera jego część | nie zabiera nic poza mocowaniem głowicy |
| Rozbudowa | brak | głowice, redukcje, łączniki, druga noga |
| Typowe zastosowanie | warsztat, serwis, prototypy | produkcja, praca zmianowa, gniazdo naprawcze |
Jeżeli ktoś lutuje przy jednym biurku kilka godzin w tygodniu, odciąg stołowy jest rozwiązaniem uczciwym i tańszym. Przy ośmiu godzinach dziennie różnica w komforcie pracy jest na tyle duża, że wysięgnik zwraca się samą mniejszą liczbą przerw.
Filtry — cztery stopnie, trzy różne zadania
Porządny pochłaniacz ma zestaw wielostopniowy, w którym każdy element ma inne zadanie i inną żywotność. Kupowanie „filtra" jako jednej rzeczy jest źródłem nieporozumień przy zamawianiu części zamiennych.
| Stopień | Co zatrzymuje | Typowa klasa | Orientacyjna wymiana |
|---|---|---|---|
| Wstępny | duże cząstki, opiłki, resztki cyny i topnika | G3–G4, mata lub siatka | 1–3 miesiące, można odkurzyć raz |
| Średni | frakcja pyłowa, dym | F7–F8 | 3–6 miesięcy |
| Główny HEPA | aerozol submikronowy, w tym <1 µm | H13 (≥99,95% dla 0,3 µm) | 6–12 miesięcy |
| Węgiel aktywny | faza gazowa — aldehydy, kwasy, zapach | wkład granulowany | 6–12 miesięcy, szybciej przy topnikach bezhalogenowych |
Dwie rzeczy, które warto wiedzieć, zanim filtr wpadnie do koszyka. Po pierwsze, filtr HEPA sam nie usuwa zapachu — jeśli po godzinie pracy w pomieszczeniu wciąż czuć topnik, zużyty jest węgiel, a nie HEPA. Po drugie, kolejność jest nieprzypadkowa: węgiel umieszczony przed HEPA zapycha się pyłem w kilka tygodni, dlatego zawsze stoi na końcu ciągu.
Jak poznać, że filtr jest zużyty, bez rozkręcania obudowy
Ustaw urządzenie na stałe obroty i raz w miesiącu sprawdź, z jakiej odległości głowica zdejmuje dym z grota. Jeżeli trzeba ją opuszczać coraz niżej, żeby uzyskać ten sam efekt, opór filtracji rośnie. Drugi sygnał to zmiana barwy dźwięku — wentylator pracujący na zapchanym filtrze buczy niżej i głośniej przy tym samym ustawieniu. W jednostkach z kontrolą zabrudzenia wystarczy oczywiście odczytać wskaźnik.
Filtry zamienne do najpopularniejszych modeli
- Filtr wstępny Quick 6101/6102 — pierwszy stopień, wymieniany najczęściej
- Filtr środkowy KFMS-6100 — stopień pośredni do 6101 i 6102
- Filtr główny KFH-01-101 — HEPA do jednostki 6101
- Filtr główny KFH-01-102 — HEPA do jednostki 6102
- Filtr HEPA KFH-01-301 — główny do 4-stanowiskowego 6301
- Wkład węglowy do Quick 6211 — faza gazowa i zapach
- Wkład węglowy do TF9 / TF9-S — faza gazowa w jednostkach TF9
- Filtr główny TF300 — do odciągu stołowego TF300
Wysięgnik, głowica, łącznik — z czego składa się system
Przy jednostkach Quick 6101 i 6102 element odciągowy nie jest jedną częścią, tylko zestawem, który trzeba skompletować. Kolejność jest zawsze taka sama: króciec jednostki → łącznik lub redukcja → wysięgnik → głowica.
| Element | Co robi | Na co zwrócić uwagę |
|---|---|---|
| Wysięgnik elastyczny KAP | ramię samonośne, trzyma zadane położenie | średnica 50 lub 75 mm i długość — 800, 1200 lub 1400 mm |
| Wysięgnik segmentowy KAA3 / KAA4 | sztywne ramię przegubowe o większym zasięgu | stabilniejszy przy dłuższym wysięgu niż elastyczny |
| Głowica okrągła / gumowa KHRR | zbiera dym z jednego punktu | fi 50 mm do lutowania punktowego, fi 75 mm do większych płytek |
| Głowica komorowa KHM / KHY | obejmuje całą płytkę, tworzy strefę podciśnienia | do rozlutowywania i pracy hot air; wymaga większego przepływu |
| Łącznik KCC / KCD | mocuje wysięgnik do blatu lub przelotowo | KCC z zaciskiem do blatu, KCD do otworu w blacie |
| Redukcja KCF 50/75 | łączy elementy o różnych średnicach | pilnuj kierunku redukcji — 75→50 dławi przepływ |
| Blenda przepustnicowa | dławi jedną nogę, gdy druga jest nieużywana | niezbędna przy 6102 i 6301, żeby nie tracić ciągu |
Najczęstszy błąd montażowy: wysięgnik fi 50 mm podłączony do jednostki o króćcu fi 75 mm bez blendy na drugiej nodze. Powietrze idzie tam, gdzie jest najmniejszy opór, a przy stanowisku zostaje połowa deklarowanego przepływu.
Elementy systemu odciągowego
- Wysięgnik KAP 75/1400 mm — najdłuższe ramię elastyczne, fi 75 mm
- Wysięgnik KAP 50/1200 mm — ramię fi 50 mm do lutowania punktowego
- Wysięgnik segmentowy KAA4 50/1500 mm — największy zasięg, ramię przegubowe
- Głowica komorowa KHM 180×180×100 — do rozlutowywania i pracy hot air
- Głowica gumowa KHRR 75/125 — uniwersalna do lutowania ręcznego
- Łącznik KCC 75/75 — mocowanie wysięgnika do blatu
- Blenda przepustnicowa KAP 75 — regulacja i odcięcie nieużywanej nogi
Jak ustawić głowicę, żeby odciąg miał sens
- Odległość 15–20 cm od grota. Bliżej — wysysasz ciepło z lutowanego złącza i wydłużasz czas lutowania. Dalej — prędkość czołowa spada poniżej 0,5 m/s i dym ucieka bokiem.
- Głowica z boku i lekko powyżej, nie pionowo nad twarzą. Strumień ma zabierać dym w kierunku od operatora, a nie prowadzić go przez strefę oddychania.
- Nie kieruj w stronę otwartego okna ani nawiewu klimatyzacji. Przeciąg silniejszy niż 0,5 m/s rozbija strefę podciśnienia szybciej, niż ją tworzysz.
- Przy hot air zwiększ przepływ. Gorące powietrze unosi aerozol szybciej, więc głowica okrągła często nie wystarcza — lepsza jest komorowa.
- Sprawdź działanie dymem. Zapalona zapałka albo odrobina kalafonii na grocie pokaże w dwie sekundy, czy strumień idzie do głowicy, czy w bok.
Koszt eksploatacji, o którym nikt nie mówi przed zakupem
Cena jednostki to jednorazowy wydatek, filtry to koszt stały. Przy pracy zmianowej roczny zestaw filtrów do jednostki jednostanowiskowej potrafi kosztować 25–40% ceny samego urządzenia. Dlatego przy porównywaniu dwóch modeli w podobnej cenie warto sprawdzić dwie rzeczy: czy filtry są dzielone na stopnie (można wymieniać tylko zużyty), oraz czy filtr wstępny jest czyszczalny, czy jednorazowy.
Druga pozycja to energia. Jednostka 4-stanowiskowa pracująca 8 godzin dziennie na pełnych obrotach zużywa realnie więcej prądu niż komputer, przy którym stoi. Praca na 60–70% obrotów przy prawidłowo dobranej głowicy daje ten sam efekt higieniczny przy zauważalnie niższym rachunku i dłuższej żywotności filtrów.
Najczęstsze pytania
Czy zwykły wentylator biurkowy wystarczy zamiast pochłaniacza?
Nie. Wentylator odsuwa dym od twarzy operatora, ale rozprowadza aerozol po całym pomieszczeniu — łącznie z fazą gazową i cząstkami poniżej 1 µm, które osiadają w płucach. Pochłaniacz działa odwrotnie: wciąga powietrze do wnętrza, przepuszcza je przez ciąg filtrów i oddaje oczyszczone. To jedyne rozwiązanie, które faktycznie usuwa zanieczyszczenie, a nie przenosi go dalej.
Ile m³/h potrzeba na jedno stanowisko lutownicze?
Przy głowicy fi 75 mm ustawionej 15–20 cm nad grotem realnie 80–120 m³/h na stanowisko pracujące przez całą zmianę. Przy pracy dorywczej wystarcza 40–80 m³/h. Pamiętaj, że katalogowa wydajność jest podawana przy zerowym oporze — po podłączeniu węża, głowicy i filtrów zostaje z niej zwykle 50–65%.
Jak często wymieniać filtry w pochłaniaczu oparów?
Filtr wstępny co 1–3 miesiące, środkowy co 3–6 miesięcy, HEPA i węgiel aktywny co 6–12 miesięcy. Są to wartości dla jednej zmiany dziennie — przy pracy dwuzmianowej trzeba je podzielić przez dwa.
Sygnałem zużycia jest spadek skuteczności przy tym samym ustawieniu obrotów oraz wyraźnie niższy, buczący dźwięk wentylatora. Jeżeli mimo czystego HEPA w pomieszczeniu czuć topnik, zużyty jest wkład węglowy.
Czy filtr HEPA usuwa zapach topnika?
Nie. HEPA zatrzymuje cząstki stałe i aerozol, ale nie wiąże związków lotnych. Za zapach odpowiada faza gazowa, którą pochłania dopiero węgiel aktywny umieszczony jako ostatni stopień. Jeśli po wymianie HEPA zapach został, wymień wkład węglowy.
Czym różni się głowica okrągła od komorowej?
Głowica okrągła zbiera dym z jednego punktu i wystarcza do lutowania ręcznego. Komorowa obejmuje całą płytkę i tworzy nad nią strefę podciśnienia — jest potrzebna przy rozlutowywaniu, pracy hot air i wszędzie tam, gdzie dym powstaje na większej powierzchni naraz. Komorowa wymaga jednak wyraźnie większego przepływu, więc dobiera się ją do jednostek dużej mocy.
Jeden pochłaniacz na dwa stanowiska — da się?
Tak, pod warunkiem, że jednostka ma dwa króćce (jak Quick 6102) i dobierzesz ją na sumę zapotrzebowania, a nie na jedno stanowisko. Dodatkowo na nieużywanej nodze trzeba założyć blendę przepustnicową, inaczej powietrze pójdzie drogą najmniejszego oporu i przy pracującym stanowisku zostanie połowa ciągu.
Czy pochłaniacz musi być antystatyczny (ESD)?
Jeżeli stoi w strefie EPA — tak. Obudowa i przewody z tworzyw izolacyjnych potrafią się naładować od przepływającego powietrza, a naładowana powierzchnia kilkanaście centymetrów nad płytką to dokładnie ten rodzaj zagrożenia, przed którym chroni cała reszta wyposażenia strefy. Modele z oznaczeniem ESD mają obudowę rozpraszającą i uziemiony korpus.
Zanim zamówisz
Podsumowanie w trzech krokach: policz stanowiska i pomnóż przez 80–120 m³/h, dodaj 20% na opory, sprawdź, czy jednostka w tej wydajności ma pełny ciąg filtrów z węglem aktywnym na końcu. Jeśli stanowisko jest stałe i praca trwa cały dzień, od razu zaplanuj wysięgnik z łącznikiem do blatu — dołożenie go później oznacza zwykle zakup także innej głowicy i redukcji.
Wszystkie jednostki, wysięgniki, głowice i filtry z tego poradnika znajdziesz w kategorii pochłaniacze oparów lutowniczych. Jeżeli pochłaniacz ma stanąć przy stanowisku lutowniczym, warto przy okazji przeczytać poradnik Stacja lutownicza czy hot air, a przy pracy z komponentami wrażliwymi na wilgoć — Szafy klimatyczne i komponenty MSD.
Kompletujesz całe stanowisko? Zajrzyj też do kategorii stacje lutownicze, maty antystatyczne stołowe i lampy i lupy powiększające — pochłaniacz jest jednym z elementów strefy EPA, a nie samodzielnym rozwiązaniem.
