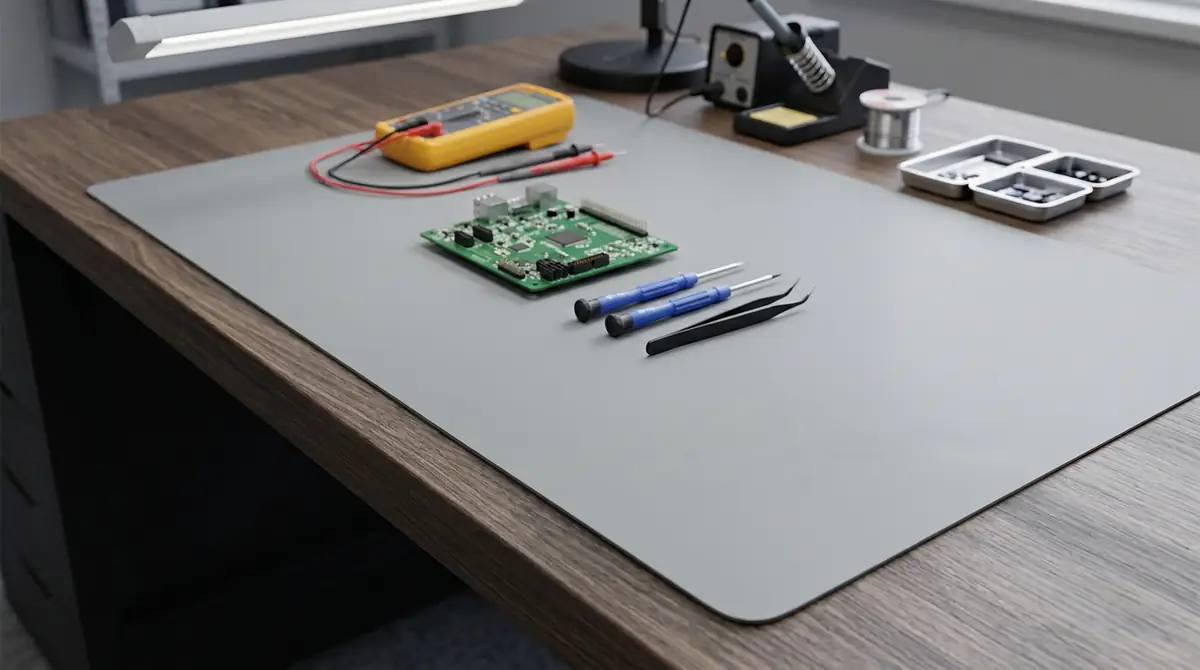

Mata antystatyczna działa tylko wtedy, gdy jest połączona z uziemieniem. Sam materiał o kontrolowanej rezystancji, rozłożony na blacie bez przewodu, nie chroni niczego. Kompletny zestaw to mata, zatrzask (oczko), przewód uziemiający z rezystorem 1 MΩ i punkt uziemienia.
Mata stołowa i mata podłogowa — dwie różne role
| Mata stołowa | Mata podłogowa | |
|---|---|---|
| Zadanie | chroni wyrób leżący na blacie | odprowadza ładunek z operatora i krzesła |
| Grubość | cienka, elastyczna, zwykle w rolce | grubsza, odporna na ruch i nacisk |
| Powierzchnia | gładka, dwuwarstwowa | antypoślizgowa, często z żółtą krawędzią |
| Uziemienie | zatrzask + przewód z rezystorem | punkt uziemiający na krawędzi |
Obie są potrzebne. Mata stołowa bez podłogowej zostawia lukę: operator ładuje się chodząc i siadając, a jego ładunek trafia na wyrób w chwili dotknięcia. Mata podłogowa bez stołowej nie chroni komponentów odkładanych na blat.
Jak uziemić matę — krok po kroku
- Rozłóż matę na czystym, suchym blacie. Zabrudzenia pod spodem tworzą nierówności, a wilgoć pod matą sprzyja korozji zatrzasku.
- Zamocuj zatrzask (oczko), jeżeli mata nie ma go fabrycznie — patrz sekcja poniżej.
- Podłącz przewód uziemiający zakończony zatrzaskiem, z wbudowanym rezystorem 1 MΩ.
- Drugi koniec przewodu podłącz do sprawnego punktu uziemienia: kołka uziemiającego, listwy uziemiającej stanowiska albo styku ochronnego gniazda.
- Podepnij opaskę nadgarstkową do tego samego punktu, żeby operator i mata były na tym samym potencjale.
- Zmierz rezystancję do punktu uziemienia miernikiem ESD. Ogląd nie wystarcza — przewód może być podpięty, a styk utleniony.
Czym oczkować matę
Maty w rolce docina się na wymiar blatu i wtedy trzeba samodzielnie zamontować punkt podłączenia. Służy do tego zestaw oczkujący — zatrzask (nit kapturowy) z podkładką oraz narzędzie do jego zaciśnięcia.
- Wybierz miejsce blisko krawędzi, po stronie, z której poprowadzisz przewód — tak, żeby kabel nie przechodził przez pole pracy.
- Wykonaj otwór dziurkaczem o średnicy dopasowanej do zatrzasku.
- Umieść zatrzask od góry, podkładkę od spodu, tak aby metal miał kontakt z przewodzącą warstwą maty.
- Zaciśnij narzędziem do nitów kapturowych. Połączenie ma być mechanicznie pewne — luźny zatrzask daje niestabilny kontakt elektryczny.
- Sprawdź rezystancję między powierzchnią maty a zatrzaskiem.
Maty dwuwarstwowe mają warstwę przewodzącą pod wierzchnią warstwą dysypatywną. Zatrzask musi przebić się do warstwy przewodzącej — dlatego stosuje się nity kapturowe z podkładką, a nie zwykły wkręt.
Złącze męskie i żeńskie — jaka jest różnica
To wyłącznie kwestia mechaniczna, nie elektryczna.
| Element | Opis |
|---|---|
| Zatrzask męski (bolec) | wystaje z maty lub z opaski — element, na który się nakłada |
| Zatrzask żeński (gniazdo) | zagłębienie na końcu przewodu, wciskane na bolec |
| Typowe średnice | 10 mm w matach, 4 mm w opaskach nadgarstkowych |
Końcówki krokodylkowe — kiedy mają sens
Krokodylek to szczypcowy zacisk na końcu przewodu uziemiającego. Pozwala podpiąć się do dowolnego elementu metalowego — śruby, ramy stołu, szyny uziemiającej — bez montowania dedykowanego złącza.
Sprawdza się przy pracy serwisowej i tam, gdzie stanowisko zmienia się często. Do pracy stałej lepszy jest zatrzask albo końcówka oczkowa przykręcona na stałe: krokodylek łatwo odpada, a jego styk z czasem się utlenia i rezystancja rośnie.
Konserwacja
- Czyść matę regularnie. Warstwa brudu, tłuszczu i topnika izoluje powierzchnię i pogarsza odprowadzanie ładunku.
- Nie używaj rozpuszczalników ani środków na bazie silikonu. Rozpuszczalnik może naruszyć wierzchnią warstwę, a silikon zostawia izolujący film. Do czyszczenia stosuje się preparaty przeznaczone do mat ESD albo wodę z łagodnym detergentem.
- Sprawdzaj zatrzask i przewód. Wielokrotne wpinanie rozluźnia złącze; przetarty przewód przerywa obwód.
- Wykonuj okresowe pomiary rezystancji i zapisuj wyniki — w strefach EPA prowadzi się dokumentację pomiarową.
- Wymień matę przetartą do warstwy przewodzącej. Uszkodzona powierzchnia przestaje mieć deklarowaną rezystancję.
Kompletowanie stanowiska
Maty w rolce docinane na wymiar znajdziesz w kategorii maty antystatyczne stołowe i podłogowe — w wersji stołowej i podłogowej z żółtą krawędzią. Do pełnego stanowiska dochodzą stół antystatyczny, krzesło ESD i rękawiczki antystatyczne.
Najczęstsze pytania
Czy mata antystatyczna działa bez podłączenia do uziemienia?
Nie. Nieuziemiona mata jest tylko podkładką — ładunek nie ma dokąd spłynąć. Do działania potrzebny jest zatrzask, przewód uziemiający z rezystorem 1 MΩ i sprawny punkt uziemienia.
Jak podłączyć matę antystatyczną do uziemienia?
Przez zatrzask w macie i przewód uziemiający z wbudowanym rezystorem 1 MΩ, którego drugi koniec podłącza się do kołka uziemiającego, listwy uziemiającej stanowiska albo styku ochronnego gniazda. Po podłączeniu wykonuje się pomiar rezystancji.
Czym oczkować matę antystatyczną?
Zestawem oczkującym: nitem kapturowym z podkładką oraz narzędziem do jego zaciśnięcia. Otwór wykonuje się dziurkaczem, zatrzask montuje od góry, podkładkę od spodu — tak, aby metal miał kontakt z przewodzącą warstwą maty.
Jaka jest różnica między złączem męskim a żeńskim?
Różnica jest wyłącznie mechaniczna: męski to wystający bolec, żeński to gniazdo wciskane na bolec. Elektrycznie działają tak samo. Ważne są średnice — 10 mm w matach, 4 mm w opaskach nadgarstkowych — i to one decydują, czy komplet da się połączyć.
Do czego służą końcówki typu krokodylek?
Do szybkiego podpięcia przewodu uziemiającego do dowolnego elementu metalowego — śruby, ramy, szyny — bez montowania złącza. Wygodne przy pracy serwisowej. Do stanowiska stałego lepszy jest zatrzask lub końcówka oczkowa, bo krokodylek odpada i z czasem się utlenia.
Czym czyścić matę antystatyczną?
Preparatami przeznaczonymi do mat ESD albo wodą z łagodnym detergentem. Nie stosuj rozpuszczalników ani środków silikonowych — silikon zostawia izolujący film, który pogarsza odprowadzanie ładunku.
Czy potrzebna jest mata podłogowa, skoro jest stołowa?
W strefie, w której operator siedzi lub chodzi, tak. Mata stołowa chroni wyrób na blacie, ale nie odprowadza ładunku z ciała operatora ani z kółek krzesła. Bez maty podłogowej krzesło ESD nie ma dokąd oddać ładunku.
