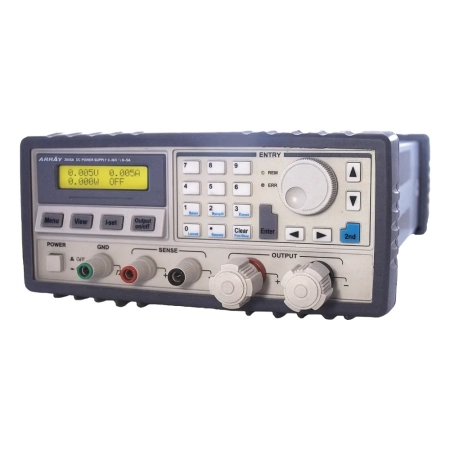

Zasilacz laboratoryjny wysokonapięciowy programowalny ARRAY 3665A DC 200 V/2.5 A, RS232

Zasilacz laboratoryjny wysokonapięciowy programowalny ARRAY 3665A o wyjściu 200 V/2.5 A. Sterowany zdalnie, z możliwością programowania sekwencji napięć i prądów. Wersja wysokonapięciowa — wyjście wymaga zachowania zasad pracy pod napięciem. Pracuje w trybach CV i CC, z niezależną nastawą napięcia i ograniczenia prądu.

Dane techniczne

Po co ograniczać prąd, skoro ustawia się napięcie

Napięcie mówi zasilaczowi, ile ma podać. Limit prądu mówi, kiedy ma przestać. Przy zwarciu albo błędzie montażowym układ spróbuje pobrać dowolnie dużo — ustawiony limit zamienia awarię w bezpieczne przejście w tryb stabilizacji prądu (CC), napięcie samo spada i nic się nie pali.

Dopóki pobór jest poniżej limitu, zasilacz pracuje w trybie CV i trzyma napięcie z zadaną dokładnością. Przejście między trybami jest automatyczne i sygnalizowane na panelu.

Co daje sterowanie z komputera

Zasilacz programowalny przyjmuje polecenia z komputera i potrafi odtworzyć zaprogramowaną sekwencję napięć oraz czasów. To zmienia charakter pracy: zamiast kręcić gałką i patrzeć, uruchamia się test, który wykonuje się tak samo za każdym razem i zostawia zapis.

• badanie zachowania układu przy zapadzie napięcia zasilania
• symulacja rozładowywania się akumulatora w czasie
• cykliczne załączanie i wyłączanie w teście wygrzewania
• rejestracja prądu pobieranego w kolejnych fazach pracy urządzenia

Przy pojedynczych naprawach to funkcja zbędna. Opłaca się tam, gdzie ten sam test powtarza się wielokrotnie albo trzeba go udokumentować.

Praca z wysokim napięciem

Przy napięciach powyżej 100 V zmienia się nie sposób obsługi, tylko zasady bezpieczeństwa. Wyjście takiego zasilacza jest niebezpieczne dla życia — dotknięcie zacisków pod napięciem może skończyć się porażeniem, a energia zgromadzona w kondensatorach badanego układu pozostaje groźna także po wyłączeniu zasilania.

• przewody i sondy muszą mieć izolację przewidzianą na napięcie robocze z zapasem
• układ podłącza się i rozłącza wyłącznie przy wyjściu wyłączonym
• po wyłączeniu trzeba odczekać na rozładowanie kondensatorów badanego układu
• stanowisko powinno być oznaczone i niedostępne dla osób postronnych

Typowe zastosowania to badanie lamp i wyładowczych źródeł światła, elementów piezoelektrycznych, izolacji, przetwornic wysokonapięciowych i układów zasilania w elektronice mocy.

Gdzie się sprawdza

• serwis elektroniki — uruchamianie płytek z kontrolowanym limitem prądu
• prototypowanie — zasilanie układu przed wykonaniem docelowego zasilacza
• pomiary poboru — odczyt prądu w kolejnych stanach pracy urządzenia
• testy wygrzewania i obciążenia
• dydaktyka — pracownie elektroniki i elektrotechniki

Zasilacz na stanowisku ESD

Zasilacz stoi na blacie w zasięgu ręki operatora, więc jest częścią strefy EPA tak samo jak mata i opaska. Obudowa nie powinna gromadzić ładunku, a stanowisko musi mieć wspólny punkt uziemienia — wymaga tego norma PN-EN 61340-5-1. Sam zasilacz nie zastępuje przy tym żadnego z podstawowych zabezpieczeń ESD.
