Pochłaniacze oparów lutowniczych
Quick Głowica komorowa KHM 180/180/100 mm do Q6101/6102
- Producent: Quick

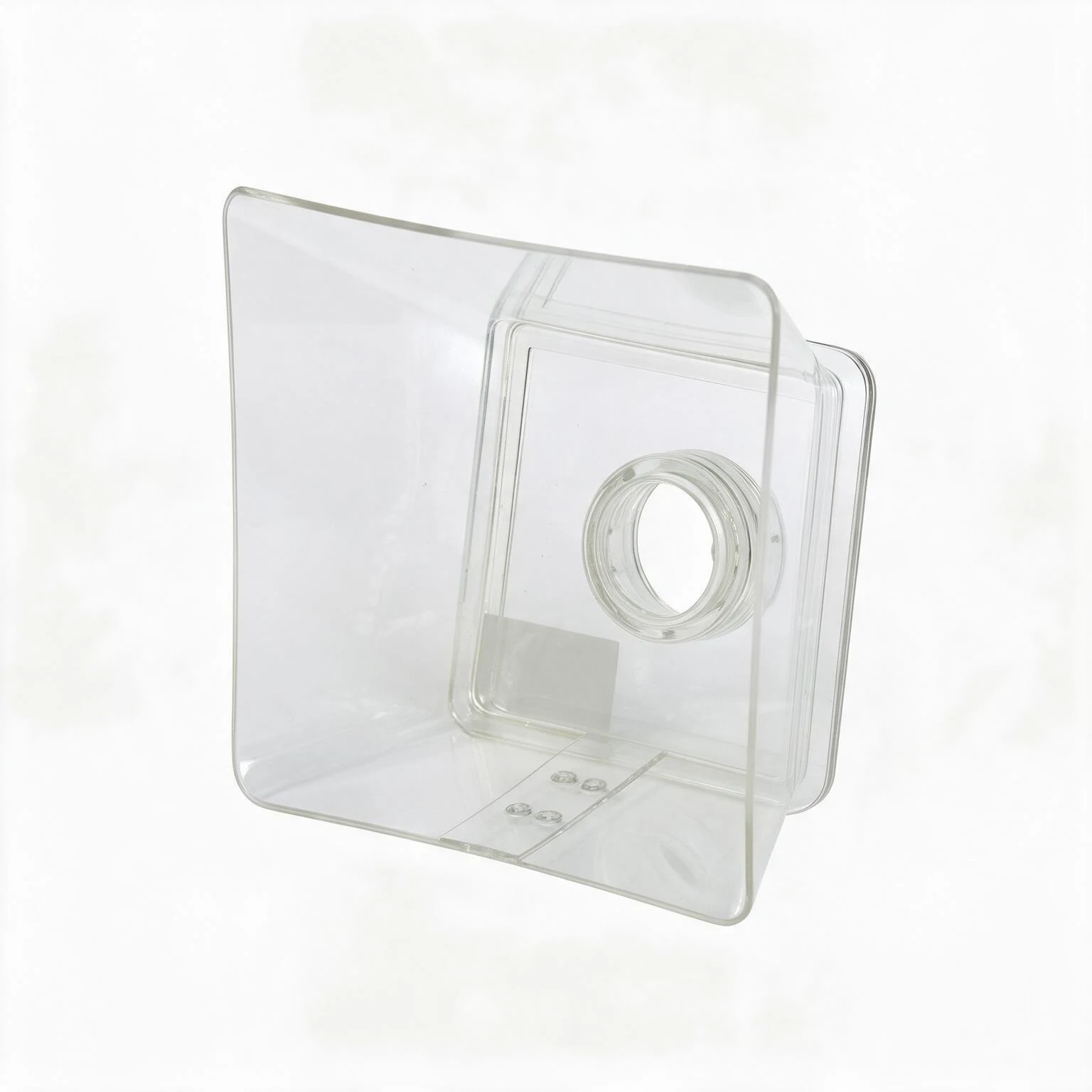

Quick Głowica komorowa KHY1 200/200/100 mm do Q6101/6102
- Producent: Quick

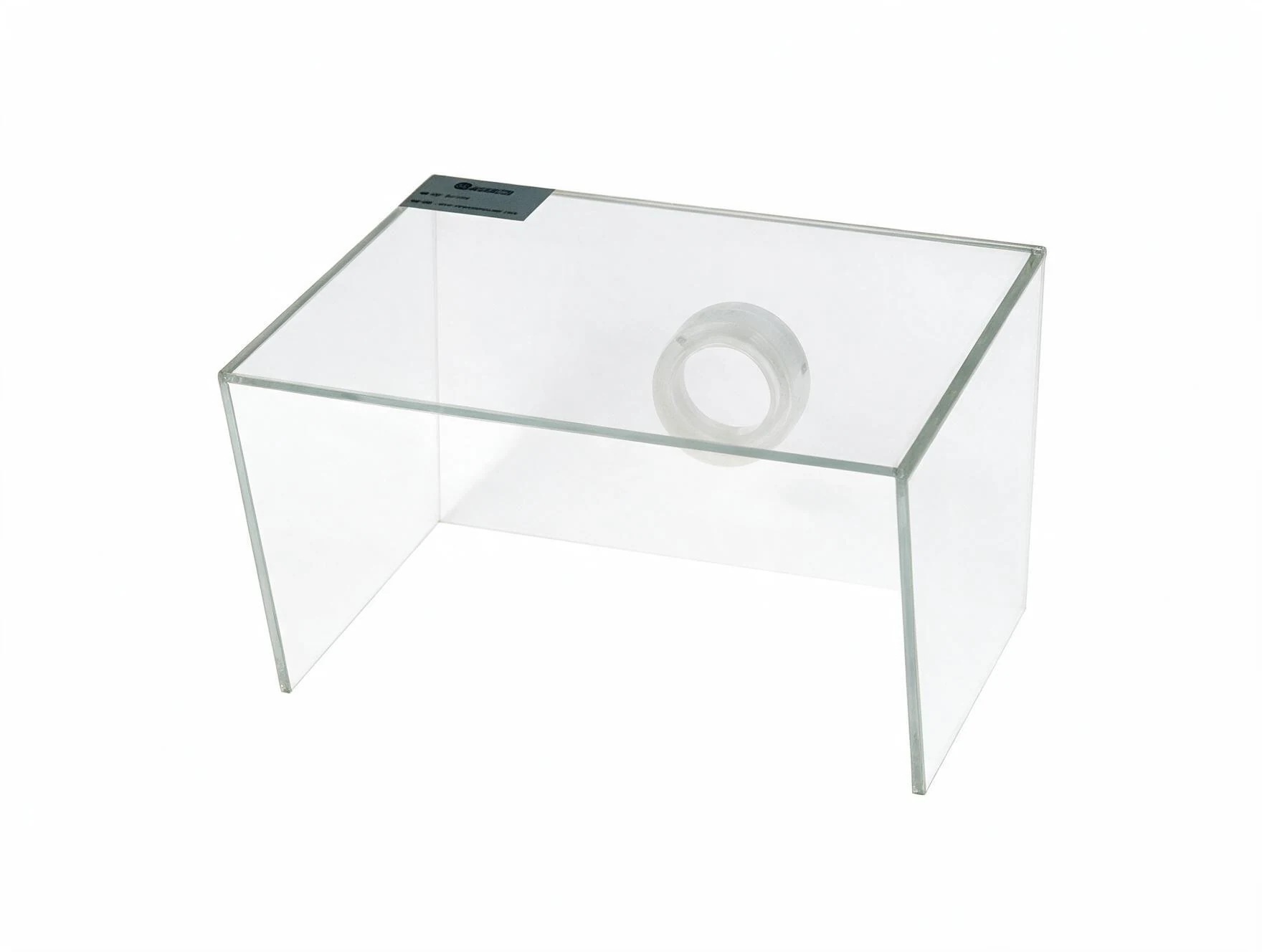

Quick Głowica komorowa KHY2 250x220×150 mm do Q6101/6102
- Producent: Quick

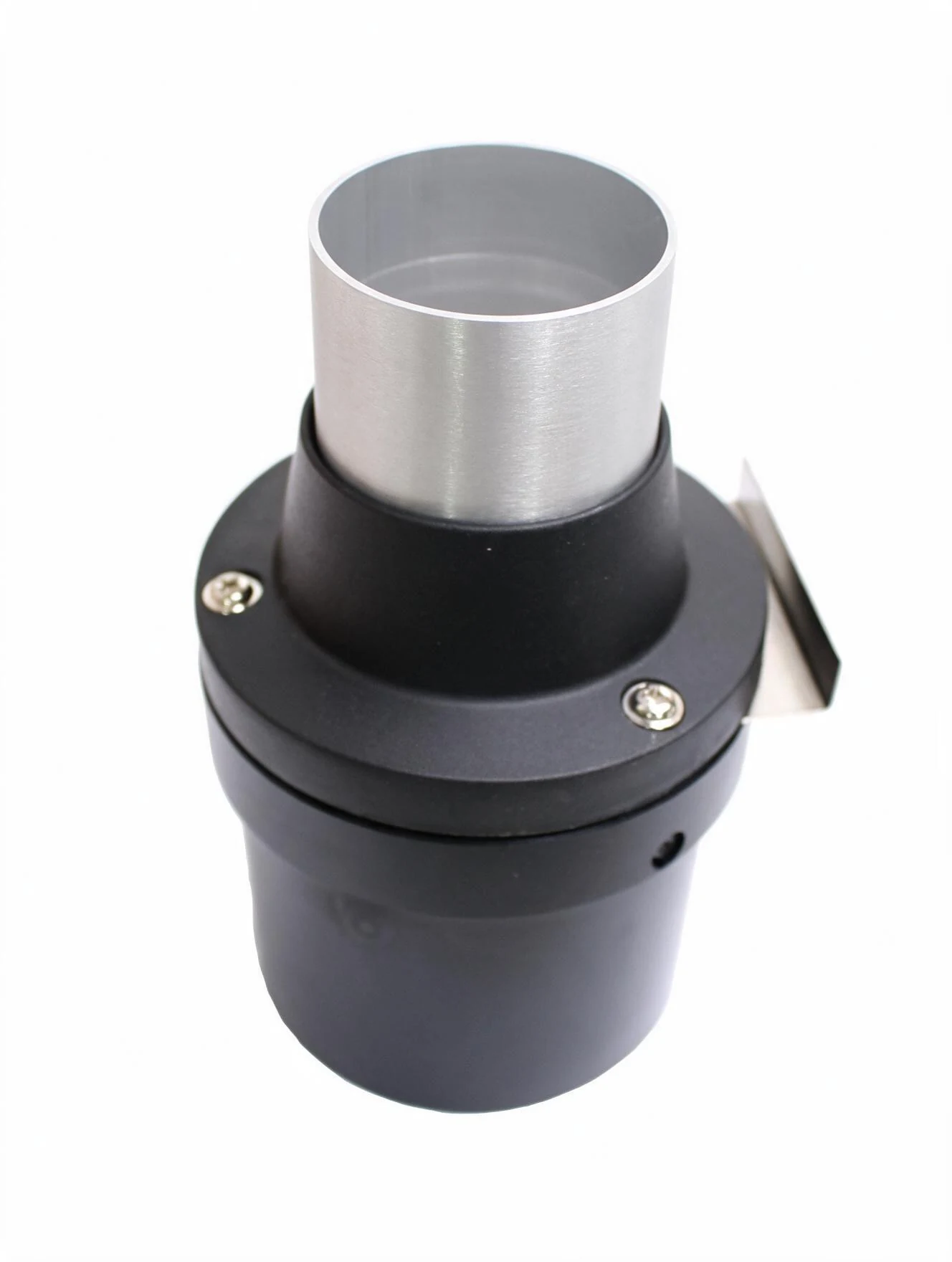

Quick redukcja do króćca pochłaniacza KCF 50/75 do Q6101/6102
- Producent: Quick

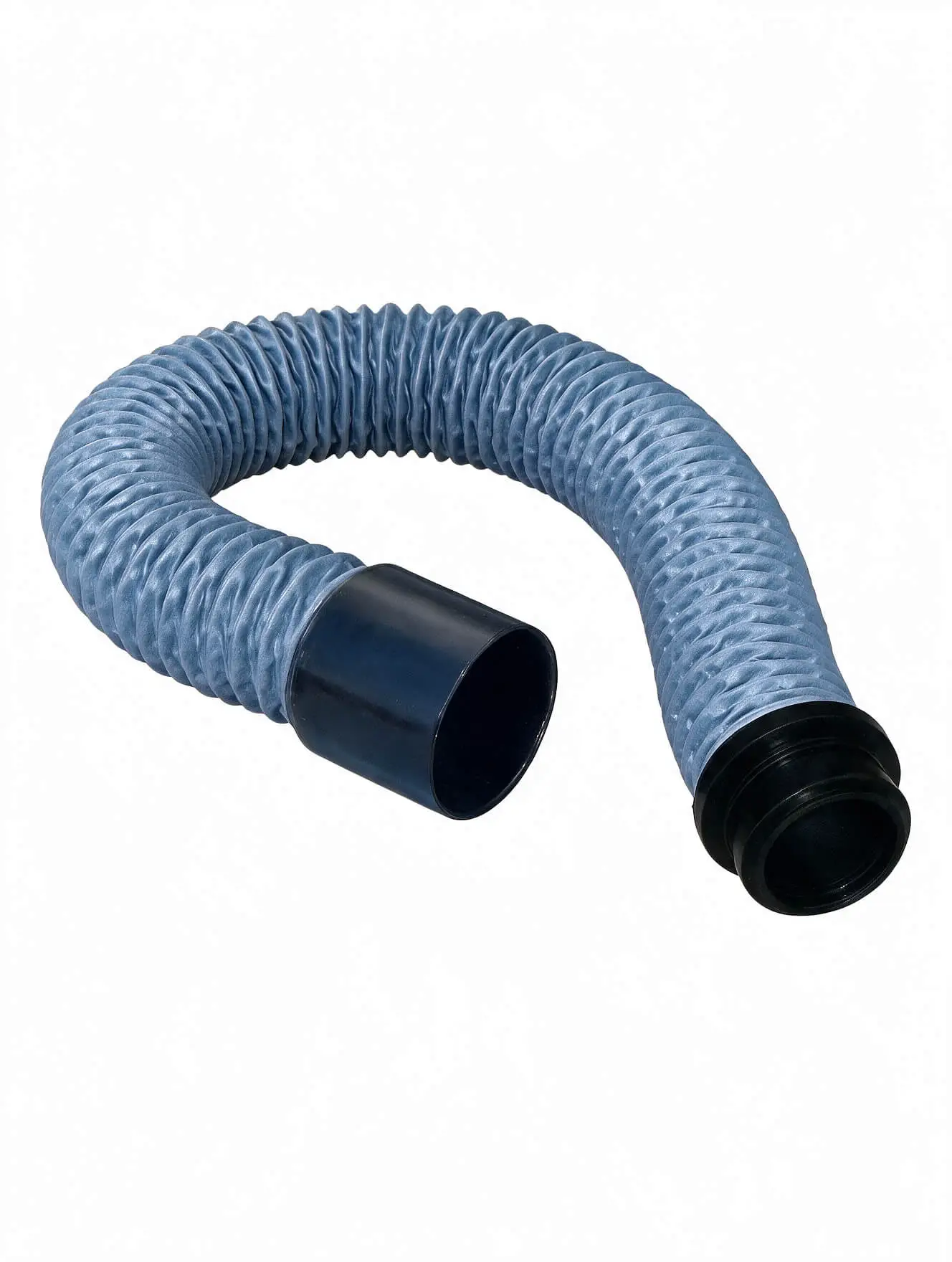

Quick Rura elastyczna łącznikowa KCN 50-75/1000 mm do systemu odsysania do Q6101/6102
- Producent: Quick

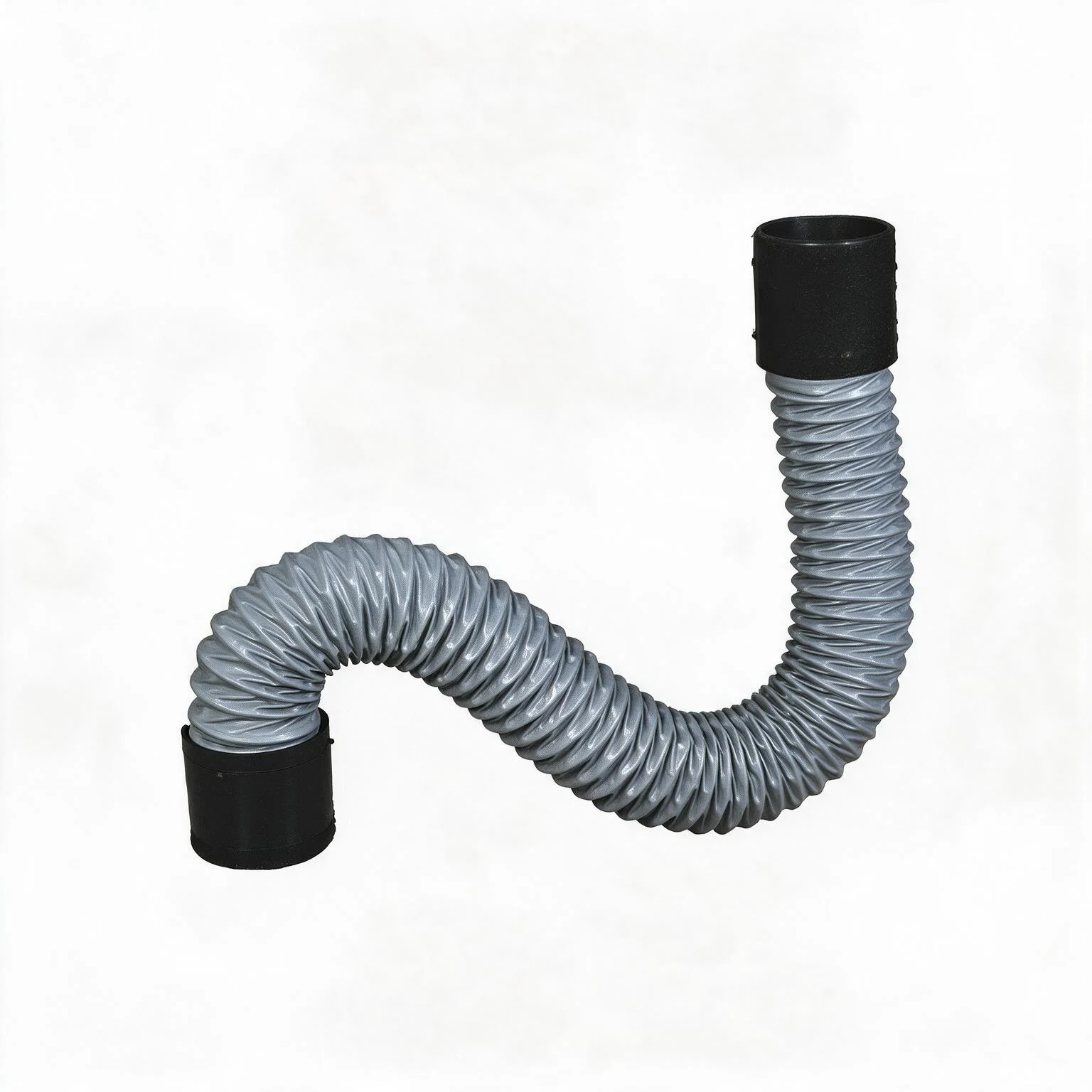

Quick Rura elastyczna łącznikowa KCN 75/1000 mm do systemu odsysania do Q6101/6102
- Producent: Quick

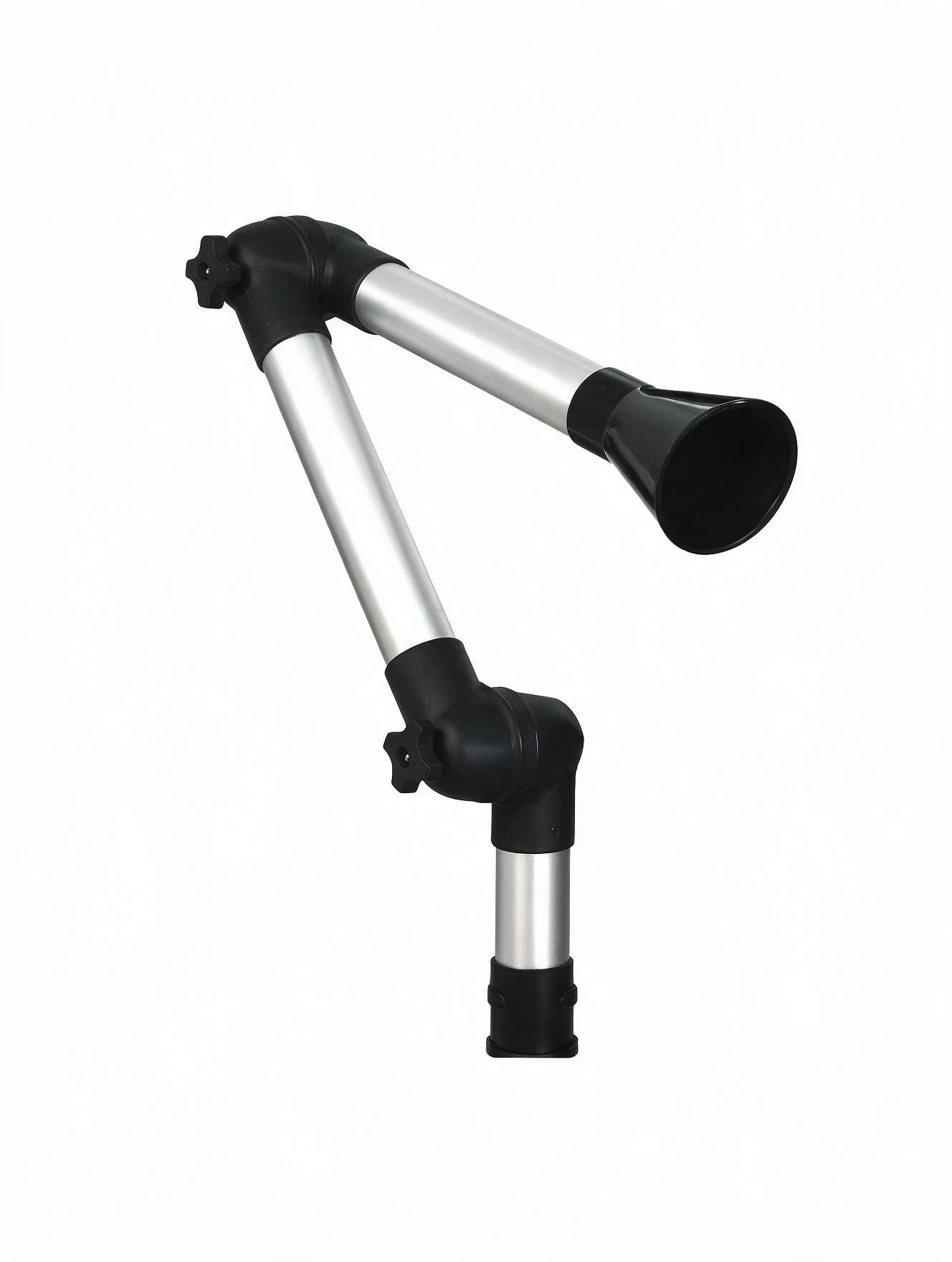

Quick Wysięgnik 3-segmentowy KAA3 z głowicą okrągłą do Q6101/6102
- Producent: Quick

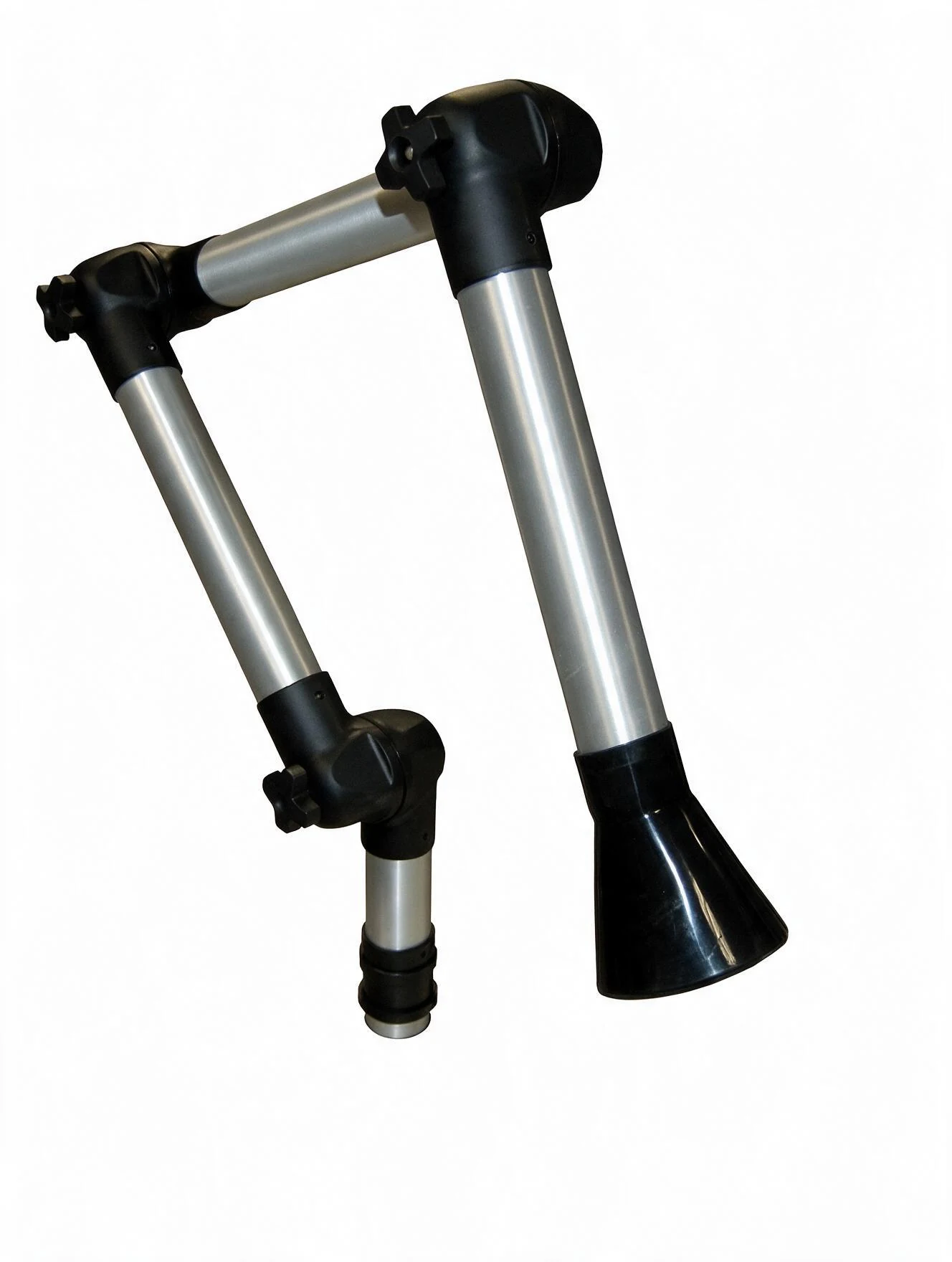

Quick Wysięgnik 4-segmentowy 50/1500 mm KAA4 z głowicą okrągłą do Q6101/6102
- Producent: Quick

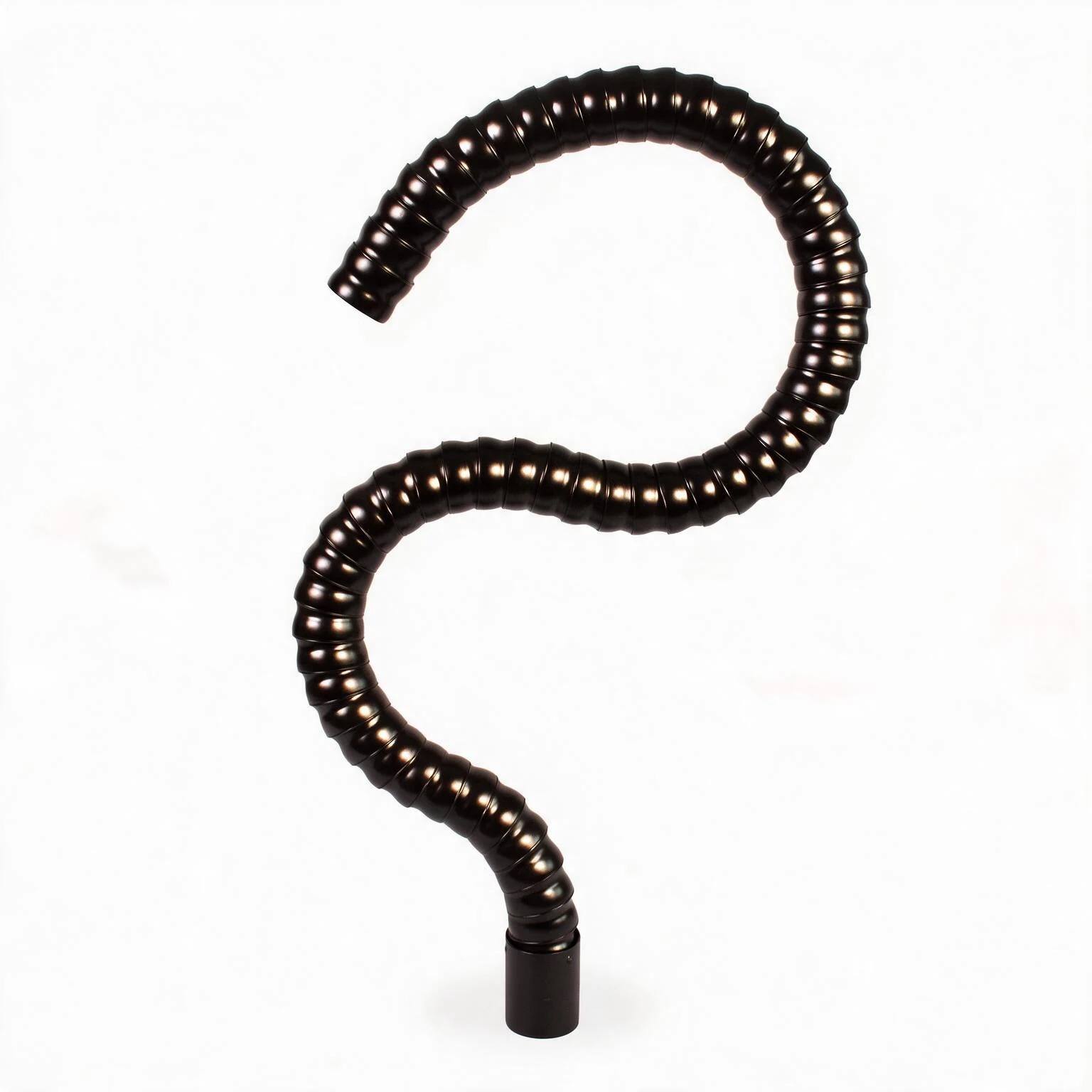

Quick Wysięgnik elastyczny KAP 50/1200 mm do Q6101/6102 na króciec fi 50 mm
- Producent: Quick

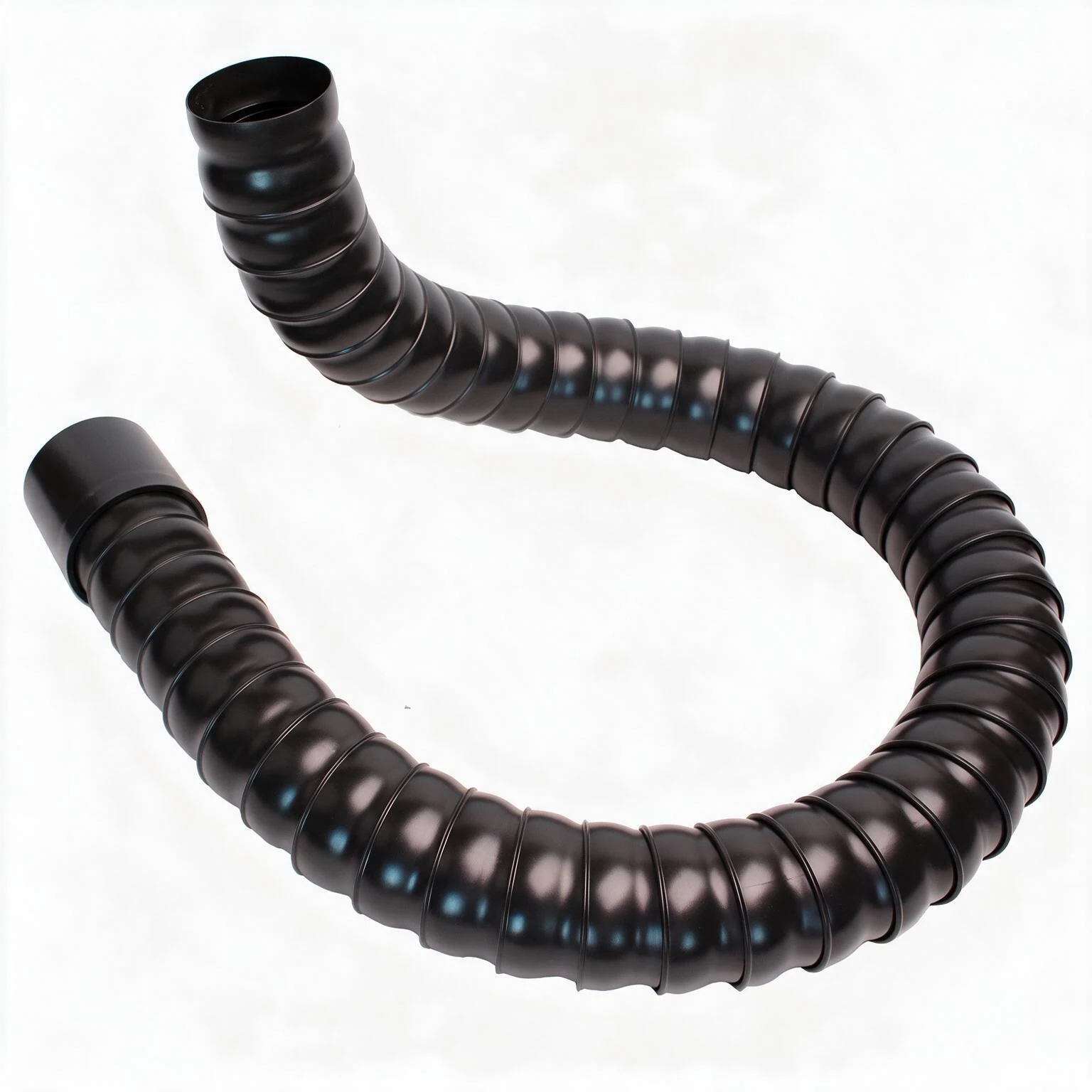

Quick Wysięgnik elastyczny KAP 75/1400 mm "Standard" do Q6101/6102/6211
- Producent: Quick

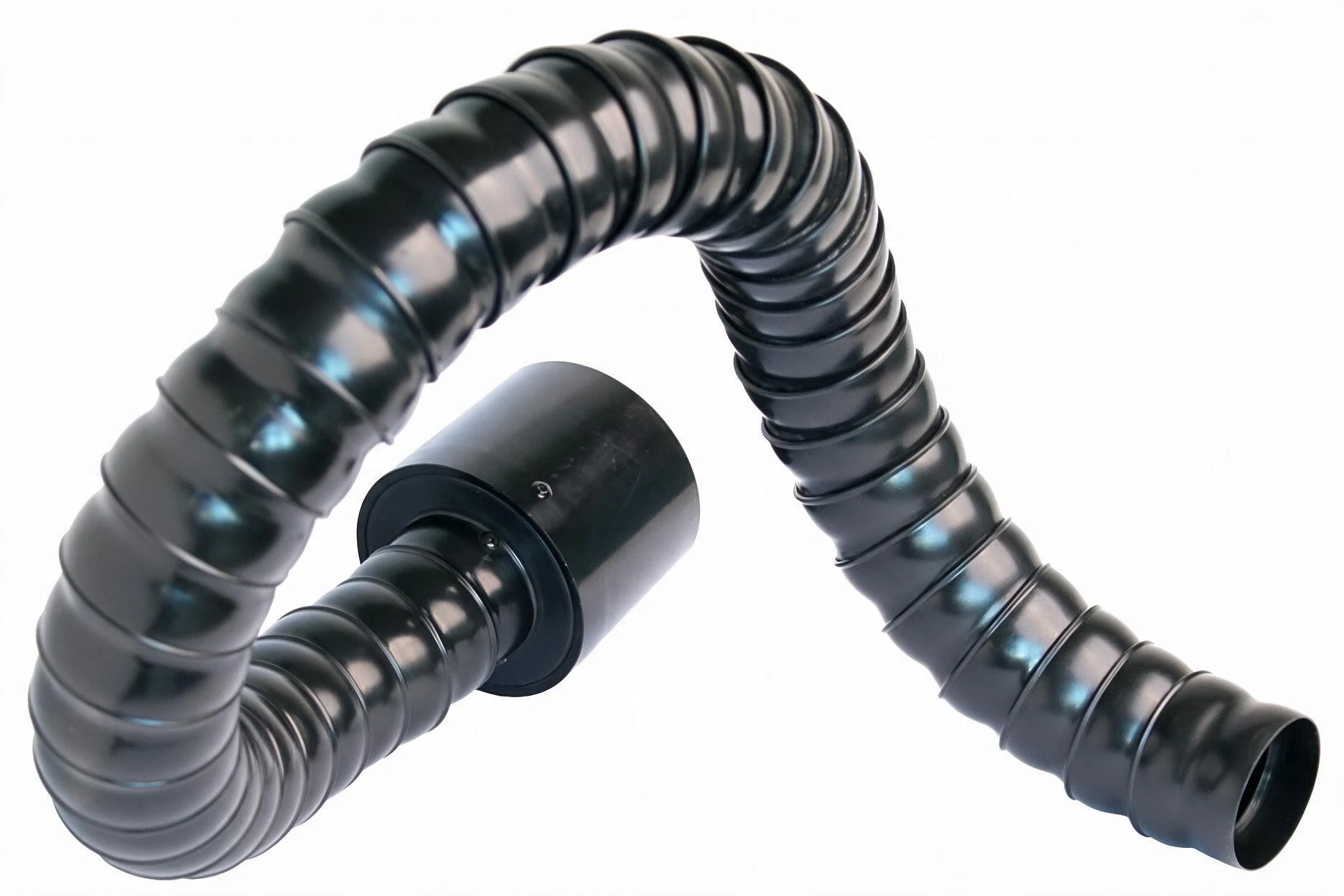

Quick Wysięgnik elastyczny KAP 75/50/800 mm (gniazdo/rura) redukcyjny Q6101/6102
- Producent: Quick

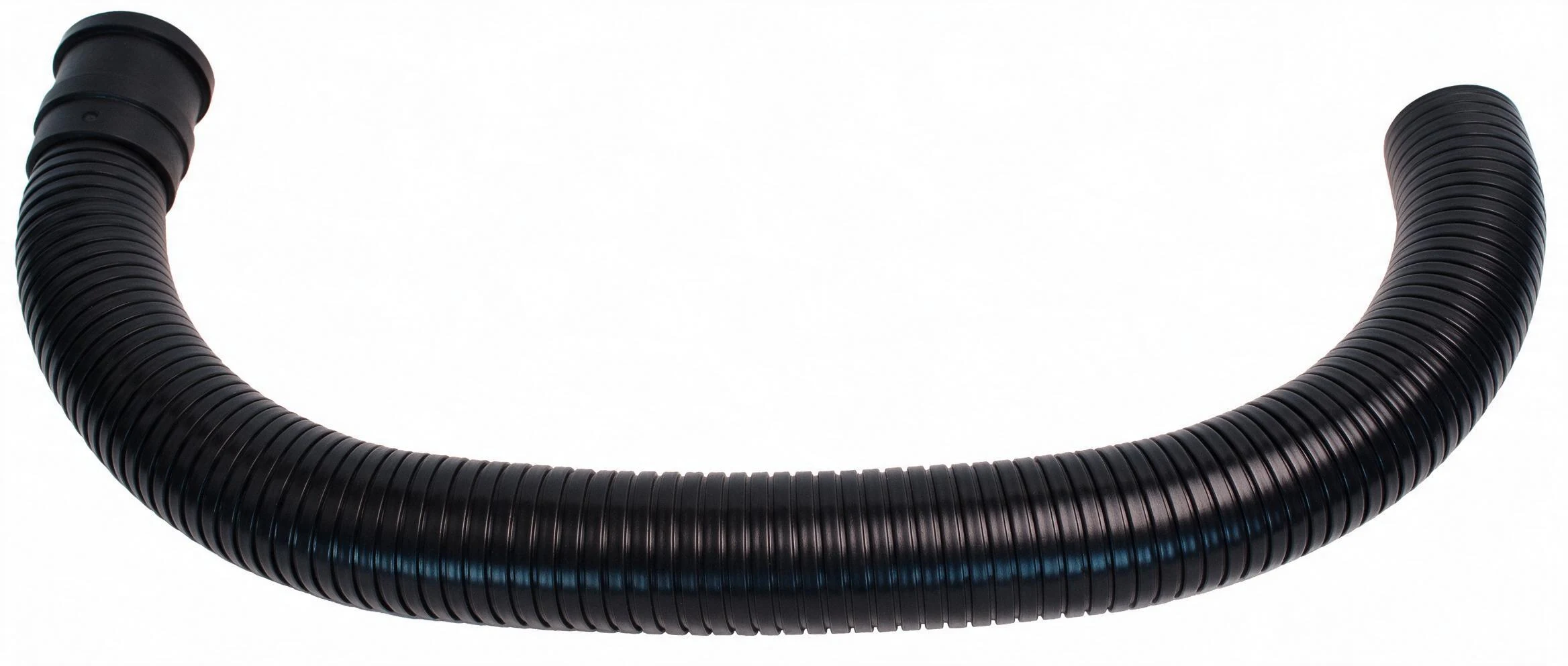

Quick Wysięgnik elastyczny okrągły KAV 50/800 mm do Q6101/6102 na króciec fi 50 mm
- Producent: Quick

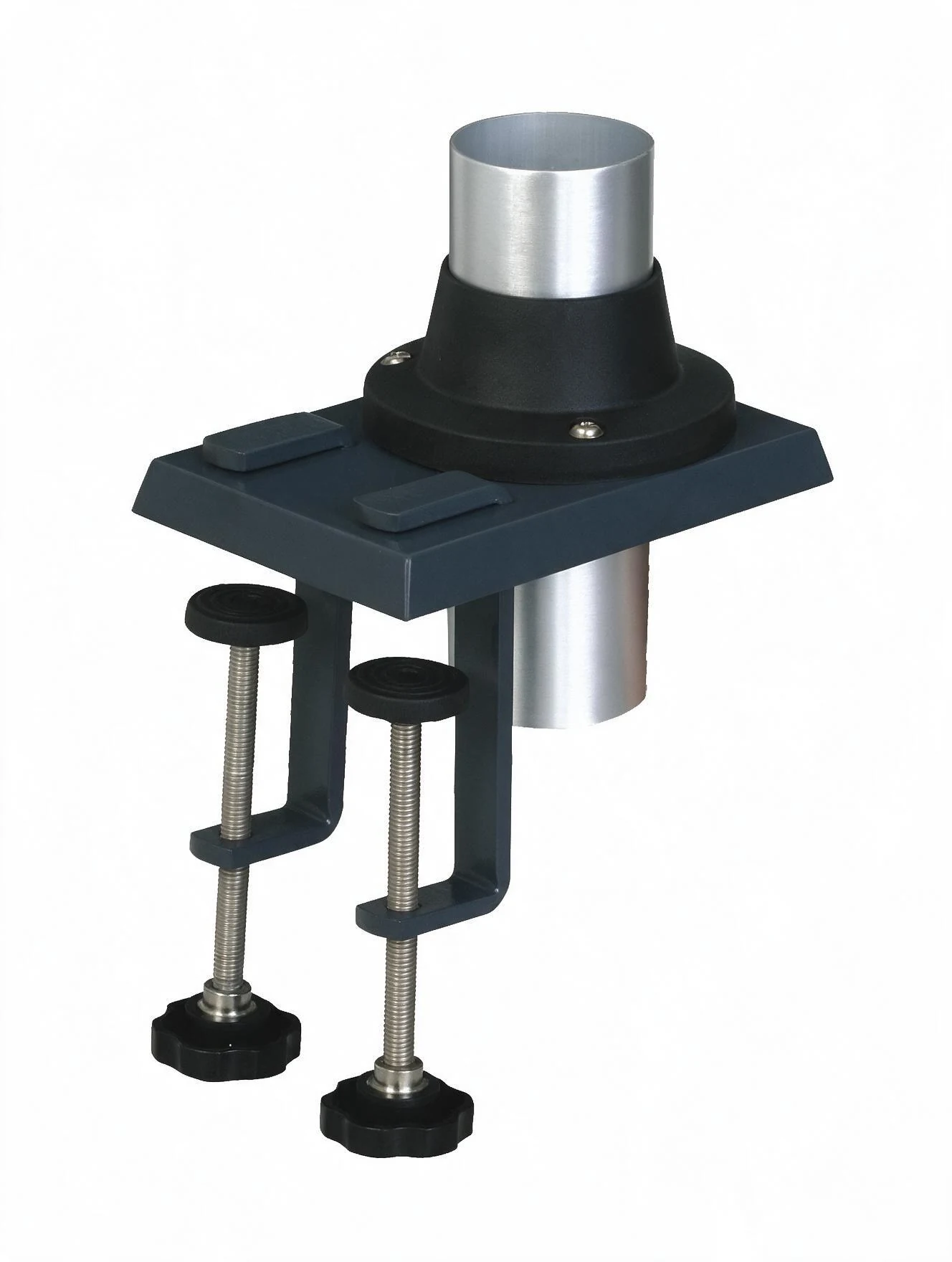

Quick Łącznik KCC 50/50 z mocowaniem do blatu do Q6101/6102
- Producent: Quick

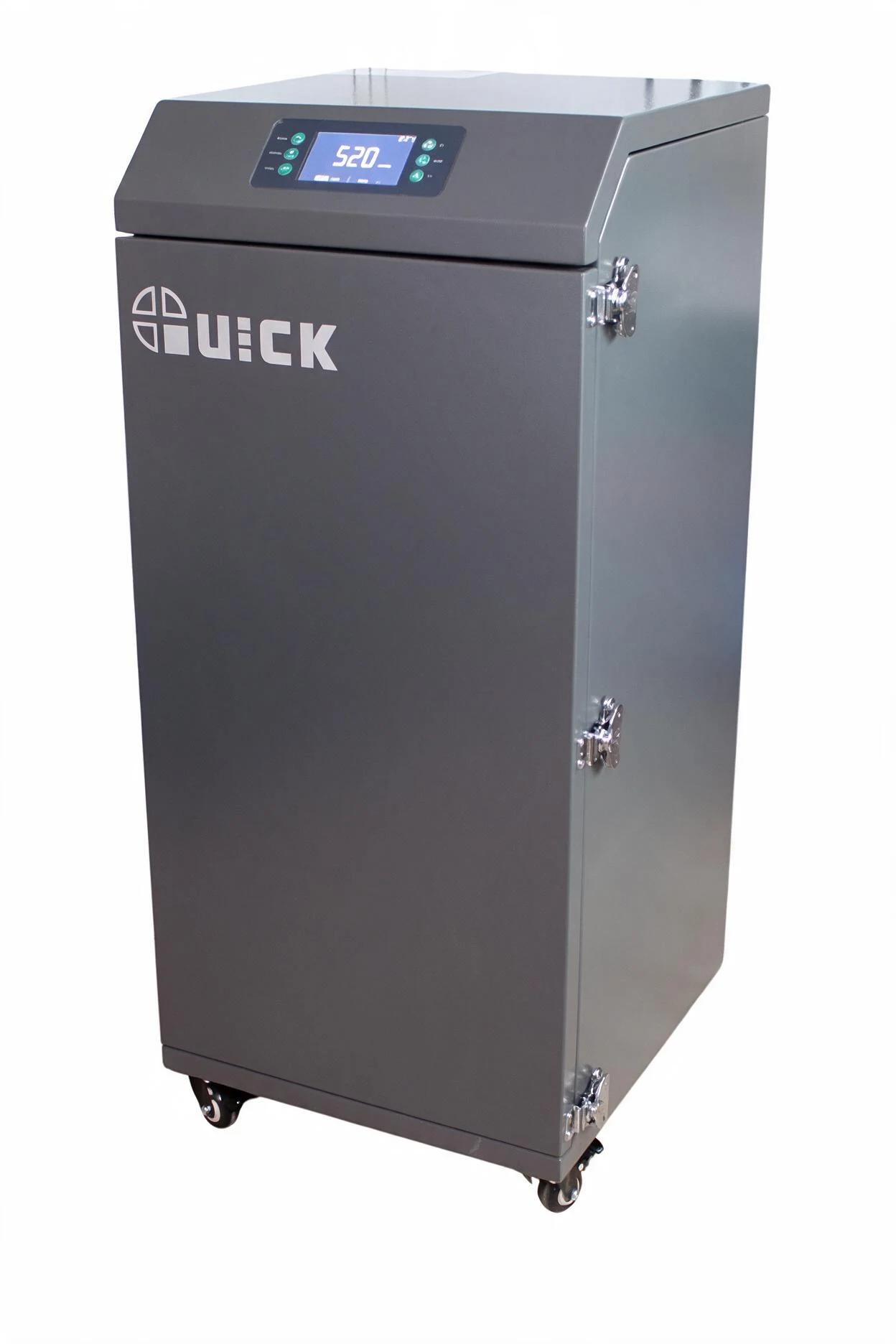

Pochłaniacze oparów lutowniczych odciągają dym znad grota, zanim dotrze do strefy oddychania operatora. W kategorii znajdują się zarówno same urządzenia — od jednostanowiskowych po czterostanowiskowe i przemysłowe — jak i osprzęt: wysięgniki, głowice, łączniki oraz filtry wymienne.
Co unosi się nad lutowanym punktem
Biały dym powstający przy lutowaniu to w większości produkty rozkładu topnika, nie opary metalu. Topniki kalafoniowe uwalniają przy tym związki uznane za czynnik uczulający drogi oddechowe — reakcja narasta wraz z ekspozycją i u części osób prowadzi do trwałej nadwrażliwości. Dlatego odciąg stosuje się u źródła, przy samym grocie, a nie jako ogólną wentylację pomieszczenia.
Dobór wielkości
| Konfiguracja | Zastosowanie |
|---|---|
| Jednostanowiskowa | pojedyncze stanowisko serwisowe lub laboratoryjne |
| Dwustanowiskowa | dwa stanowiska obsługiwane z jednej jednostki, dwa niezależne wysięgniki |
| Czterostanowiskowa | linia montażowa lub sala serwisowa z kilkoma operatorami |
| Stołowa / wentylatorowa | odciąg ustawiany bezpośrednio na blacie, przy pracy dorywczej i szkoleniowej |
| Przemysłowa dużej mocy | stanowiska o dużej intensywności lutowania i praca ciągła |
Trzy stopnie filtracji
| Filtr | Co zatrzymuje | Wymiana |
|---|---|---|
| Wstępny | grube cząstki i pył — chroni kolejne stopnie przed zapchaniem | najczęściej, jest najtańszy |
| Środkowy / HEPA | drobne cząstki stałe dymu lutowniczego | rzadziej niż wstępny |
| Węgiel aktywny | fazę gazową i zapachy, których filtr cząstkowy nie zatrzyma | po utracie skuteczności — rozpoznaje się ją po powrocie zapachu |
Wysięgnik i głowica
Skuteczność odciągu spada bardzo szybko wraz z odległością od źródła dymu, dlatego wylot powinien znajdować się tuż nad lutowanym punktem, a nie „gdzieś nad stanowiskiem”. W ofercie są wysięgniki elastyczne i segmentowe o różnych długościach oraz głowice: okrągłe, gumowe i komorowe. Głowica komorowa obejmuje większy obszar i sprawdza się tam, gdzie lutuje się na całej powierzchni płytki.
Najczęstsze pytania
Czy zwykła wentylacja pomieszczenia wystarczy?
Nie. Wentylacja ogólna rozcieńcza dym w całym pomieszczeniu dopiero po tym, jak przejdzie on przez strefę oddychania operatora. Odciąg u źródła przechwytuje go, zanim tam trafi — to zupełnie inna kolejność zdarzeń.
Jak daleko od grota ustawić wylot?
Najbliżej, jak pozwala praca — zwykle kilka centymetrów nad lutowanym punktem, z boku, żeby nie zasłaniał pola widzenia. Odsunięcie wylotu o kilkanaście centymetrów potrafi zredukować skuteczność przechwytywania do ułamka wartości wyjściowej.
Jak często wymieniać filtry?
Filtr wstępny najczęściej, bo przejmuje najgrubsze zanieczyszczenia. Filtr HEPA rzadziej. Filtr węglowy wymienia się, gdy przy pracującym urządzeniu wraca zapach lutowania — to znak, że węgiel się wysycił. Same urządzenia sygnalizują też spadek przepływu.
Czy filtr węglowy jest konieczny?
Filtr cząstkowy zatrzymuje cząstki stałe, ale nie zatrzymuje fazy gazowej. To właśnie ona odpowiada za charakterystyczny zapach i za drażniące działanie oparów. Bez węgla aktywnego odciąg oczyszcza dym tylko częściowo.
Czy pochłaniacz musi być ESD?
Na stanowisku w strefie EPA — tak. Obudowa i wysięgnik znajdują się bezpośrednio nad płytką i nad rękami operatora, więc nie mogą gromadzić ładunku. Urządzenia w wykonaniu ESD mają przewodzącą obudowę i przyłącze uziemienia.
