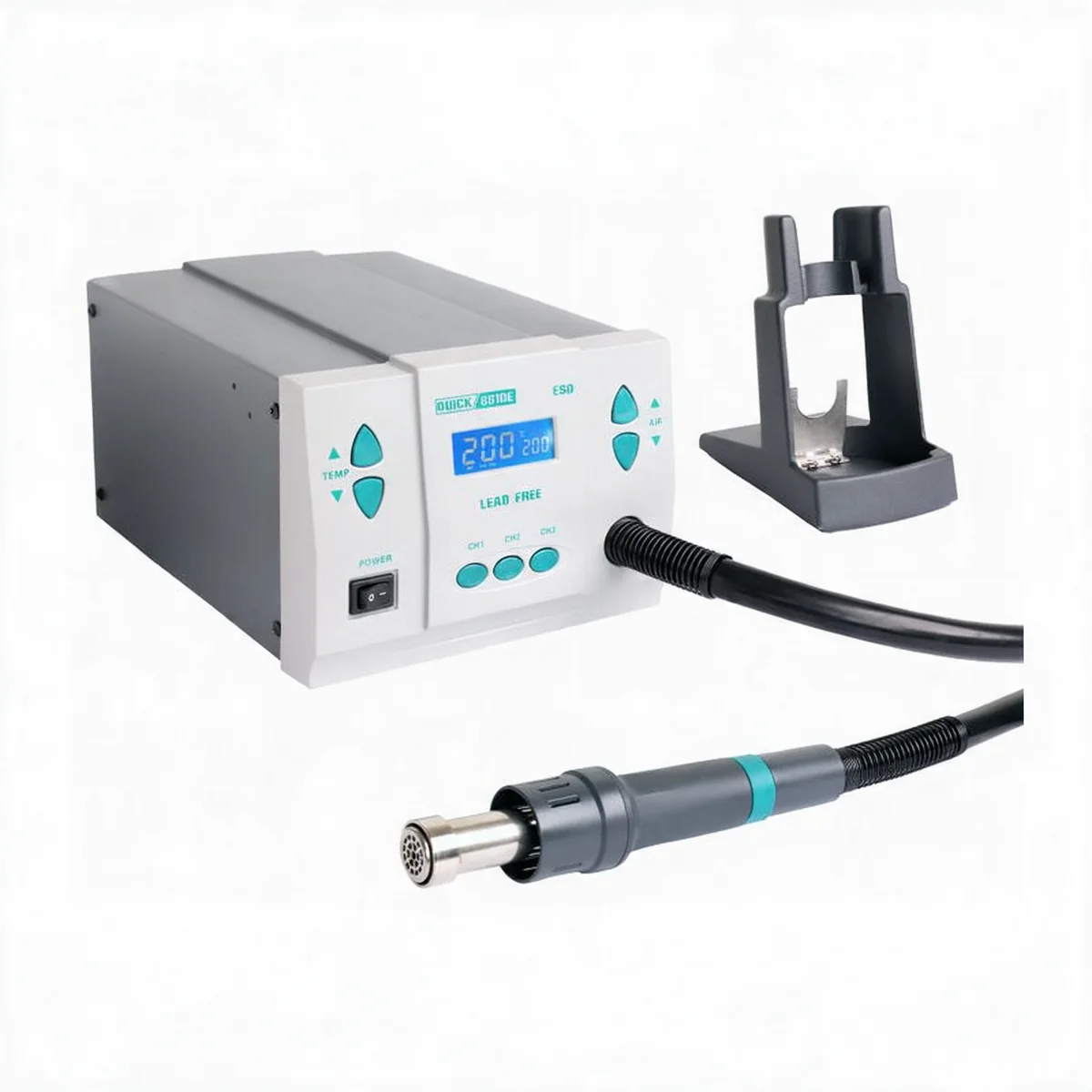

Stacja lutownicza HOT AIR Quick 861DE ESD – 1,3 kW, 200 l/min

Wydajnością nadmuchu. 861DE osiąga do 200 l/min przy mocy 1,3 kW, 861DW pracuje z przepływem rzędu 120 l/min przy 1 kW. Przy drobnym SMD różnicy nie odczujesz; zobaczysz ją przy dużych ekranach i złączach, gdzie liczy się ilość ciepła dostarczana w jednostce czasu.

Tak, to konstrukcja przeznaczona do pracy zmianowej. Pamiętaj o zachowaniu procedury chłodzenia po wyłączeniu — dmuchawa musi przepompować zimne powietrze przez grzałkę, zanim odetniesz zasilanie, inaczej element grzejny szybciej się zużywa.

Najpierw przepływ, potem temperatura — nie odwrotnie. Przepływ dobiera się do wielkości elementu: niski do drobnych elementów biernych, średni do SOIC i QFP, wyższy do ekranów i dużych układów. Zbyt duży przepływ zdmuchuje sąsiednie elementy, zanim ciepło zdąży dojść do lutów pod spodem.

Temperatura: 280–320 °C do elementów 0402–0603, 330–360 °C do SOIC i złącz wielonóżkowych, 350–380 °C do QFN i ekranów.

Przy drobnym SMD nie. Przy dużych, wielowarstwowych płytkach z rozlewem masy — tak. Hot air grzeje tylko od góry, więc powstaje gradient: element ma już 360 °C, a laminat pod nim 80 °C. Skutkiem jest wygięcie płytki i pękające luty. Podgrzewacz doprowadza całą płytkę do 120–160 °C i wyrównuje naprężenia.

Tak. Dysze dobiera się do wielkości elementu — wąskie 2,5–4 mm do elementów biernych, 6–9 mm do SOIC i złącz, szerokie i profilowe do QFN oraz ekranów. W ofercie mamy dysze do stacji hot air Quick; przy zamówieniu podaj model stacji.

Tak. Stopy SAC topią się w 217–220 °C i wymagają nastawy grota rzędu 350–380 °C, co mieści się w zakresie tej stacji. Przy pracy bezołowiowej licz się z 2–3 razy szybszym zużyciem grotów niż przy cynie z ołowiem — to normalne zjawisko wynikające z wyższej temperatury i szybszego utleniania.

Wbrew intuicji dobiera się największy grot, który zmieści się przy złączu, a nie najmniejszy. Ciepło płynie przez powierzchnię styku, więc szeroki grot ścięty skraca czas kontaktu i obniża realną temperaturę, jakiej doświadcza płytka. Grot igłowy zostaw do pracy między wyprowadzeniami o małym rastrze.

Przy pracy dorywczej wystarczy wietrzenie. Przy codziennym lutowaniu — tak: dym znad grota to w ponad 95% aerozol z topnika, a kalafonia w formie wziewnej jest w UE sklasyfikowana jako czynnik uczulający drogi oddechowe. Na jedno stanowisko pracujące przez całą zmianę potrzeba realnie 80–120 m³/h.
