Zasilacze laboratoryjne

Zasilacze laboratoryjne dostarczają badanemu układowi napięcie o zadanej wartości i jednocześnie pilnują, żeby pobierany prąd nie przekroczył ustawionej granicy. Ta druga funkcja jest w serwisie ważniejsza od pierwszej — to ona ratuje płytkę, gdy w układzie jest zwarcie.

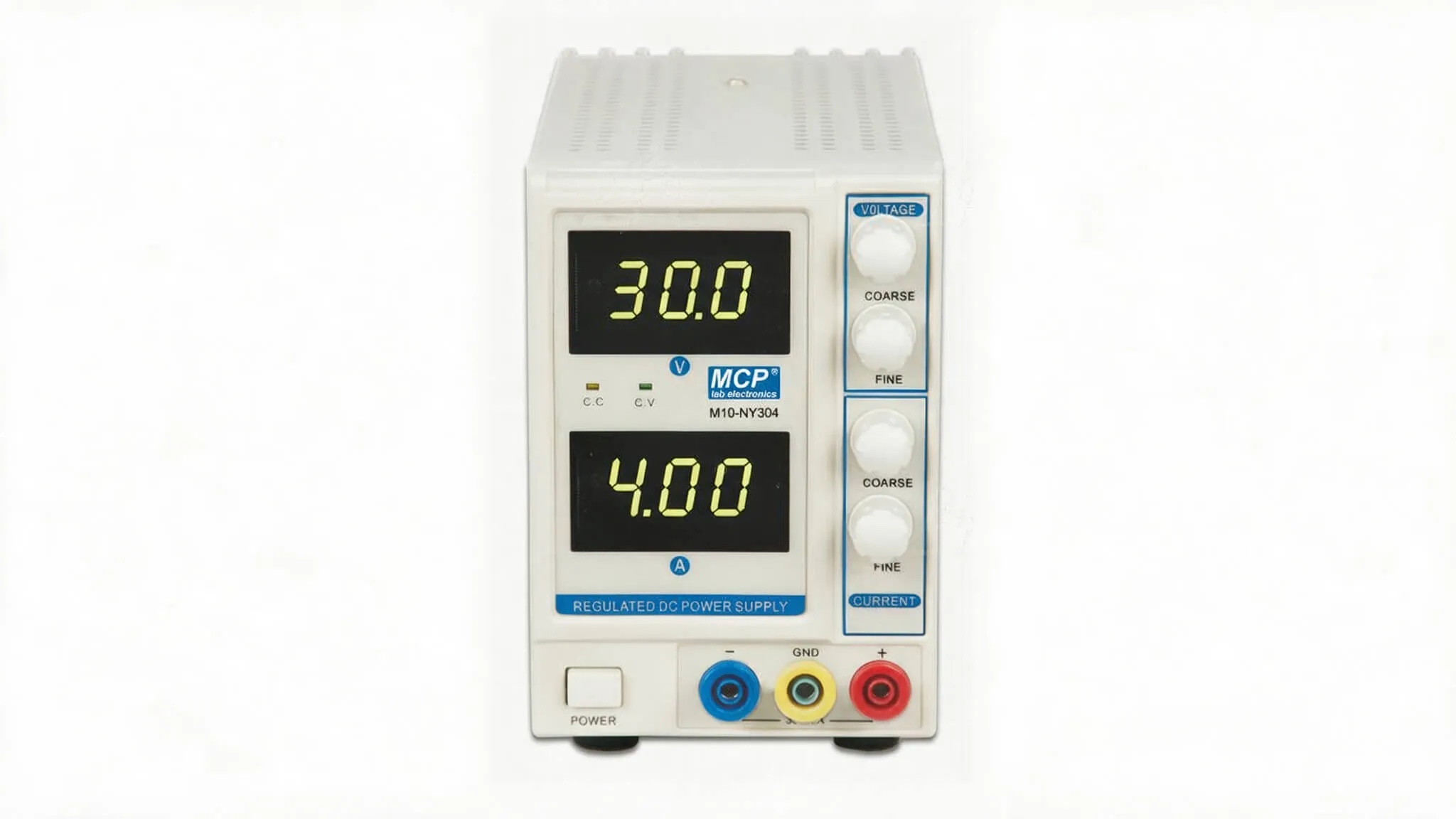

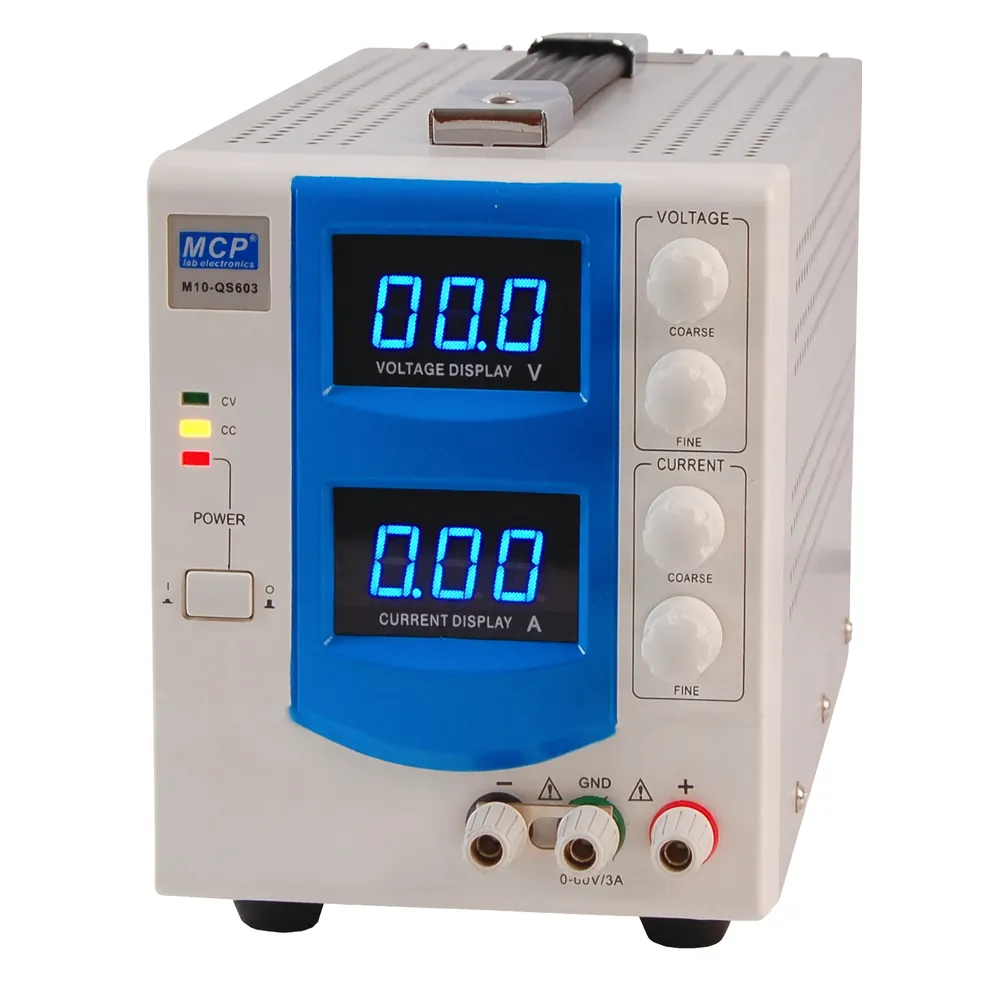

Stabilizacja napięcia i stabilizacja prądu

Zasilacz laboratoryjny pracuje w jednym z dwóch trybów. Dopóki układ pobiera mniej prądu niż ustawiona granica, zasilacz trzyma zadane napięcie — to tryb CV. Gdy pobór osiągnie ustawiony limit, zasilacz przestaje trzymać napięcie i zaczyna trzymać prąd, obniżając napięcie tak, by limitu nie przekroczyć — to tryb CC. Praktyczne zastosowanie: przed pierwszym włączeniem naprawianej płytki ustawia się niski limit prądu, więc zwarcie objawi się przejściem w CC, a nie spaleniem ścieżki.

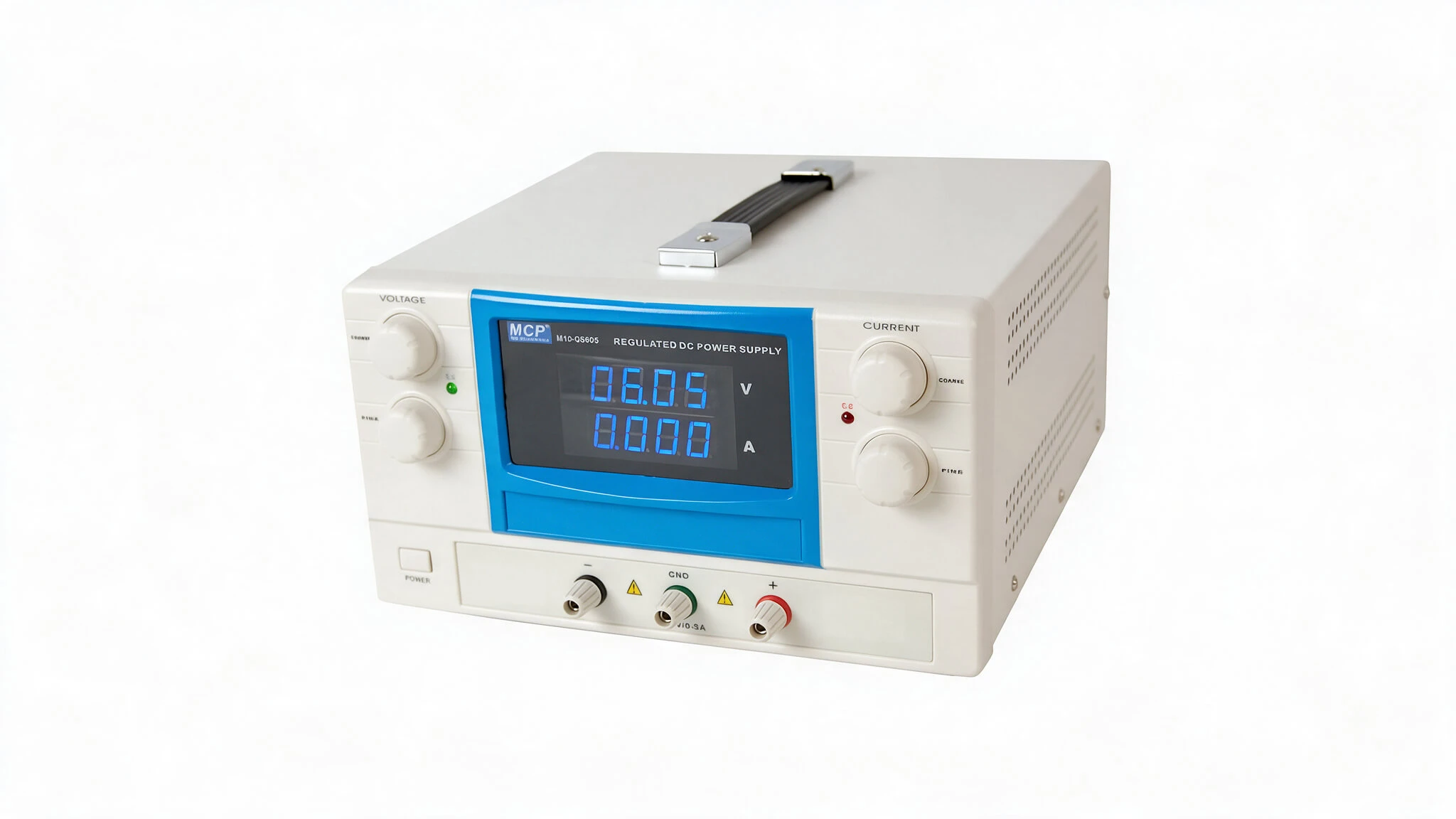

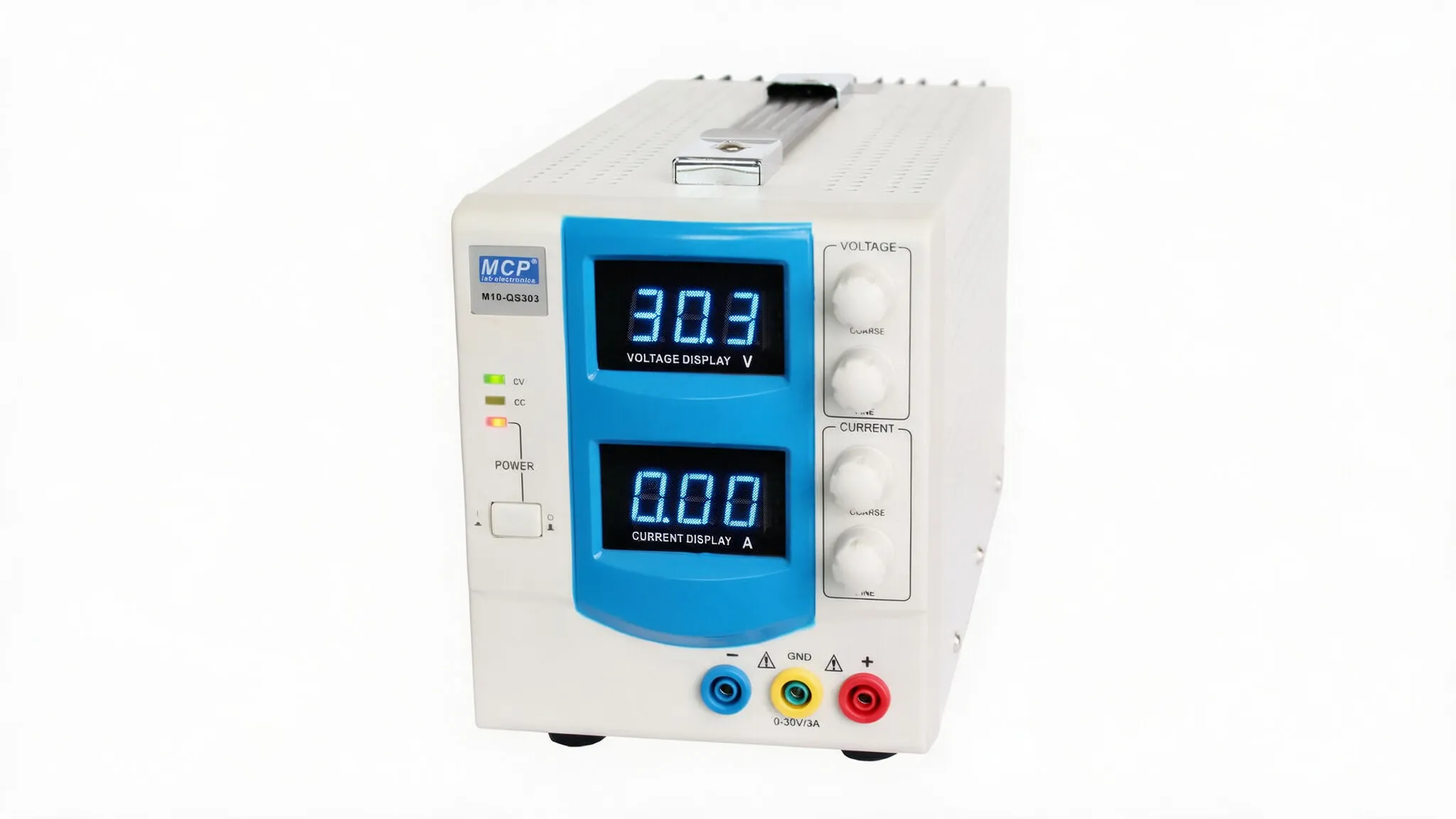

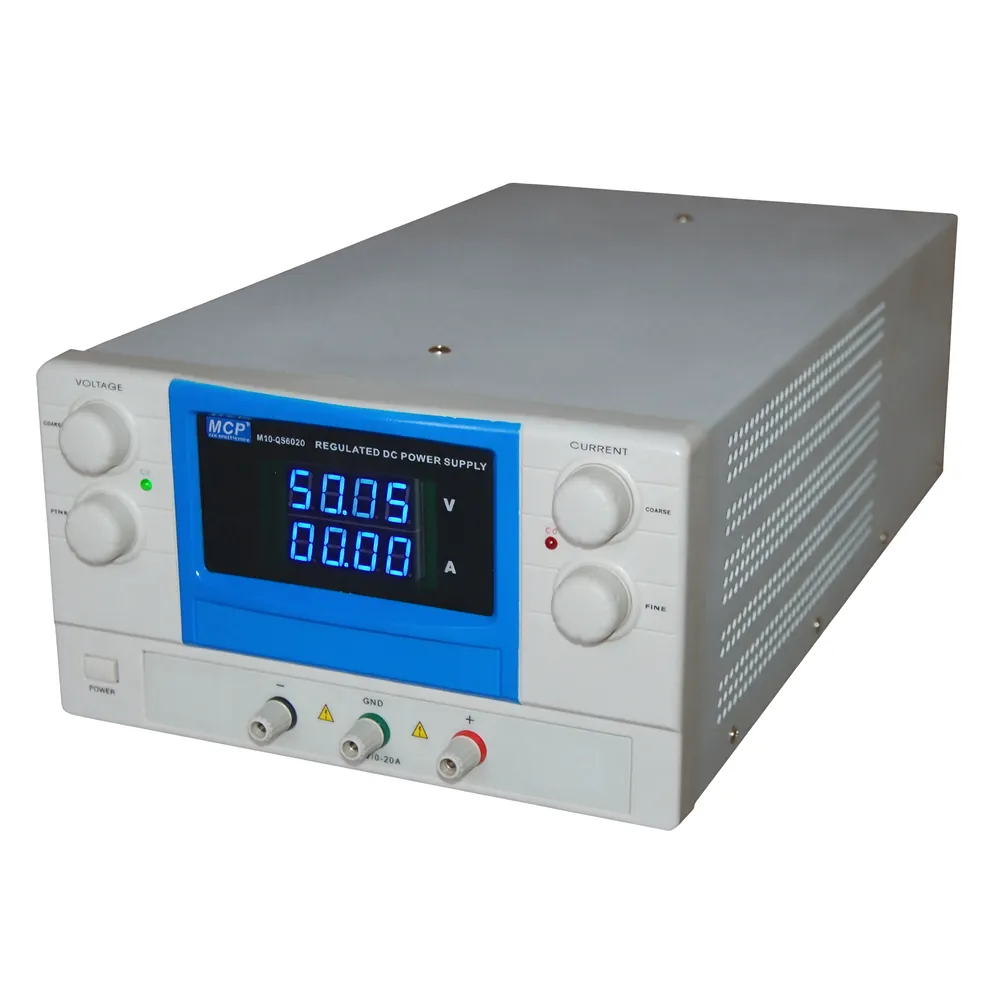

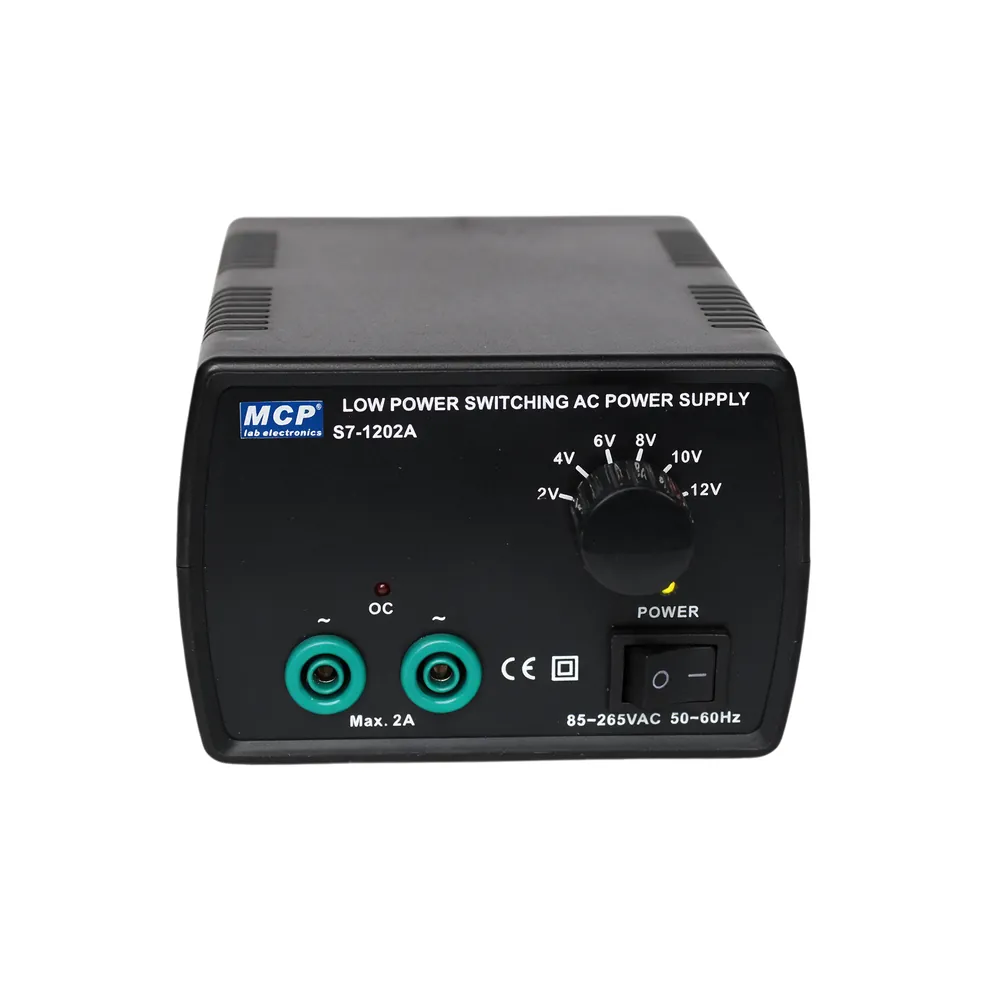

Dobór napięcia i prądu

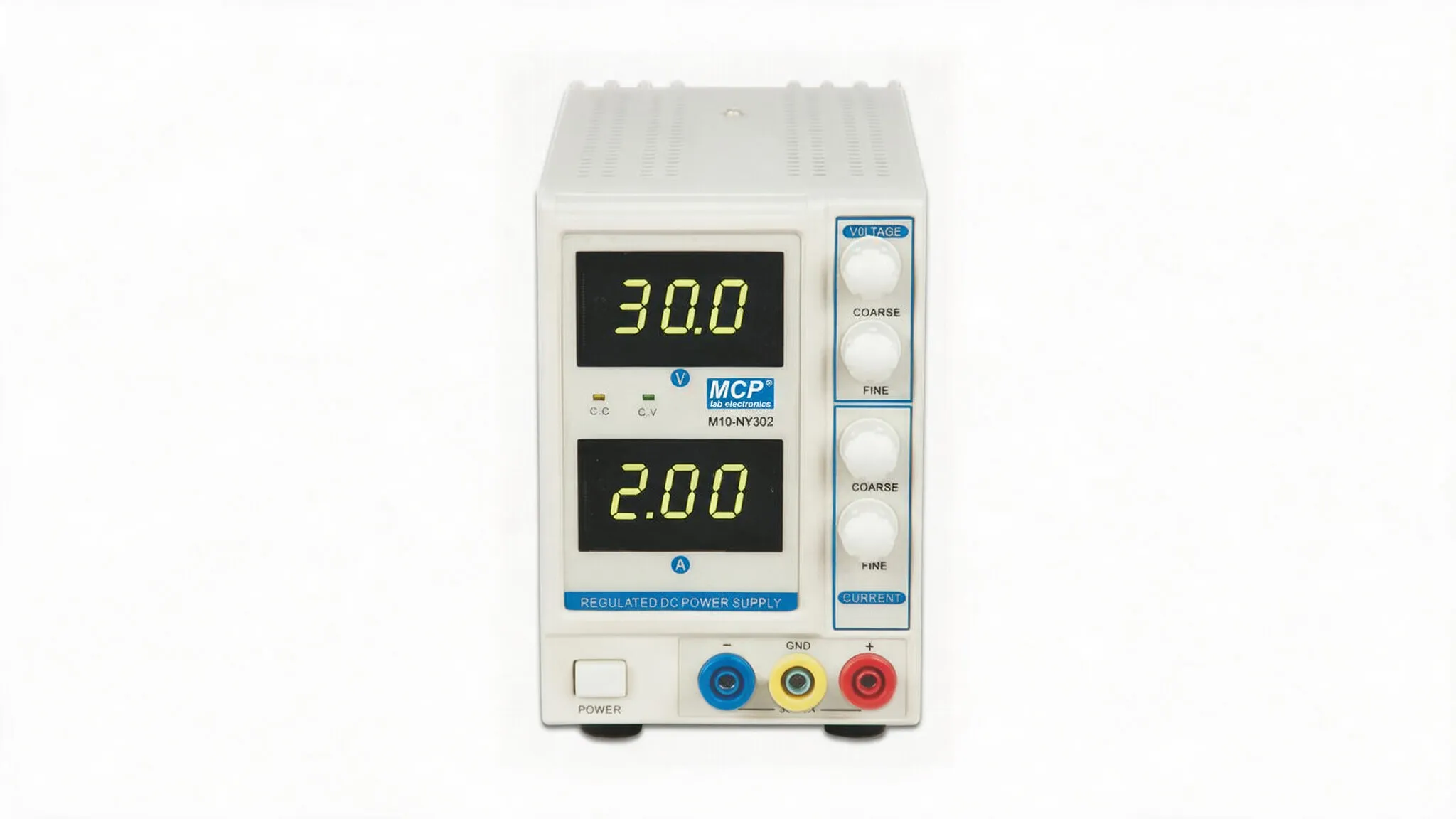

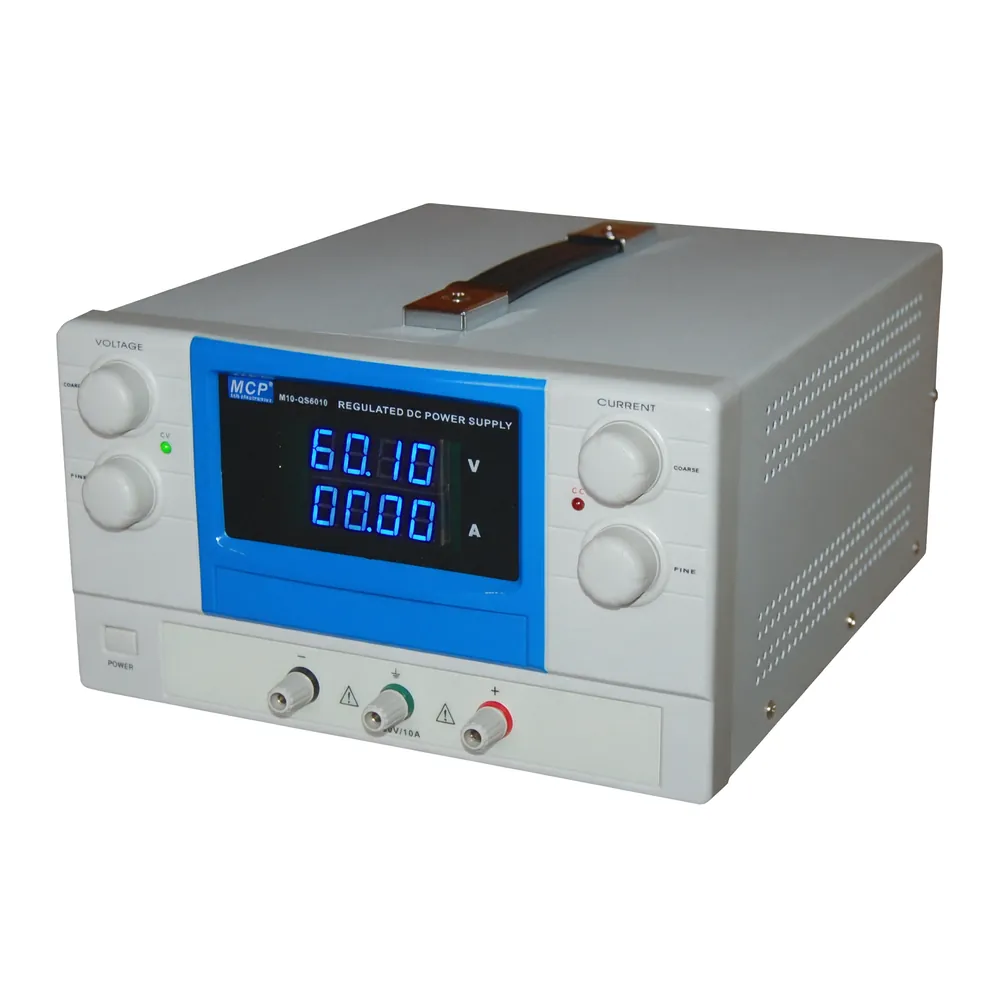

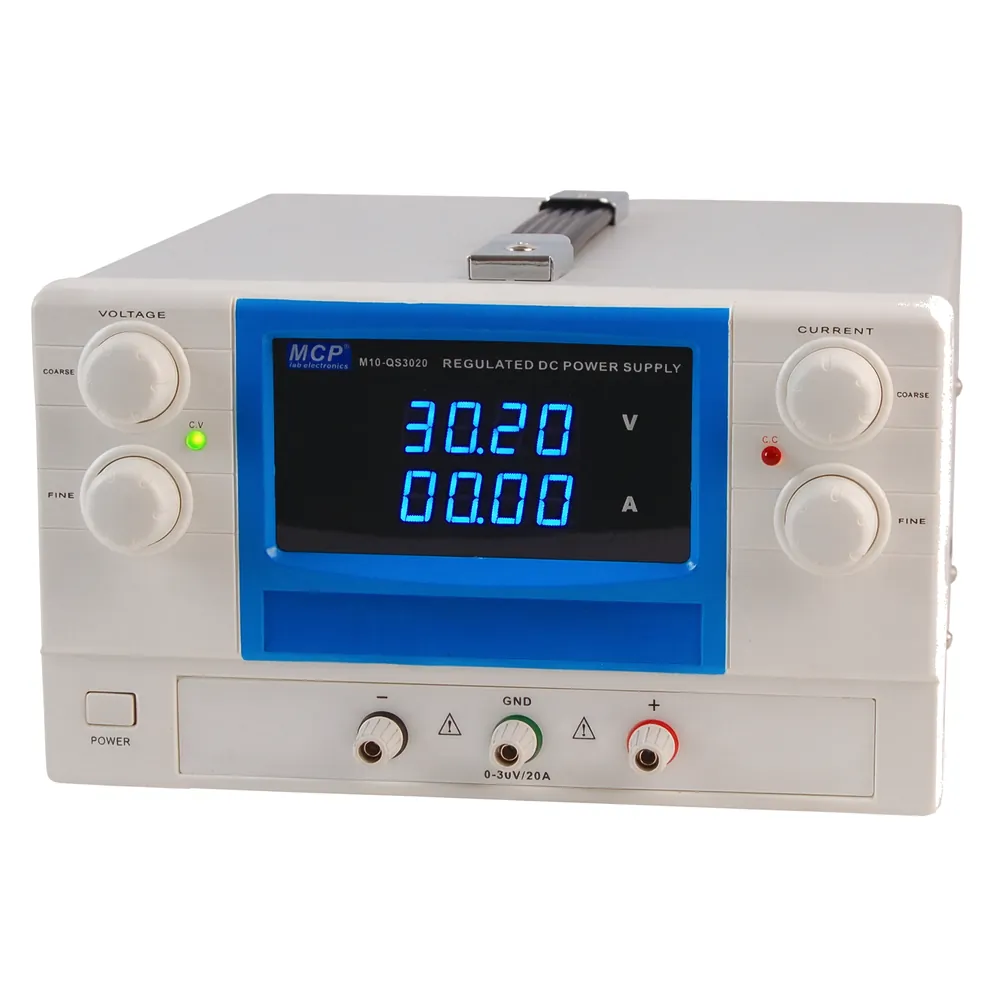

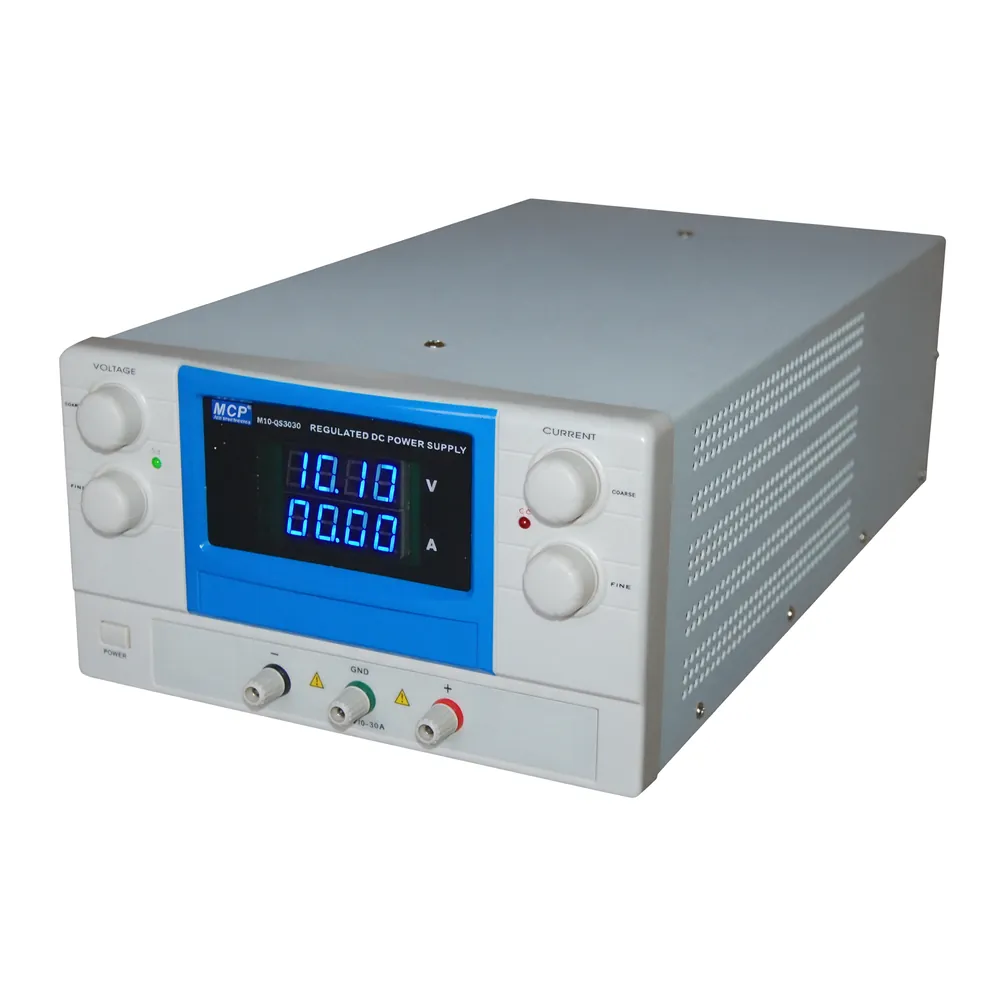

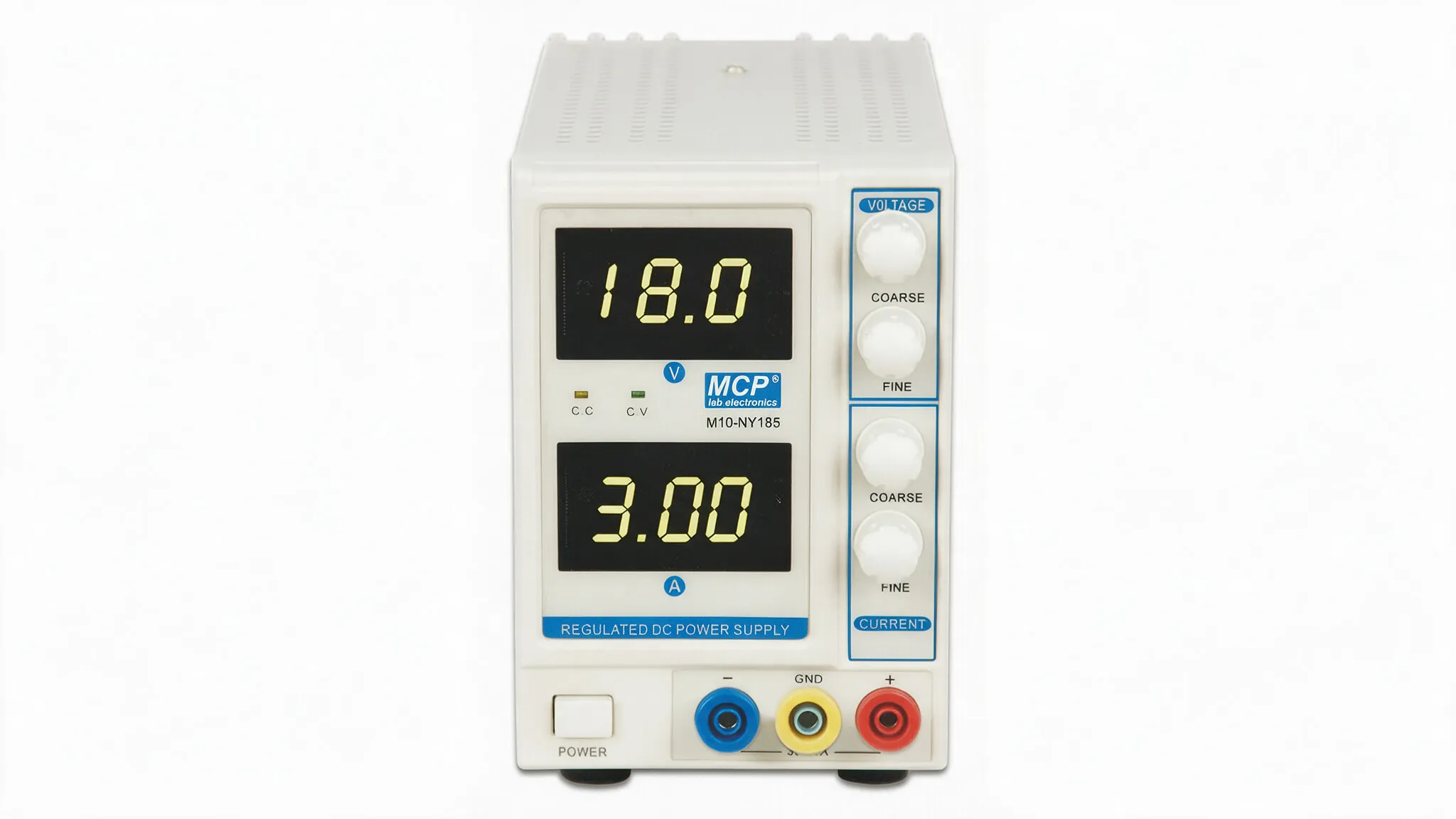

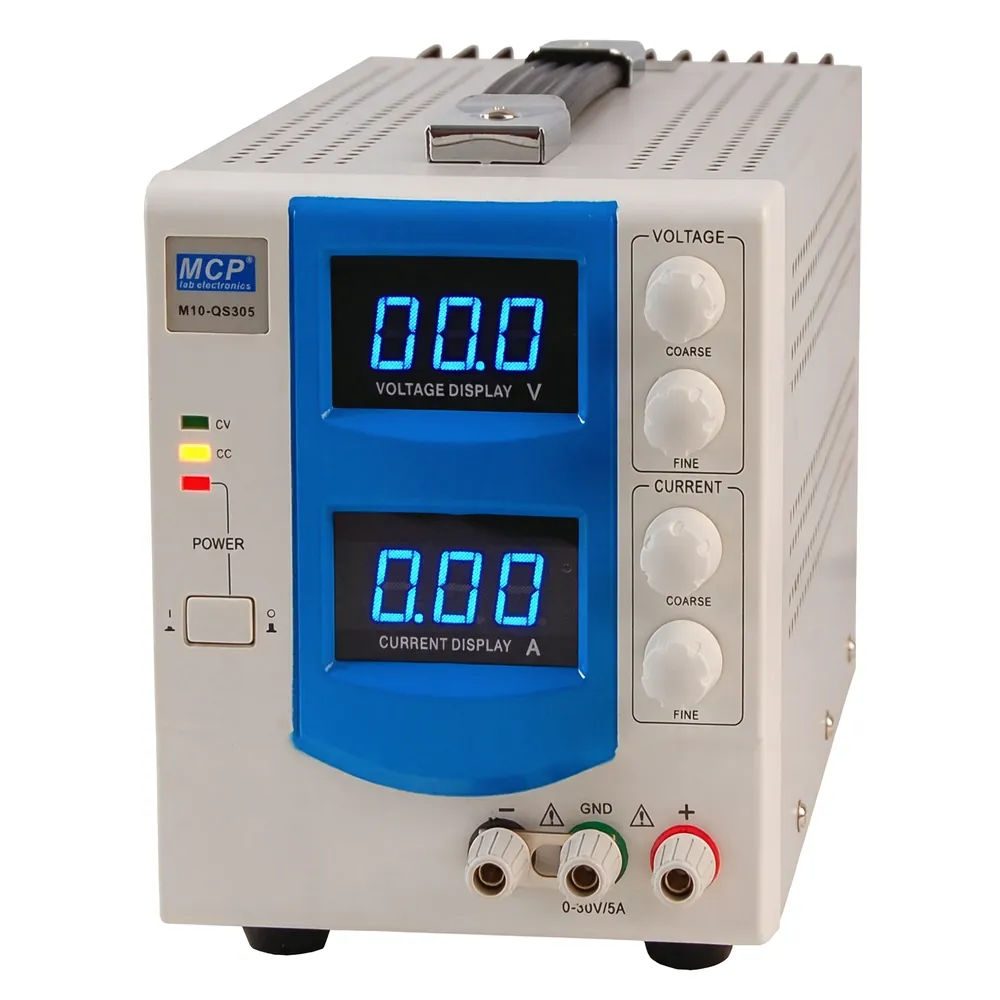

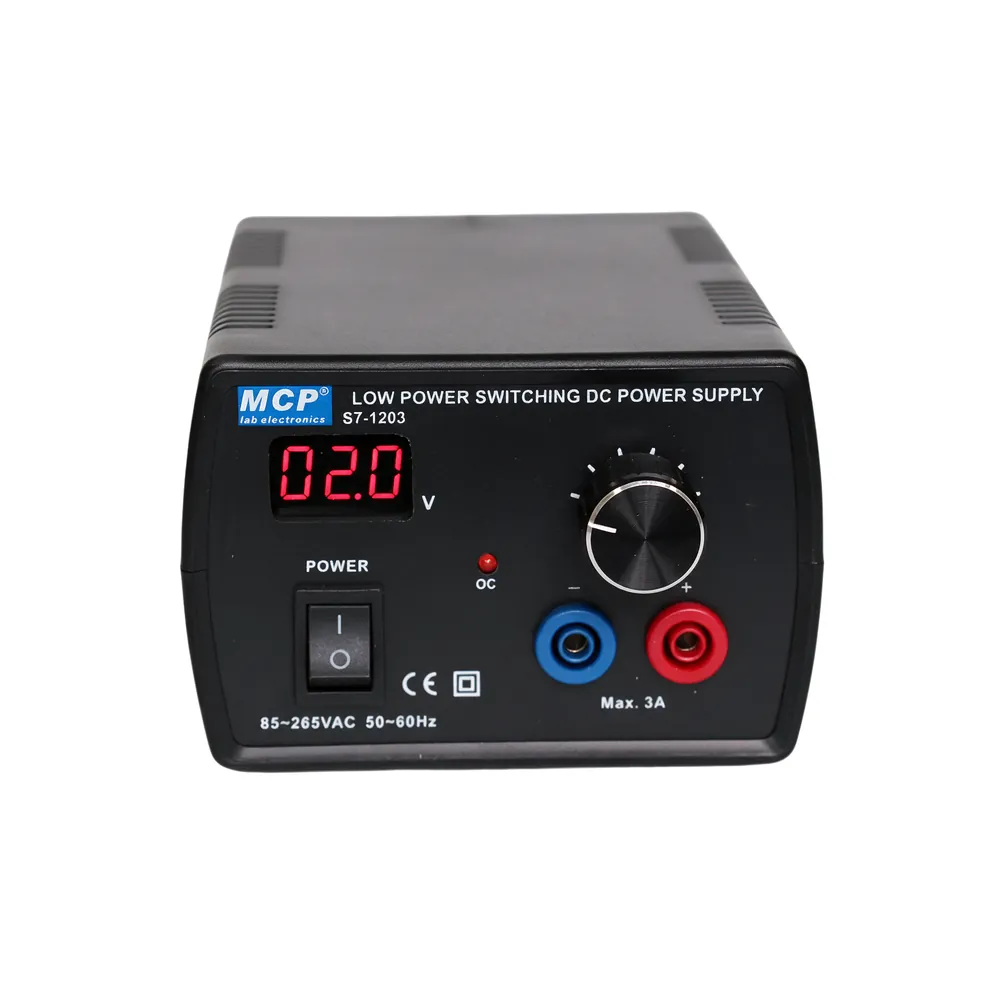

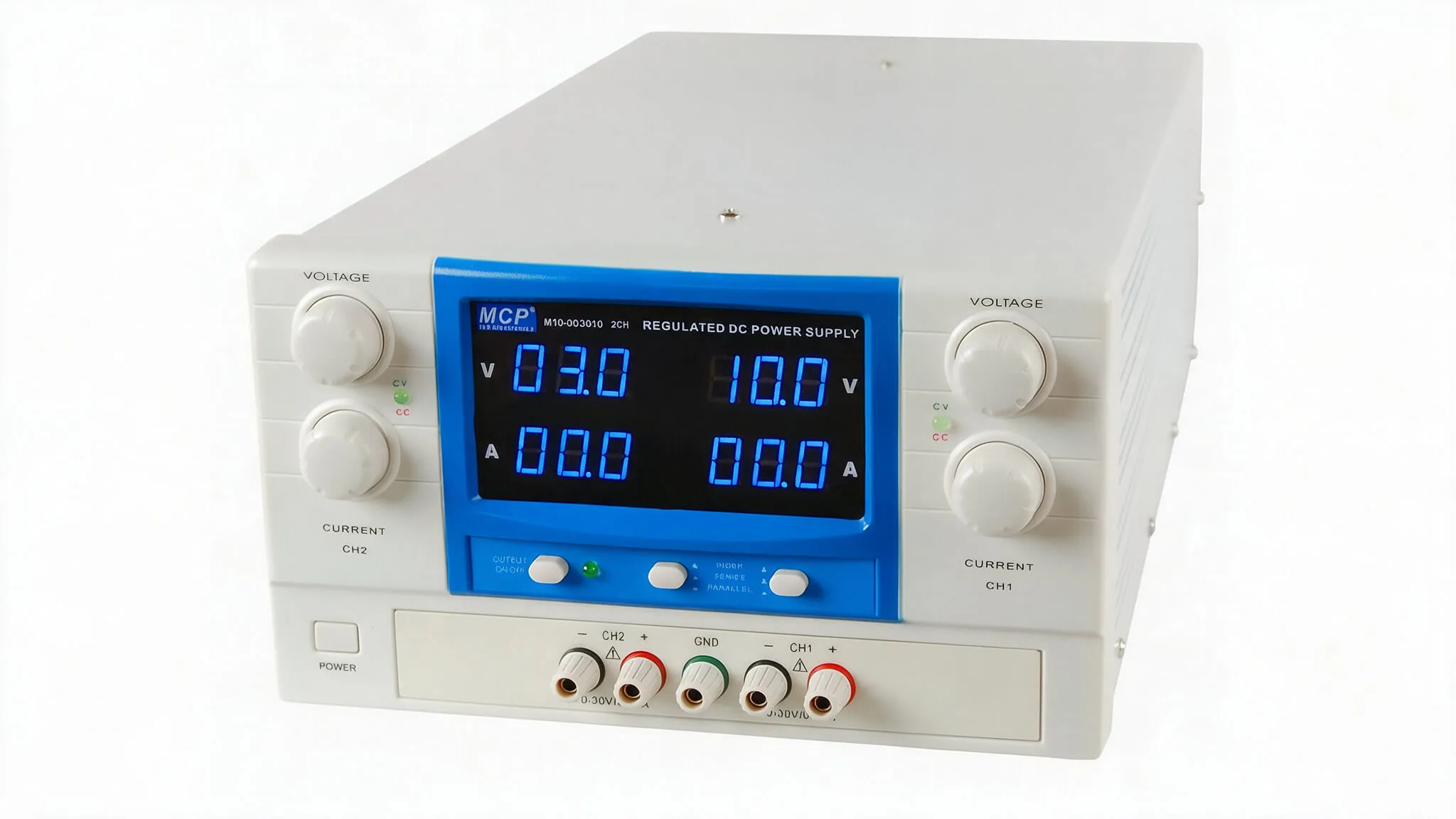

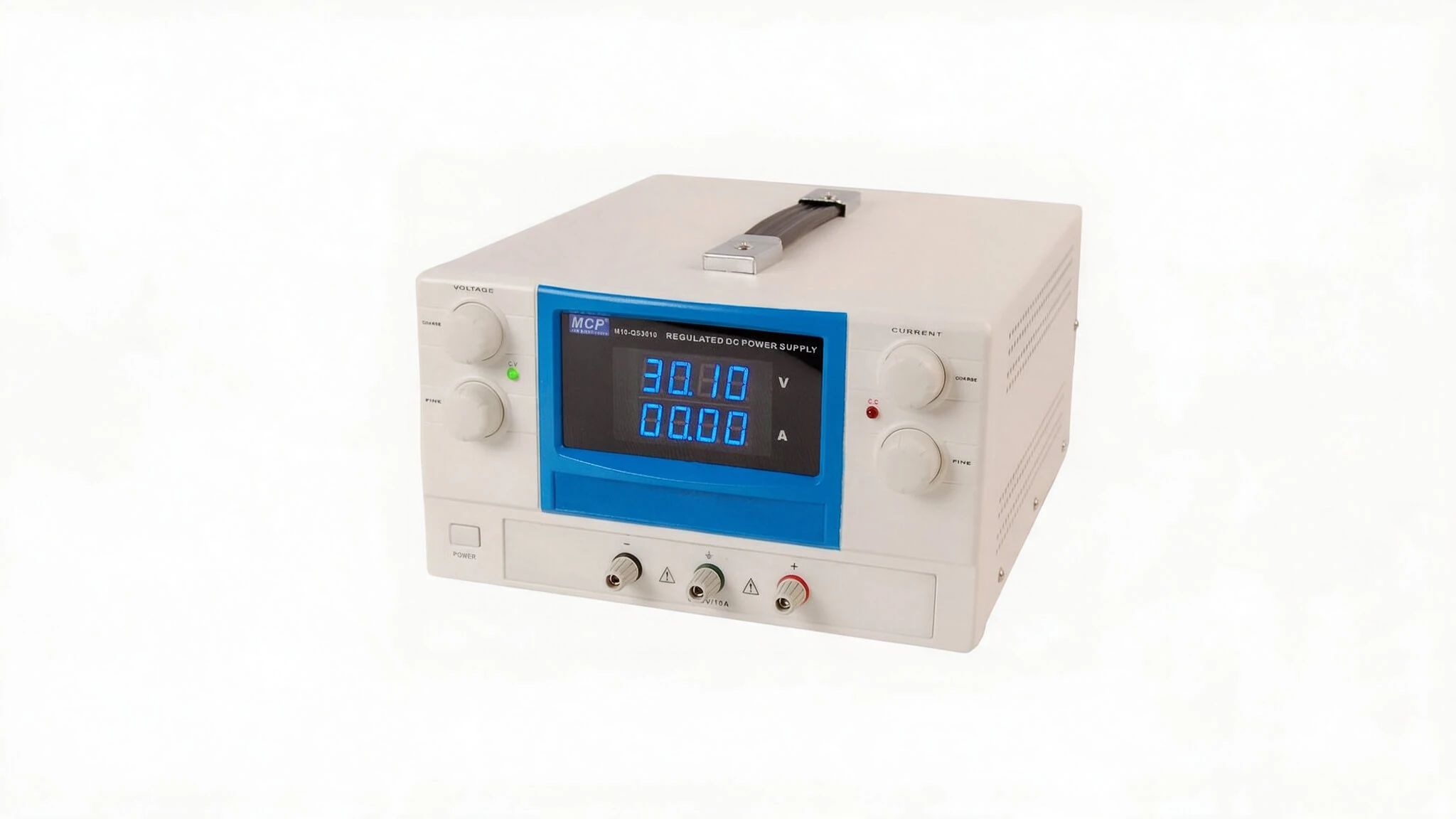

Jeden kanał czy kilka

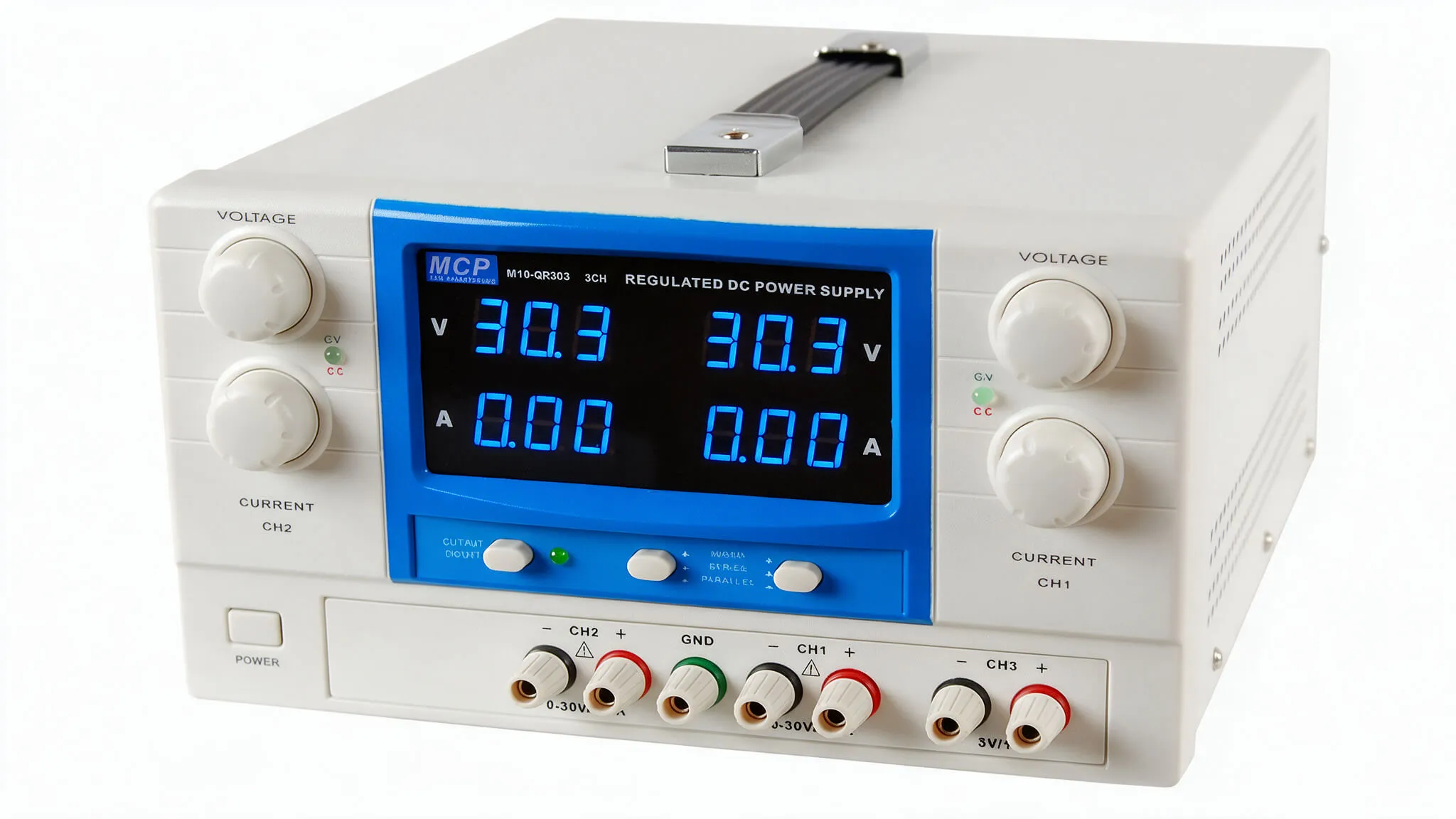

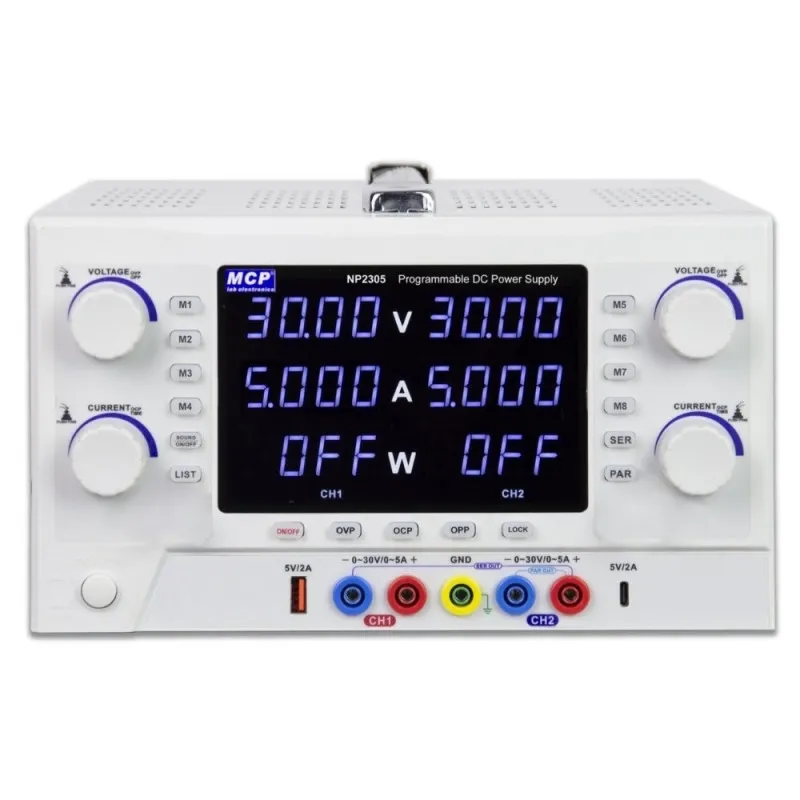

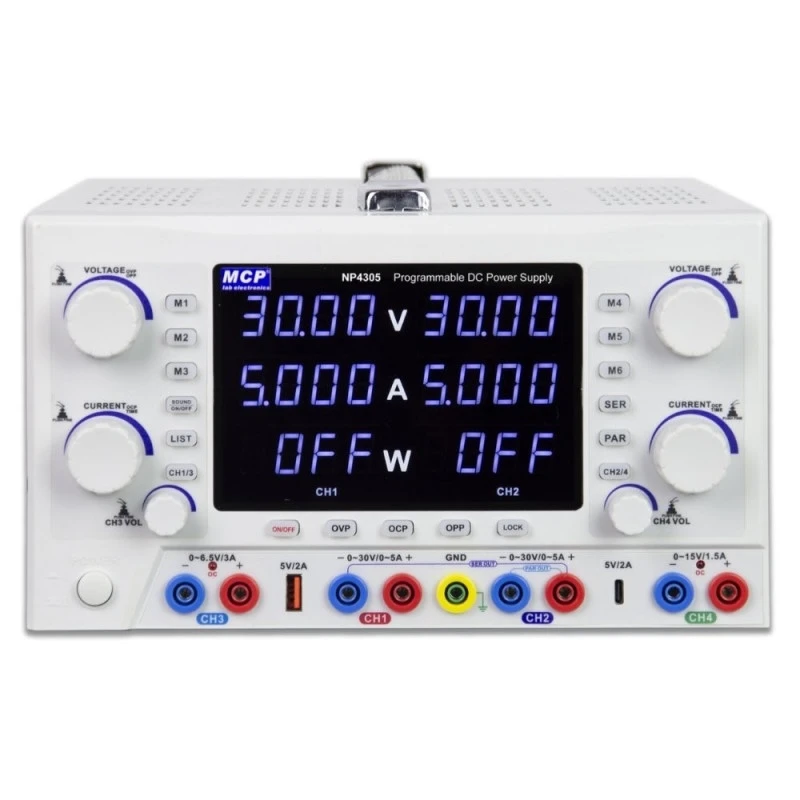

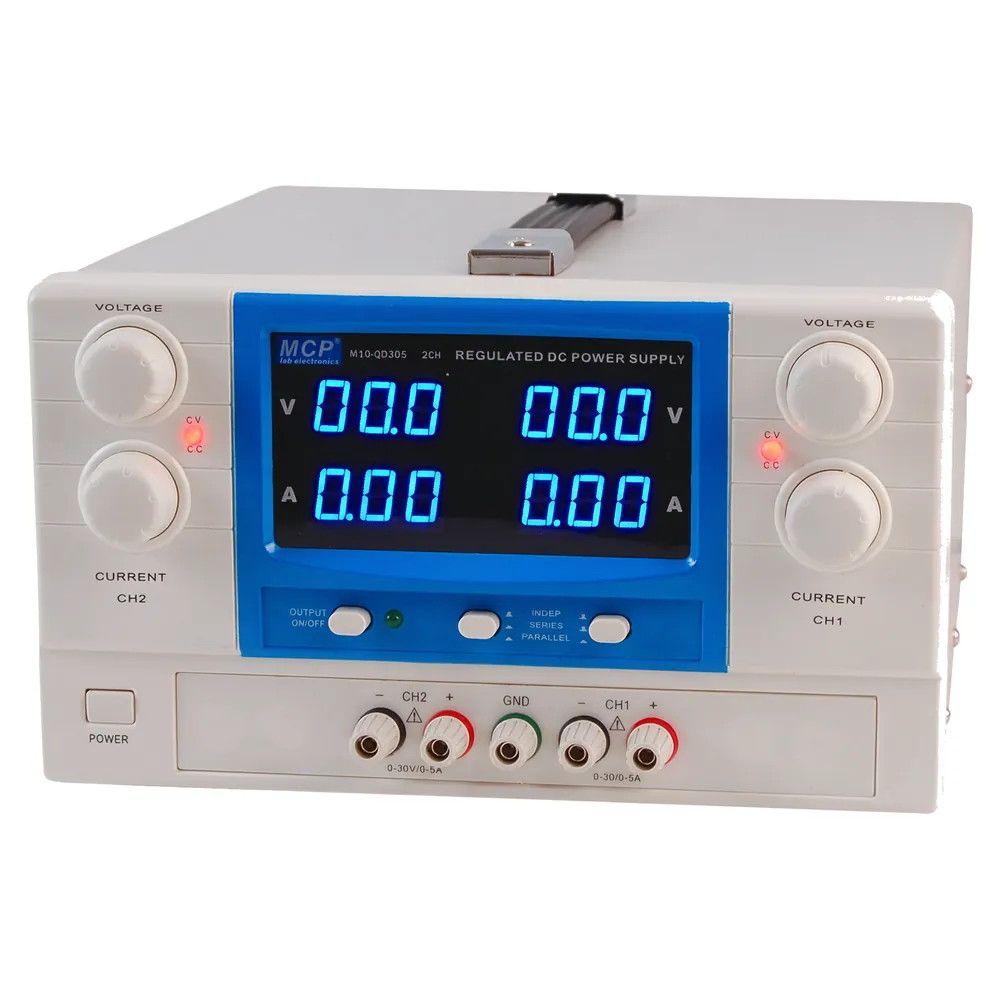

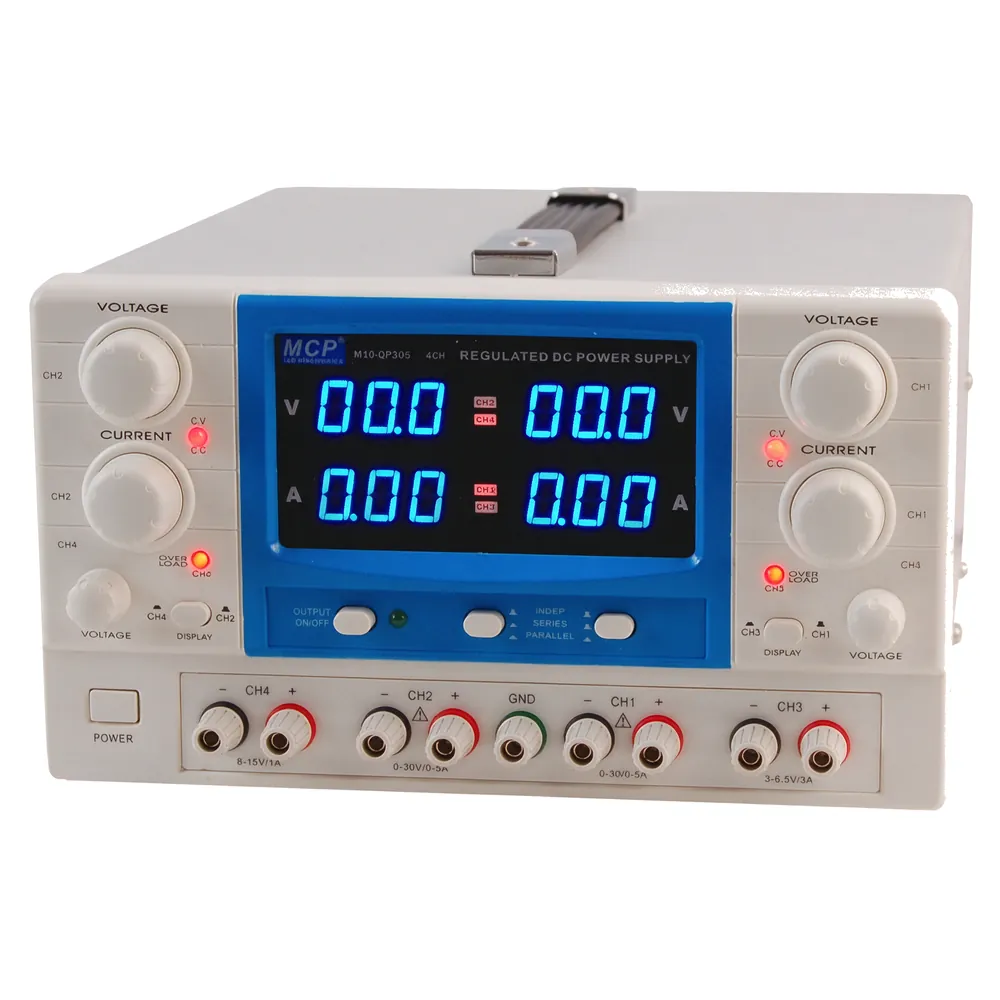

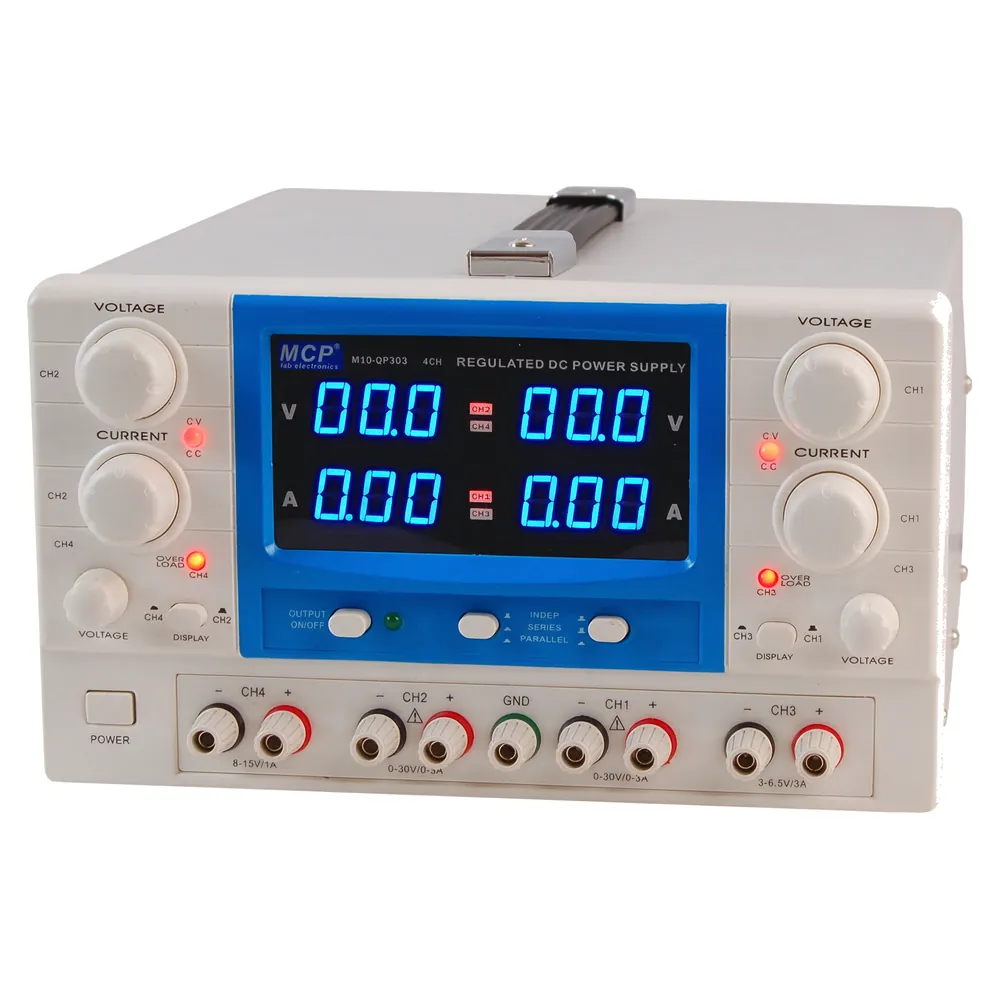

Modele dwukanałowe z dodatkowym stałym wyjściem 5 V pozwalają zasilić układ z zasilaniem symetrycznym — dwa kanały ustawione na to samo napięcie i połączone szeregowo dają dodatnią i ujemną szynę względem masy, czyli dokładnie to, czego potrzebują wzmacniacze operacyjne i tory analogowe. Stałe wyjście 5 V zasila przy tym część cyfrową bez zajmowania kanału regulowanego.

Zasilacze programowalne

Zasilacz programowalny można sterować z komputera i zaprogramować w nim sekwencję napięć oraz czasów. Służy to do testów powtarzalnych: sprawdzenia zachowania układu przy spadku napięcia, symulacji rozładowywania się akumulatora albo cyklicznego załączania w teście wygrzewania. Przy pojedynczych naprawach nie jest potrzebny — przydaje się tam, gdzie ten sam test wykonuje się wielokrotnie.

Wyświetlacz

Zasilacze pokazują jednocześnie napięcie i prąd. Warto obserwować wskazanie prądu również wtedy, gdy wszystko działa — nagły wzrost poboru przy tej samej nastawie napięcia to zwykle pierwszy sygnał, że coś w układzie zaczyna się grzać.
