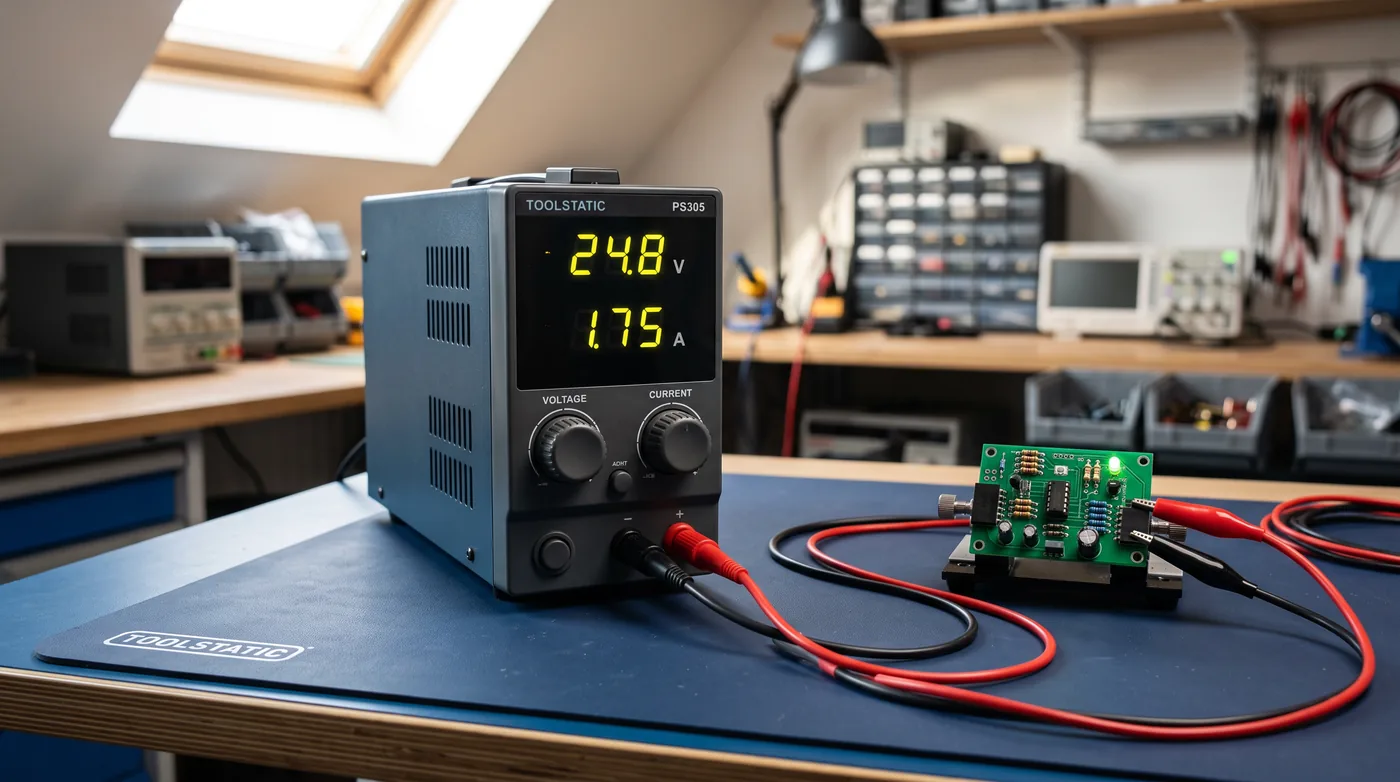

Zasilacz laboratoryjny kupuje się raz na wiele lat, a jego ograniczenia odczuwa się codziennie. Trzy decyzje przesądzają o tym, czy urządzenie będzie pasować do pracy: topologia (liniowy czy impulsowy), zakres prądu z prawdziwym zapasem oraz to, czy tryb ograniczenia prądowego działa jako realna ochrona układu, czy tylko jako bezpiecznik.
Liniowy czy impulsowy — na czym polega różnica
Zasilacz liniowy obniża napięcie na tranzystorze pracującym w obszarze aktywnym. Nadmiar energii zamienia się w ciepło — stąd masa, radiator i sprawność rzędu 30–50%. W zamian dostajesz napięcie wyjściowe praktycznie bez składowej przełączającej i bardzo szybką reakcję na zmianę obciążenia.
Zasilacz impulsowy przetwarza energię z częstotliwością kilkudziesięciu–kilkuset kiloherców. Sprawność sięga 85–92%, urządzenie o mocy 1 kW waży kilka kilogramów zamiast kilkudziesięciu, ale na wyjściu zawsze jest pewien poziom szumu skorelowanego z częstotliwością przetwarzania.
| Liniowy | Impulsowy | |
|---|---|---|
| Tętnienia i szum | bardzo niskie, typowo <1 mV RMS | wyższe, zwykle 3–30 mV RMS |
| Sprawność | 30–50% | 85–92% |
| Masa i gabaryt | duże — transformator sieciowy | małe przy tej samej mocy |
| Reakcja na skok obciążenia | szybka, bez przeregulowania | zależna od pętli sprzężenia |
| Zakres mocy | praktycznie do ok. 300–500 W | od setek watów do kilku kW |
| Cena za wat | wyższa | niższa |
| Naturalne zastosowanie | audio, tor analogowy, RF, pomiary szumu | moc, testy obciążeniowe, ładowanie, automatyka |
Rozstrzygnięcie w jednym zdaniu: jeśli zasilasz układ, w którym mierzysz sygnały małej amplitudy, bierz liniowy. Jeśli zasilasz układ, który pobiera dużą moc, bierz impulsowy. Wszystko pomiędzy — czyli większość warsztatowej pracy — obsłuży dobrze dobrany liniowy 30 V / 3–5 A.
Zasilacze liniowe do pracy warsztatowej
- PowerLab 303D — 30 V / 3 A — klasyczny punkt wejścia do elektroniki cyfrowej
- PowerLab 305D — 30 V / 5 A — najbardziej uniwersalny zakres do warsztatu
- PowerLab 3010D — 30 V / 10 A — zapas prądu do silników i modułów mocy
- PowerLab 605D — 60 V / 5 A — wyższe napięcie do układów przemysłowych 48 V
- PowerLab 305D z przewodami PP-Z — komplet od razu z przewodami pomiarowymi
Zasilacze impulsowe dużej mocy
- PowerLab I-3030D — 30 V / 30 A — 900 W w obudowie, którą da się przenieść
- PowerLab I-6030D — 60 V / 30 A — testy obciążeniowe i zasilanie napędów
- Siglent SPS5041X — 40 V / 30 A, 360 W — impulsowy programowalny z autorangingiem
- Siglent SPS5082X — 80 V / 30 A, 720 W — wysoka moc do testów akumulatorów i napędów
- PowerLab I-3001D — 300 V / 1 A — tor wysokonapięciowy do energoelektroniki
CV i CC — co naprawdę robi zasilacz
Każdy zasilacz laboratoryjny ma dwa nastawniki i pracuje zawsze w jednym z dwóch trybów. To, w którym się znajdzie, nie zależy od operatora — decyduje o tym obciążenie.
| Tryb | Co jest stabilizowane | Kiedy się włącza | Co widzisz |
|---|---|---|---|
| CV — Constant Voltage | napięcie | gdy pobierany prąd jest niższy od nastawy ograniczenia | napięcie równe nastawie, prąd „pływa" |
| CC — Constant Current | prąd | gdy obciążenie chce pobrać więcej niż nastawa | prąd równy nastawie, napięcie spada |
Przejście między trybami jest automatyczne i to jest cała istota tego mechanizmu. Nastawa prądu nie jest bezpiecznikiem, który odcina wyjście — jest ścianą, o którą opiera się obciążenie. Gdy zwierasz wyjście zasilacza z ustawionym CC na 0,2 A, zasilacz nie wyłącza się: obniża napięcie do wartości, przy której przez zwarcie płynie dokładnie 0,2 A.
Jak ustawić ograniczenie prądowe przed pierwszym uruchomieniem układu
- Odłącz obciążenie i włącz wyjście.
- Ustaw napięcie docelowe (np. 5,0 V).
- Zewrzyj wyjście przewodem pomiarowym — zasilacz przejdzie w CC.
- Pokrętłem prądu ustaw wartość ograniczenia, np. 150% typowego poboru układu.
- Rozewrzyj wyjście, podłącz układ.
Ta kolejność sprawia, że przy błędzie montażowym zasilacz zejdzie z napięciem zamiast wpompować w zwarcie kilka amperów. Dioda sygnalizująca CC zapala się natychmiast i mówi, że coś jest nie tak — zanim z płytki pójdzie dym.
Warto sprawdzić przy zakupie jeszcze jedną rzecz: czy zasilacz ma funkcję odcięcia wyjścia (Output On/Off) niezależną od nastaw. Bez niej każde podłączenie układu odbywa się przy aktywnym wyjściu, a nastawy trzeba za każdym razem zdejmować do zera.
Dobór prądu — najczęstszy błąd przy zakupie
Typowy scenariusz: układ pobiera 2,5 A, więc kupowany jest zasilacz 3 A. Po miesiącu okazuje się, że przy starcie silnika, ładowaniu kondensatorów wejściowych albo przy próbie zasilenia drugiego modułu urządzenie wchodzi w CC i napięcie siada.
| Zastosowanie | Realne zapotrzebowanie | Rekomendowany zakres |
|---|---|---|
| Elektronika cyfrowa, mikrokontrolery, IoT | 0,1–1 A | 30 V / 3 A |
| Serwis płyt głównych, moduły zasilania | 1–4 A | 30 V / 5 A |
| Silniki DC, serwa, sterowniki | 2–8 A ze szczytami ×3 | 30 V / 10 A lub 30 V / 20 A |
| Instalacje 48 V, telekomunikacja | 1–5 A | 60 V / 5 A |
| Ładowanie i testy akumulatorów | 5–30 A | impulsowy 40–80 V o odpowiedniej mocy |
| Energoelektronika, przekształtniki | mA przy setkach V | wysokonapięciowy 160–300 V |
Zasada, która się sprawdza: dobierz prąd znamionowy na poziomie dwukrotności typowego poboru. Kosztuje to niewiele więcej, a eliminuje całą klasę problemów z rozruchem. Przy napięciu jest odwrotnie — nadmiarowy zakres napięcia pogarsza rozdzielczość nastawy, więc zasilacz 60 V używany stale do 5 V jest gorszym narzędziem niż zasilacz 30 V.
Programowalny — kiedy przestaje być fanaberią
Zasilacz programowalny to taki, który przyjmuje polecenia z komputera — najczęściej przez RS-232, USB, LAN lub GPIB, w składni SCPI. Nadaje się do trzech rzeczy, których ręcznie zrobić się nie da.
- Powtarzalny test. Sekwencja napięć i prądów zapisana w skrypcie wykona się identycznie za rok i u innego operatora.
- Rejestracja. Odczyt prądu co 100 ms przez osiem godzin daje profil poboru, którego z wyświetlacza nie odczytasz.
- Symulacja warunków. Powolne obniżanie napięcia do progu zaniku, testy brown-out, profile rozładowania akumulatora.
Jeżeli produkujesz seryjnie lub certyfikujesz wyroby, programowalny zasilacz zwraca się przy pierwszym audycie. Jeżeli naprawiasz sprzęt, nie jest potrzebny — ale warto sprawdzić, czy wybrany model ma choćby pamięć nastaw (M1/M2/M3), bo to funkcja przydatna każdemu.
Zasilacze programowalne
- Siglent SPD3303X-E — 2×30 V/3 A + 5 V/3 A — trzy wyjścia, tracking, sterowanie z komputera
- Siglent SPD1305X — 30 V / 5 A — jednokanałowy programowalny do stanowiska testowego
- ARRAY 3645A — 36 V / 3 A — klasyczny programowalny z interfejsem szeregowym
- ARRAY 3662A — 35 V / 14,5 A, RS232 — większy prąd przy zachowaniu sterowania zdalnego
- MCP M50-SP305E — 30 V / 5 A — programowalny w przystępnej cenie
- Siglent SPD4306X — 4 kanały — cztery niezależne wyjścia na jednym stanowisku
Wielokanałowy, tracking, szeregowo i równolegle
Zasilacze dwu- i trzykanałowe pozwalają zasilić układ symetryczny (±15 V) albo równocześnie część analogową i cyfrową. Dwie funkcje warto rozumieć przed zakupem:
| Tryb | Co robi | Do czego |
|---|---|---|
| Niezależny | każdy kanał sterowany osobno | dwa różne napięcia dla jednego układu |
| Szeregowy (series) | napięcia się sumują | 2×30 V daje 60 V przy prądzie jednego kanału |
| Równoległy (parallel) | prądy się sumują | 2×3 A daje 6 A przy napięciu jednego kanału |
| Tracking | kanał podrzędny podąża za nadrzędnym | zasilanie symetryczne ±U jednym pokrętłem |
Uwaga praktyczna: łączenie szeregowe zewnętrznych, niezależnych zasilaczy bywa ryzykowne, bo przy niesymetrycznym starcie jeden z nich może zostać spolaryzowany wstecznie. Wbudowany tryb series rozwiązuje to układowo — i to jest realny powód, żeby przy potrzebie wyższego napięcia sięgnąć po model dwukanałowy zamiast po dwa osobne.
Parametry, które warto sprawdzić w karcie katalogowej
| Parametr | Dobra wartość | Dlaczego ma znaczenie |
|---|---|---|
| Tętnienia (ripple & noise) | liniowy <1 mV RMS, impulsowy <30 mV RMS | wprost przekłada się na szum w zasilanym torze |
| Rozdzielczość nastawy | 10 mV / 1 mA | przy 1 mA zobaczysz prąd spoczynkowy mikrokontrolera |
| Dokładność odczytu | ±(0,5% + 2 cyfry) | decyduje, czy wyświetlacz zastąpi multimetr |
| Regulacja obciążenia (load regulation) | ≤0,01% + 3 mV | ile napięcie spadnie przy skoku prądu |
| Regulacja sieciowa (line regulation) | ≤0,01% + 3 mV | odporność na wahania napięcia w sieci |
| OVP / OCP / OTP | obecne i nastawialne | zabezpieczenie zasilanego układu, nie zasilacza |
| Czujnik 4-przewodowy (sense) | przy prądach >5 A | kompensuje spadek na przewodach — bez tego przy 10 A tracisz kilkaset mV |
Zwłaszcza ostatnia pozycja bywa pomijana. Przy 10 A i dwóch metrach przewodu 1,5 mm² spadek na samych kablach wynosi około 0,45 V. Zasilacz pokazuje 5,00 V, a układ dostaje 4,55 V — i zachowuje się, jakby był uszkodzony.
Najczęstsze pytania
Zasilacz liniowy czy impulsowy — który wybrać?
Liniowy, gdy zasilasz układ, w którym mierzysz sygnały małej amplitudy: tor analogowy, audio, RF, przedwzmacniacze. Tętnienia poniżej 1 mV RMS mają tam realne znaczenie. Impulsowy, gdy liczy się moc — testy obciążeniowe, napędy, ładowanie akumulatorów, wszystko powyżej mniej więcej 300 W. Do typowej pracy warsztatowej i serwisu elektroniki najlepiej sprawdza się liniowy 30 V / 5 A.
Co oznaczają tryby CV i CC w zasilaczu laboratoryjnym?
CV (Constant Voltage) to praca ze stabilizowanym napięciem — zasilacz utrzymuje nastawione napięcie, a prąd zależy od obciążenia. CC (Constant Current) to praca ze stabilizowanym prądem — gdy obciążenie chce pobrać więcej niż nastawa, zasilacz obniża napięcie tak, aby prąd pozostał na zadanym poziomie.
Przejście między trybami jest automatyczne i zależy wyłącznie od obciążenia. Nastawa prądu nie odcina wyjścia jak bezpiecznik — jest granicą, o którą obciążenie się opiera.
Jak ustawić ograniczenie prądowe przed pierwszym uruchomieniem układu?
Odłącz obciążenie, ustaw napięcie docelowe, zewrzyj wyjście przewodem pomiarowym (zasilacz przejdzie w CC), pokrętłem prądu ustaw wartość na około 150% spodziewanego poboru, rozewrzyj wyjście i dopiero wtedy podłącz układ. Przy błędzie montażowym zasilacz zejdzie z napięciem zamiast wpompować w zwarcie kilka amperów, a dioda CC zapali się natychmiast.
Ile amperów powinien mieć zasilacz laboratoryjny?
Dobierz prąd znamionowy na poziomie dwukrotności typowego poboru układu. Do elektroniki cyfrowej wystarcza 30 V / 3 A, do serwisu i modułów zasilania 30 V / 5 A, do silników i serw 30 V / 10 A lub więcej — pamiętając, że prąd rozruchowy silnika bywa trzykrotnie wyższy od znamionowego. Z napięciem jest odwrotnie: nadmiarowy zakres pogarsza rozdzielczość nastawy.
Czy zasilacz programowalny jest potrzebny w warsztacie?
Do napraw i prototypowania nie. Staje się potrzebny tam, gdzie test ma być powtarzalny i udokumentowany: produkcja seryjna, certyfikacja, rejestracja profilu poboru, symulacja zaniku zasilania. Jeśli nie potrzebujesz sterowania z komputera, sprawdź przynajmniej, czy model ma pamięć nastaw — to funkcja przydatna każdemu.
Po co zasilaczowi wyjścia pomiarowe sense?
Kompensują spadek napięcia na przewodach zasilających. Przy prądzie 10 A i dwóch metrach przewodu 1,5 mm² spadek wynosi około 0,45 V — zasilacz pokazuje 5,00 V, a układ dostaje 4,55 V. Połączenie czteroprzewodowe mierzy napięcie bezpośrednio na zaciskach obciążenia i podnosi napięcie wyjściowe o wartość strat. Przy prądach powyżej 5 A to funkcja, której brak szybko daje się we znaki.
Czy można połączyć dwa zasilacze szeregowo, żeby uzyskać wyższe napięcie?
Technicznie tak, ale przy niezależnych urządzeniach jest to ryzykowne — przy niesymetrycznym starcie lub wyłączeniu jeden z zasilaczy może zostać spolaryzowany wstecznie przez drugi. Bezpieczniej użyć modelu dwukanałowego z wbudowanym trybem szeregowym (series), w którym producent przewidział taką pracę układowo. Analogicznie tryb równoległy (parallel) pozwala zsumować prądy obu kanałów.
Podsumowanie
Jeden zasilacz na stanowisko wystarcza w 90% przypadków, pod warunkiem że ma zapas prądu i działające ograniczenie prądowe. Do pracy z torem analogowym wybierz liniowy, do mocy — impulsowy, a przy układach symetrycznych model dwukanałowy z trackingiem. Zanim zdecydujesz o modelu, sprawdź w karcie katalogowej trzy liczby: tętnienia, rozdzielczość nastawy i regulację obciążenia.
Wszystkie modele opisane w tym poradniku są w kategorii zasilacze laboratoryjne. Jeżeli kompletujesz stanowisko od zera, zajrzyj też do maszyny i aparatura oraz do poradników Stacja lutownicza czy hot air i Mikroskop cyfrowy czy lupa z lampą.
