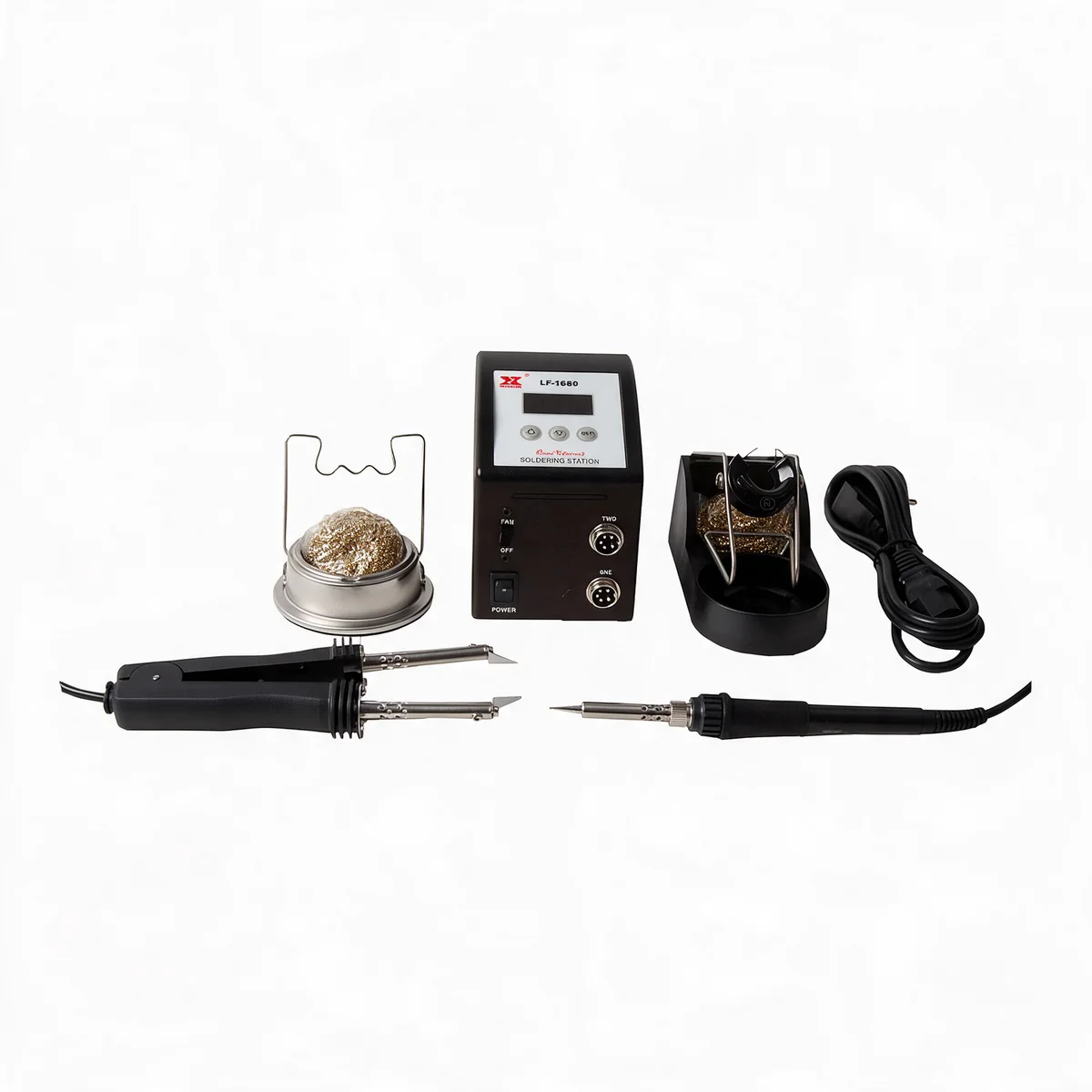

Stacja lutownicza Xytronic LF1680 80 W z termopincetą TWZ80
Dostępność: Dostępny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 201057
Kod producenta: 201057
Stan produktu: Nowy
- Opis produktu
Stacja 80 W sprzedawana razem z termopincetą TWZ80 — narzędziem, które zdejmuje elementy dwuwyprowadzeniowe jednym ruchem, bez gorącego powietrza.
Do czego służy
Termopinceta grzeje obie końcówki jednocześnie, więc rezystor, kondensator, dioda czy zworka schodzą z płytki w jednym ruchu, bez podgrzewania sąsiedztwa. Przy naprawach seryjnych to różnica rzędu kilkunastu sekund na element.
Tam, gdzie hot air jest zbyt gwałtowny — bo obok stoją elementy wrażliwe albo cienka folia — pinceta jest jedynym narzędziem, które robi to czysto. Stacja bazowa 80 W obsługuje jednocześnie zwykłą kolbę do pozostałych prac.
Cechy modelu
- Stacja 80 W z ceramicznym elementem grzejnym
- Termopinceta TWZ80 w zestawie — grzanie obustronne
- Cyfrowa nastawa i kalibracja temperatury
- Wykonanie antystatyczne (ESD)
- Do demontażu elementów 0402, 0603, 0805, SOT i zworek
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | Xytronic |
| Model | LF1680 + TWZ80 |
| Moc | 80 W |
| Zakres temperatury | 150–480 °C |
| Narzędzie w zestawie | termopinceta TWZ80 |
| Element grzejny | ceramiczny |
| Zasilanie | 230 V AC |
| Wykonanie | antystatyczne (ESD) |
| Nr katalogowy | 201057 |
Co jest w zestawie
- Stacja zasilająca LF1680
- Termopinceta TWZ80 z przewodem
- Podstawka
- Komplet końcówek startowych
- Instrukcja obsługi
Na jakim stanowisku ją postawić
Serwis elektroniki użytkowej, naprawy płyt głównych, przezbrajanie prototypów — wszędzie tam, gdzie elementy bierne zdejmuje się seryjnie.
Jeżeli obok pracujesz z układami wielonóżkowymi, dołóż stację hot air. Pinceta jest narzędziem do elementów dwuwyprowadzeniowych i nie zastąpi konwekcji przy QFP czy QFN.
Najczęstsze pytania
Czym termopinceta jest lepsza od hot air?
Precyzją i brakiem strumienia powietrza. Grzeje tylko dwa punkty styku, więc nie zdmuchuje sąsiednich elementów, nie przypala maski lutowniczej i nie podgrzewa całej okolicy. Przy elementach 0402 i 0603 to najszybsza i najbezpieczniejsza metoda demontażu.
Czy tą samą stacją mogę lutować zwykłą kolbą?
Tak — stacja bazowa obsługuje standardową kolbę lutowniczą. W praktyce jedno urządzenie zastępuje dwa: do montażu bierzesz kolbę, do demontażu elementów biernych przepinasz pincetę.
Czy stacja nadaje się do lutowania bezołowiowego?
Tak. Stopy SAC topią się w 217–220 °C i wymagają nastawy grota rzędu 350–380 °C, co mieści się w zakresie tej stacji. Przy pracy bezołowiowej licz się z 2–3 razy szybszym zużyciem grotów niż przy cynie z ołowiem — to normalne zjawisko wynikające z wyższej temperatury i szybszego utleniania.
Jak dobrać grot do tej stacji?
Wbrew intuicji dobiera się największy grot, który zmieści się przy złączu, a nie najmniejszy. Ciepło płynie przez powierzchnię styku, więc szeroki grot ścięty skraca czas kontaktu i obniża realną temperaturę, jakiej doświadcza płytka. Grot igłowy zostaw do pracy między wyprowadzeniami o małym rastrze.
Czy potrzebuję odciągu oparów przy tej stacji?
Przy pracy dorywczej wystarczy wietrzenie. Przy codziennym lutowaniu — tak: dym znad grota to w ponad 95% aerozol z topnika, a kalafonia w formie wziewnej jest w UE sklasyfikowana jako czynnik uczulający drogi oddechowe. Na jedno stanowisko pracujące przez całą zmianę potrzeba realnie 80–120 m³/h.
Stację znajdziesz w kategorii stacje lutownicze. Do kompletnego stanowiska warto dobrać pochłaniacz oparów lutowniczych — dym z topnika nie znika sam — oraz matę ESD 30 × 20 cm pod kolbę. Jak dobrać moc i grot, opisaliśmy w poradniku Stacja lutownicza czy hot air.
