Urządzenia do lutowania

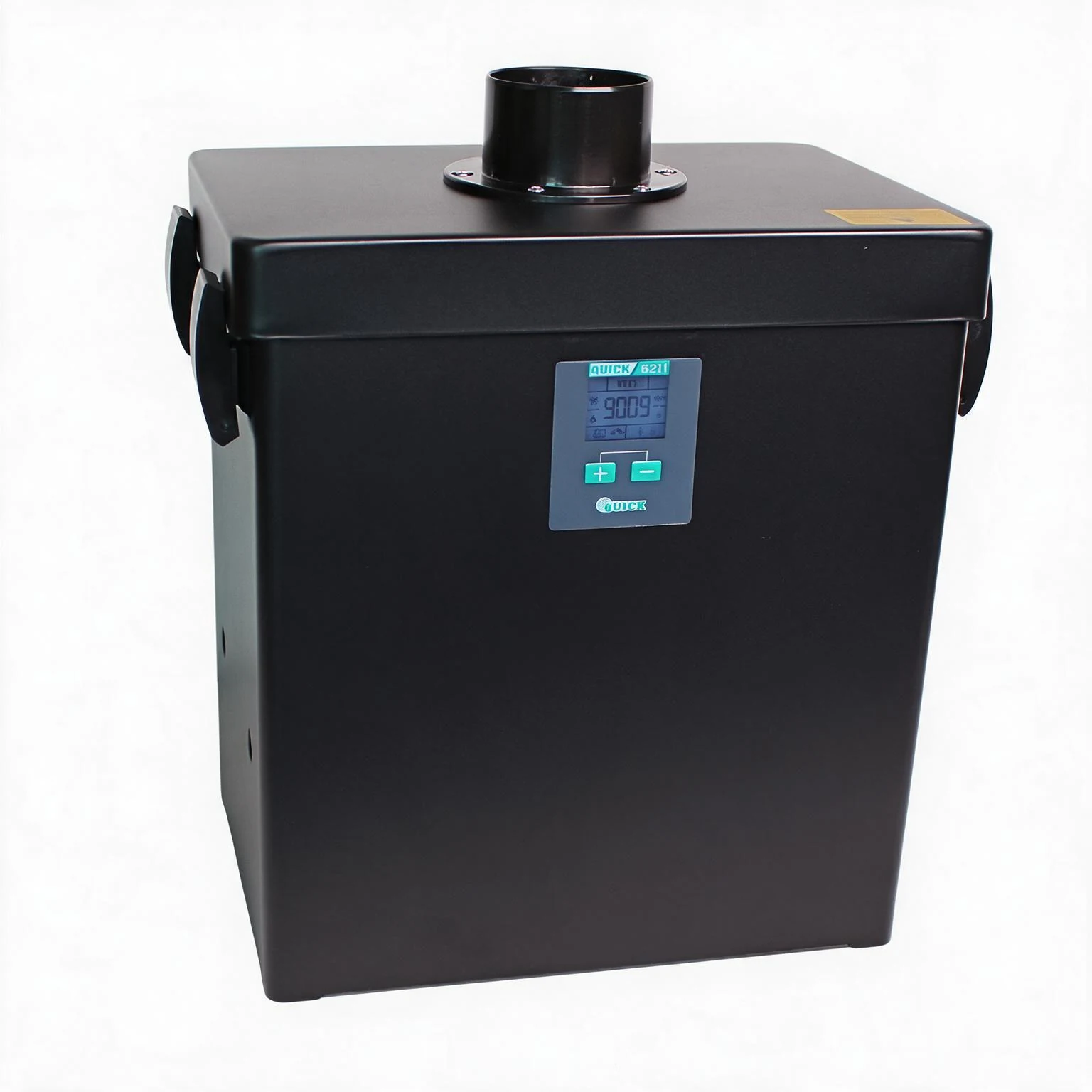

Quick 6211 pochłaniacz oparów lutowniczych dużej mocy
- Producent: Quick

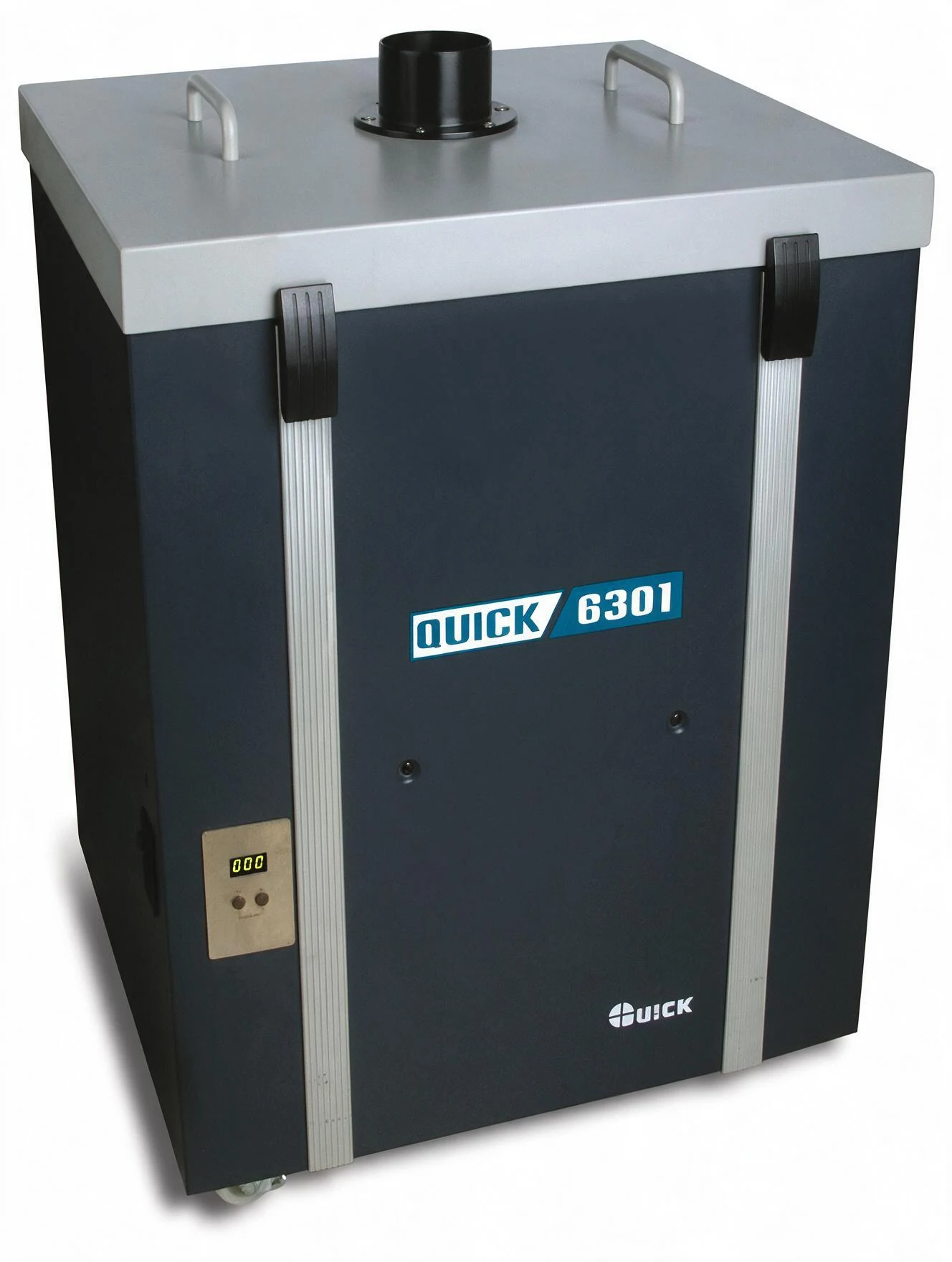

Quick 6301 Pochłaniacz oparów lutowniczych 4-stan QUICK
- Producent: Quick
Quick 706W+ Zestaw lutowniczy stacja 50W + HOT AIR 580W
- Dostępność: Dostępny
Quick 7720 Stacja BGA - Hot Air + IR ceramic preheater
- Producent: Quick

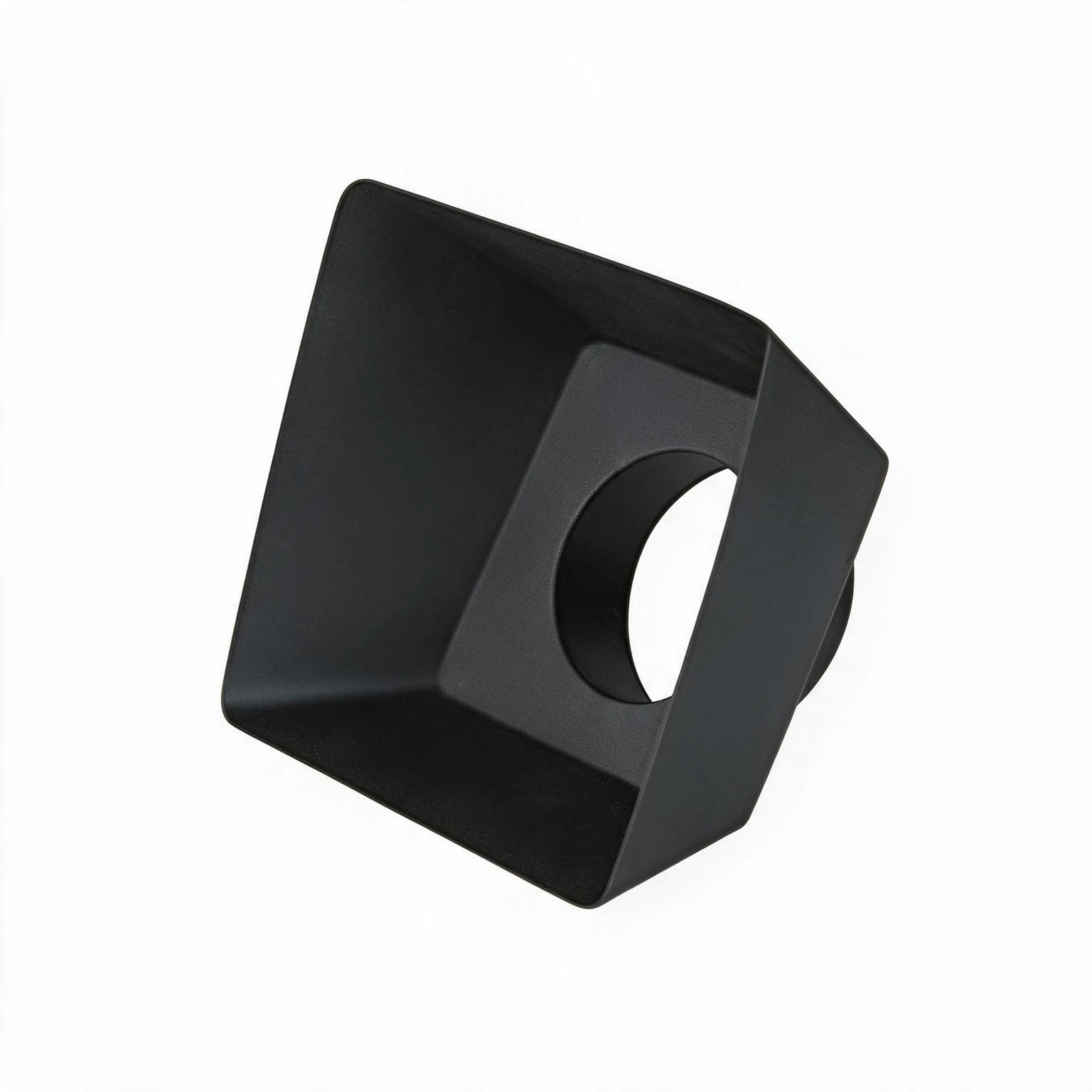

Quick Głowica komorowa KHM 150/150/100 mm do Q6101/6102
- Producent: Quick

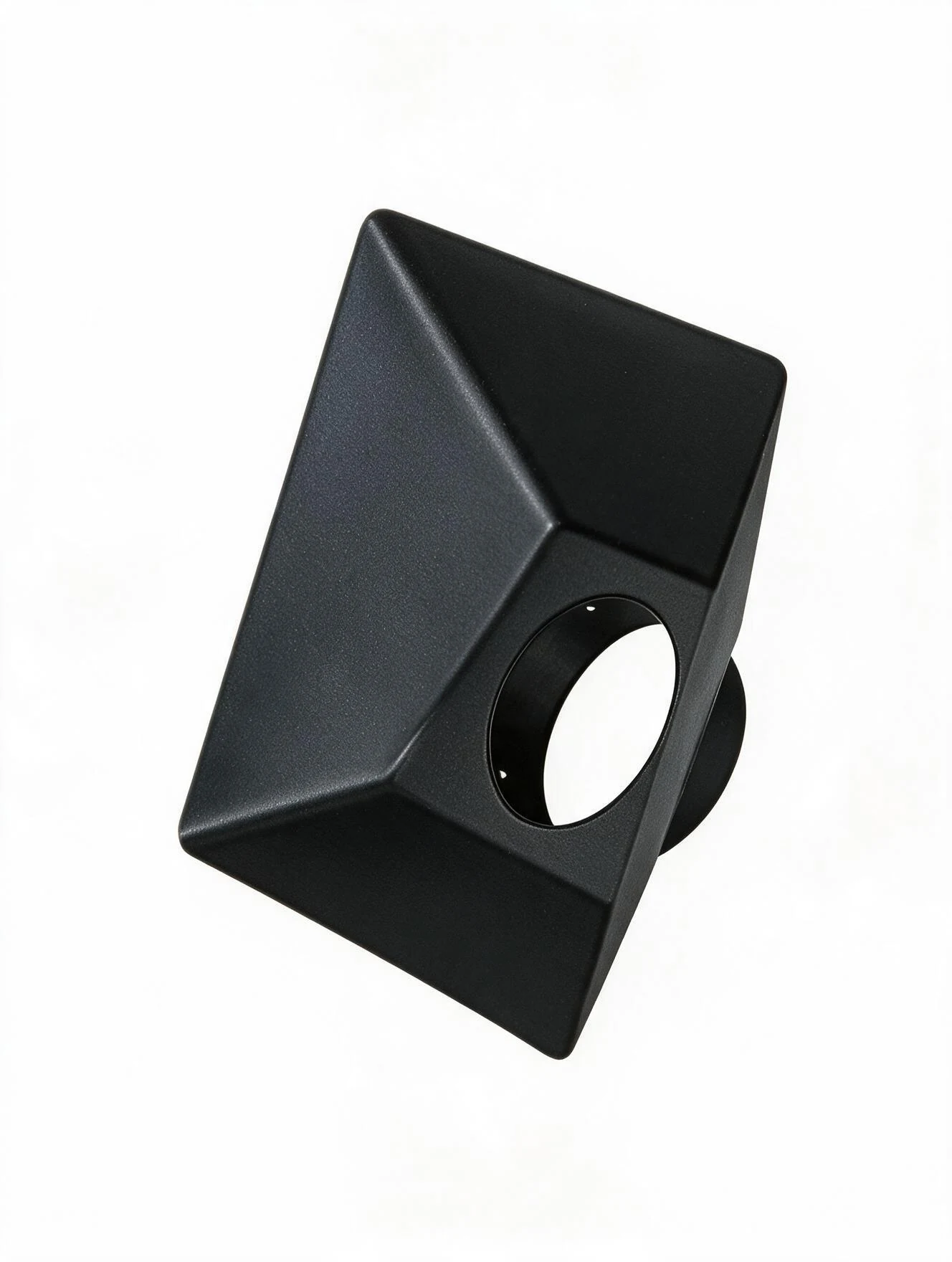

Quick Głowica komorowa KHM 180/180/100 mm do Q6101/6102
- Producent: Quick
Urządzenia do lutowania to cztery grupy sprzętu, które w serwisie i na produkcji pracują razem: stacja lutownicza, podgrzewacz płytki, stacja BGA i pochłaniacz oparów. Każda z nich odpowiada za inny etap montażu i naprawy elektroniki.
Co do czego służy
| Grupa | Zadanie | Kiedy jest potrzebna |
|---|---|---|
| Stacje lutownicze | lutowanie i rozlutowywanie elementów przewlekanych i SMD grotem lub gorącym powietrzem | podstawowe wyposażenie każdego stanowiska |
| Podgrzewacze płytek PCB | wygrzewanie płytki od spodu przed lutowaniem i w jego trakcie | płytki wielowarstwowe, duże pola masy, lutowanie bezołowiowe |
| Stacje BGA | montaż i demontaż układów w obudowach BGA, gdzie wyprowadzenia są pod korpusem | naprawa płyt głównych, modułów, sterowników |
| Pochłaniacze oparów lutowniczych | odciąganie dymu znad grota, zanim trafi do dróg oddechowych operatora | wszędzie, gdzie lutuje się regularnie |
Dlaczego sprzęt ESD, a nie zwykły
Grot lutownicy dotyka wyprowadzeń układu bezpośrednio. Jeżeli końcówka nie jest uziemiona, potencjał z grzałki przechodzi na strukturę półprzewodnika i uszkadza ją — czasem od razu, częściej jako uszkodzenie utajone, które ujawnia się dopiero u klienta. Dlatego stacje w tej kategorii mają wykonanie ESD i przyłącze uziemienia, zgodne z wymaganiami dla strefy EPA według normy PN-EN 61340-5-1.
Kolejność kompletowania stanowiska
Najpierw stacja lutownicza dobrana do rodzaju pracy, potem odciąg oparów, następnie podgrzewacz — bez niego lutowanie bezołowiowe płytek wielowarstwowych kończy się przegrzewaniem punktu lutowniczego. Stacja BGA ma sens dopiero wtedy, gdy naprawia się układy w obudowach kulkowych; do reszty prac nie jest potrzebna.
Najczęstsze pytania
Czy stacja lutownicza wystarczy do wszystkiego?
Do elementów przewlekanych i większości SMD — tak. Problem zaczyna się przy elementach z wieloma wyprowadzeniami pod obudową (QFN, BGA) oraz przy płytkach z dużymi polami masy, które odprowadzają ciepło szybciej, niż grot jest w stanie je dostarczyć. Wtedy potrzebne jest gorące powietrze i podgrzewanie od spodu.
Od czego zacząć przy pierwszym stanowisku?
Od stacji z regulacją temperatury i wykonaniem ESD oraz od odciągu oparów. To dwie rzeczy, które przekładają się bezpośrednio na jakość lutów i na zdrowie operatora. Resztę można dokupować wraz z rodzajem zleceń.
Czym różni się stacja BGA od podgrzewacza płytek?
Podgrzewacz grzeje płytkę tylko od spodu i wspomaga lutowanie ręczne. Stacja BGA ma dodatkowo górną głowicę grzewczą i sterownik profilu temperaturowego, więc prowadzi cały cykl rozpływowy samodzielnie — od podgrzania, przez rozpływ, po kontrolowane studzenie.
Czy do lutowania bezołowiowego potrzebny jest inny sprzęt?
Stopy bezołowiowe typu SAC topią się w okolicach 217–220 °C, czyli około 35 °C wyżej niż klasyczna cyna z ołowiem (183 °C). Potrzebna jest więc wyższa temperatura pracy i zapas mocy w grzałce, a przy większych płytkach — podgrzewanie od spodu.
